IEC 61851-23 Ed.2 EVSE Πλαίσιο Β Συγκρότημα καλωδίων Εγκατάσταση αγκυροβολίας Εξοπλισμός δοκιμής ελάφρυνσης τάσης

Σύστημα Δοκιμής Αγκύρωσης Καλωδίου IEC 61851-23 Σταθμών Φόρτισης EV Εξοπλισμός Δοκιμής Έλξης & Ροπής Καλωδίου EVSE

Σχεδιασμένο και κατασκευασμένο σύμφωνα με το IEC 61851-23:2023 ρήτρα 11.6.102 και Εικόνα 110, Εικόνα 111 και Πίνακας 114.

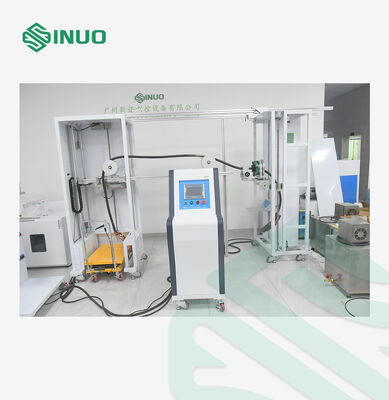

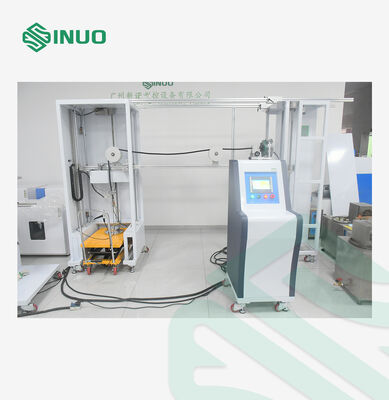

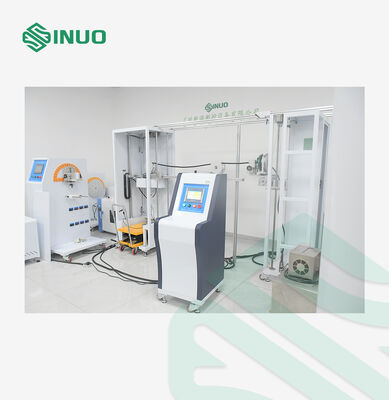

Η Συσκευή Δοκιμής Δύναμης Έλξης και Ροπής Αγκύρωσης Καλωδίου (Μοντέλο SNQC1007B) είναι ένα σύστημα δοκιμών υψηλής ακρίβειας σχεδιασμένο για κατασκευαστές EVSE και διαπιστευμένα εργαστήρια που απαιτούν αξιόπιστη και επαναλαμβανόμενη επαλήθευση συμμόρφωσης. Αναπτύχθηκε σε αυστηρή συμφωνία με το IEC 61851-23:2023, Ρήτρα 11.6.102, το σύστημα χρησιμοποιείται για την αξιολόγηση του κατά πόσον οι συναρμολογήσεις καλωδίων και οι δομές αγκύρωσης των σταθμών φόρτισης AC/DC EV μπορούν να αντέξουν τις καθορισμένες εφελκυστικές δυνάμεις και τη ροπή χωρίς να υπερβαίνουν τα επιτρεπόμενα όρια μετατόπισης.

Το SNQC1007B διαθέτει έξυπνο έλεγχο βασισμένο σε PLC, εφαρμογή δύναμης με κινητήρα και φόρτωση βάρους ακριβείας, εξασφαλίζοντας σταθερή έξοδο δύναμης, ακριβή μέτρηση και εξαιρετική επαναληψιμότητα δοκιμών. Οι παράμετροι δοκιμής μπορούν να διαμορφωθούν ευέλικτα για να φιλοξενήσουν διαφορετικά μεγέθη καλωδίων και απαιτήσεις δοκιμών. Μια στιβαρή μηχανική δομή σε συνδυασμό με μια διαισθητική διεπαφή ανθρώπου-μηχανής οθόνης αφής επιτρέπει την αποτελεσματική και φιλική προς τον χρήστη λειτουργία, ακόμη και για χρήστες για πρώτη φορά.

Με την ακριβή προσομοίωση των πραγματικών καταπονήσεων έλξης και στρέψης που εφαρμόζονται στα καλώδια φόρτισης κατά την κανονική χρήση, αυτή η συσκευή βοηθά τους κατασκευαστές να επαληθεύσουν τη συμμόρφωση με τις αυστηρές διεθνείς απαιτήσεις ασφαλείας. Υποστηρίζει την ανάπτυξη ασφαλέστερων, πιο αξιόπιστων και πλήρως συμβατών υποδομών φόρτισης EV, μειώνοντας παράλληλα τους κινδύνους πιστοποίησης και βελτιώνοντας την αποτελεσματικότητα των δοκιμών.

Περιεχόμενο Δοκιμής	Συσκευή Δοκιμής Αγκύρωσης και Ανακούφισης από την καταπόνηση της Συναρμολόγησης Καλωδίου Πλευράς B Σταθμού Φόρτισης EV
Σχηματική Διάταξη Εξοπλισμού
Λειτουργία Ελέγχου	Αυτόματος έλεγχος PLC, λειτουργία οθόνης αφής
Εφαρμογή Ροπής	Ανταποκρίνεται στις προδιαγραφές 0.6N·m, 0.7N·m, 1.4N·m, 2.7N·m, 5.4N·m, 11.0N·m, 16.3N·m, που πραγματοποιούνται με υπέρθεση βαρών
Λειτουργία Κίνησης	Ηλεκτρική
Εφαρμογή Δύναμης Έλξης	Ανταποκρίνεται στις προδιαγραφές 160N, 200N, 240N, 250N, 500N, που πραγματοποιούνται με υπέρθεση βαρών
Κύκλοι Έλξης	1-999999 κύκλοι, μπορούν να προκαθοριστούν, η προεπιλογή είναι 100±1 κύκλοι

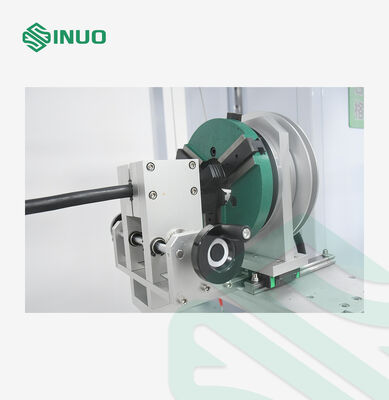

Τροχός Ροπής	R100mm(Ф200mm) ±0.5mm
Συχνότητα εφελκυσμού	1 φορά/δευτερόλεπτο, ο πραγματικός χρόνος έλξης ανιχνεύεται από ηλεκτρικό σήμα
Σταθερό	Καθολικός σφιγκτήρας, ένα σετ
Χρόνος Εφαρμογής Ροπής	0-99H59M59S, μπορεί να προκαθοριστεί
Προστασία από διακοπή ρεύματος	Με λειτουργία μνήμης αποθήκευσης δεδομένων σε περίπτωση διακοπής ρεύματος

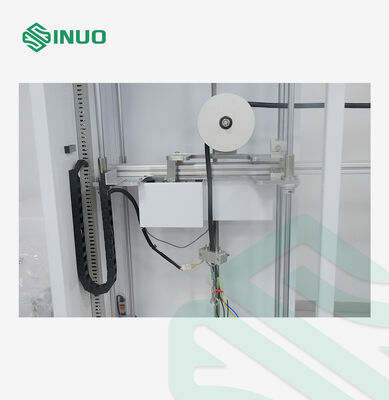

Πρόσθετη Διαμόρφωση	Ο εξοπλισμός διαθέτει ρυθμιζόμενο ύψος στερέωσης που κυμαίνεται από 500 έως 1200 mm (δηλαδή, η θέση εξόδου του καλωδίου), επιτρέποντάς του να πληροί τις απαιτήσεις δοκιμών των σταθμών φόρτισης με διαφορετικές θέσεις εξόδου καλωδίων.
Πίνακας Επιλογής Αντιστοίχισης Βάρους
