Δοκιμαστικό σύστημα αγκυρώσεως καλωδίων IEC 61851-23 EVSE Εξοπλισμός δοκιμής σύρσης και ροπής καλωδίων

Δοκιμαστικό σύστημα αγκυρώσεως καλωδίων IEC 61851-23 EVSE Εξοπλισμός δοκιμής σύρσης και ροπής καλωδίων

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1007B
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 σύνολα/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εφαρμογή τραβήξτε:

Γνωρίστε τις προδιαγραφές 160n, 200n, 240n, 250n, 500n, που πραγματοποιήθηκαν με υπέρθεση βαρών

Εφαρμογή ροπής:

Γνωρίστε 0.6n • M, 0.7n • M, 1.4n • M, 2.7n • M, 5.4n • m, 11.0n • m, 16.3n • M Προδιαγραφές, που πρ

Τροχός ροπής:

R100mm (Fe200mm) ± 0,5mm

Συχνότητα εφελκυσμού:

1 ώρα/s

Τραβήξτε κύκλους:

1-999999 κύκλοι

Χρόνος εφαρμογής ροπής:

0-99H59M59S

Λειτουργία λειτουργίας ελέγχου:

Αυτόματο έλεγχο PLC, λειτουργία οθόνης αφής

Προστασία διακοπής ρεύματος:

Με τη λειτουργία μνήμης αποθήκευσης δεδομένων αποθήκευσης δεδομένων

Συσκευασία λεπτομέρειες:

Κουτί κόντρα πλακέ

Δυνατότητα προσφοράς:

20 σύνολα/μήνα

Επισημαίνω:

Σύστημα δοκιμής αγκύρωσης καλωδίου IEC 61851-23

Εξοπλισμός δοκιμής έλξης καλωδίου EVSE

Εξοπλισμός δοκιμής ροπής για EVSE

Περιγραφή του προϊόντος

Δοκιμαστικό σύστημα αγκυρώσεως καλωδίων IEC 61851-23 EVSE Εξοπλισμός δοκιμής σύρσης και ροπής καλωδίων

Συμμορφωμένα πρότυπα και ρήτρα

Σχεδιάζεται και κατασκευάζεται σύμφωνα με την IEC 61851-23:2023, παράγραφος 11.6.102 και σχήμα 110, σχήμα 111 και πίνακας 114.

Προϊόνεικόνα

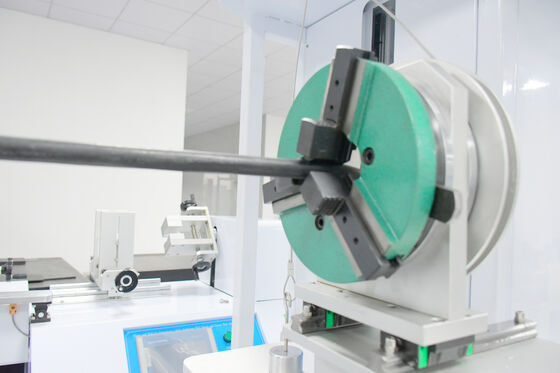

Η συσκευή δοκιμής δύναμης έλξης και ροπής αγκύρωσης καλωδίων (μοντέλο SNQC1007B) είναι μια λύση δοκιμής υψηλής ακρίβειας που έχει σχεδιαστεί για κατασκευαστές και εργαστήρια που αναζητούν αξιόπιστη συμμόρφωση EVSE.Αναπτύχθηκε αυστηρά σύμφωνα με την IEC 61851-23:2023, παράγραφος 11.6.102, το σύστημα αυτό αξιολογεί εάν τα καλώδια σταθμών φόρτισης AC/DC EV και οι δομές αγκυρώσεως μπορούν να αντέξουν συγκεκριμένες ελαστικές δυνάμεις και ροπή χωρίς να υπερβαίνουν τα όρια εκτόξευσης.

Εφοδιασμένο με έξυπνο έλεγχο PLC, εφαρμογή δύναμης με κινητήρα και ακριβή φόρτιση βάρους, το SNQC1007B παρέχει σταθερά, επαναληπτά και εξαιρετικά ακριβή αποτελέσματα δοκιμών.Οι προσαρμόσιμες παραμέτρους του, η ανθεκτική μηχανική δομή και η διαισθητική διεπαφή με οθόνη αφής καθιστούν την λειτουργία απλή ακόμη και για τους πρώτους χρήστες.

Με την ρεαλιστική προσομοίωση των πραγματικών συνθηκών έλξης και στροφής, η συσκευή αυτή εξασφαλίζει ότι οι σταθμοί φόρτισης πληρούν αυστηρά διεθνή πρότυπα ασφάλειαςπιο αξιόπιστο, και πλήρως συμβατή υποδομή φόρτισης ηλεκτρικών οχημάτων.

Τεχνική παράμετρος

Περιεχόμενο της δοκιμής	Δοκιμές αντλίας καλωδίων και ροπής σταθμών φόρτισης ηλεκτρικών οχημάτων
Σχεδιακό διάγραμμα δομής εξοπλισμού
Τρόπος λειτουργίας ελέγχου	Αυτοματοποιημένο έλεγχο PLC, λειτουργία με οθόνη αφής
Εφαρμόζεται ροπή	Συμπεριλαμβάνονται οι προδιαγραφές 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, που πραγματοποιούνται με τοποθέτηση βαρών
Τρόπος οδήγησης	Ηλεκτρικό
Τραβήξτε την εφαρμογή	Συμμορφώνονται με τις προδιαγραφές 160N, 200N, 240N, 250N, 500N, που πραγματοποιούνται με τοποθέτηση βαρών
Κύκλοι έλξης	1-999999 κύκλους, μπορεί να οριστεί εκ των προτέρων, προεπιλεγμένο είναι 100±1 κύκλοι
Δρόμος ροπής	R100mm(Ф200mm) ±0,5mm
Συχνότητα τράβηξης	1 φορά/s, ο πραγματικός χρόνος έλξης ανιχνεύεται με ηλεκτρικό σήμα
Εγκατάσταση	Πλακέτες καθολικής χρήσης, ένα σύνολο
Χρόνος εφαρμογής ροπής	0-99H59M59S, μπορεί να προεπιλεγεί
Προστασία από διακοπή τροφοδοσίας	Με λειτουργία μνήμης αποθήκευσης δεδομένων με απενεργοποίηση
Επιπλέον διαμόρφωση	Ο εξοπλισμός διαθέτει ρυθμιζόμενο ύψος στερέωσης που κυμαίνεται από 500 έως 1200 mm (δηλαδή θέση της πρίζας του καλωδίου),που του επιτρέπει να ανταποκρίνεται στις απαιτήσεις δοκιμής σταθμών φόρτισης με διαφορετικές θέσεις έξοδος καλωδίων.
Πίνακας επιλογής αντιστοίχισης βάρους

Λεπτομέρειες

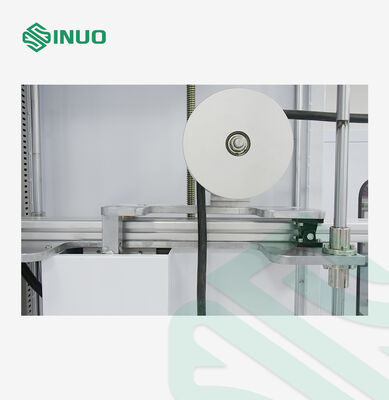

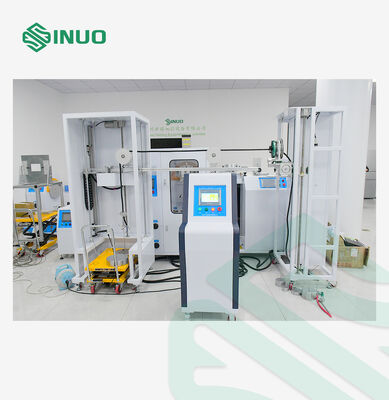

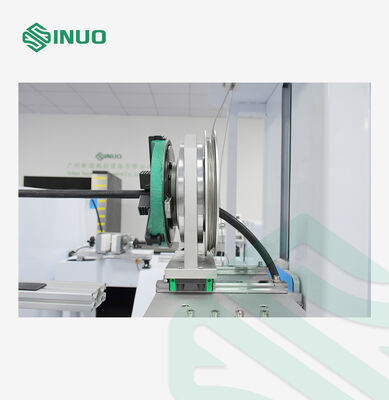

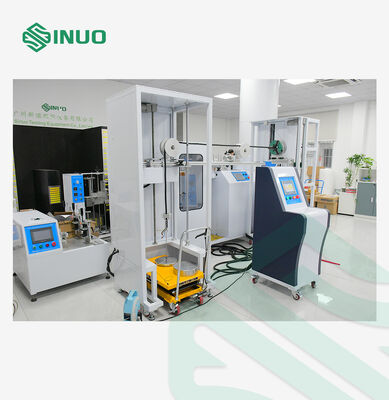

Δοκιμαστικό σύστημα αγκυρώσεως καλωδίων IEC 61851-23 EVSE Εξοπλισμός δοκιμής σύρσης και ροπής καλωδίων 2
