Η συσκευή δοκιμής δύναμης έλξης και ροπής για την αγκυροβολία καλωδίων για σταθμό φόρτισης

Η συσκευή δοκιμής δύναμης έλξης και ροπής για την αγκυροβολία καλωδίων για σταθμό φόρτισης

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1007B
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	20 sets/month

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Place of Origin:

China

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Επισημαίνω:

Η συσκευή δοκιμής αγκυρώσεων καλωδίων EVSE

δοκιμαστής ροπής σταθμού φόρτισης

εξοπλισμός δοκιμής δύναμης έλξης για EVSE

Περιγραφή του προϊόντος

Η συσκευή δοκιμής δύναμης έλξης και ροπής για την αγκυροβολία καλωδίων για σταθμό φόρτισης

Συμμορφωμένα πρότυπα και ρήτρα

Σχεδιάζεται και κατασκευάζεται σύμφωνα με την IEC 61851-23:2023, παράγραφος 11.6.102 και σχήμα 110, σχήμα 111 και πίνακας 114.

Προϊόνεικόνα

Δείγματα και περιορισμοί: Σταθμός φόρτισης ηλεκτρικών οχημάτων με εναλλακτικό και συνεχές ρεύμα

Σκοπός της δοκιμής: Η ευέλικτη αγκύρωση του καλωδίου της συσκευής πρέπει να απαλλάσσει τους αγωγούς στα τερματικά από την δύναμη έλξης και τη ροπή.Η συσκευή αυτή χρησιμοποιείται για τη δοκιμή της ικανότητας της αγκυρώσεως καλωδίου ή της συσκευής στερέωσης καλωδίου σταθμών φόρτισης ηλεκτρικού ρεύματος AC/DC EV να αντέχουν σε καθορισμένη δύναμη έλξης και ροπή..

Αρχή δοκιμής:Η δύναμη έλξης υλοποιείται με τη χρήση ενός κινητήρα για την κίνηση ενός εκκεντρικού μηχανισμού τροχών.Είναι εξοπλισμένο με λειτουργία παρακολούθησης για τη διάρκεια της δύναμης έλξης. Η ροπή εφαρμόζεται από μια τροχιά με κινητήρα που σηκώνει ένα βάρος. Όταν ο χρόνος φτάσει, η τροχιά επαναπροσαρμόζει αυτόματα το βάρος ανύψωσης και τερματίζει την εφαρμογή της ροπής.

Τεχνική παράμετρος

Περιεχόμενο της δοκιμής	Δοκιμές αντλίας καλωδίων και ροπής σταθμών φόρτισης ηλεκτρικών οχημάτων
Σχεδιακό διάγραμμα δομής εξοπλισμού
Τρόπος λειτουργίας ελέγχου	Αυτοματοποιημένο έλεγχο PLC, λειτουργία με οθόνη αφής
Τρόπος οδήγησης	Ηλεκτρικό
Τραβήξτε την εφαρμογή	Συμμορφώνονται με τις προδιαγραφές 160N, 200N, 240N, 250N, 500N, που πραγματοποιούνται με τοποθέτηση βαρών
Εφαρμόζεται ροπή	Συμπεριλαμβάνονται οι προδιαγραφές 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, που πραγματοποιούνται με τοποθέτηση βαρών
Δρόμος ροπής	R100mm(Ф200mm) ±0,5mm
Συχνότητα τράβηξης	1 φορά/s, ο πραγματικός χρόνος έλξης ανιχνεύεται με ηλεκτρικό σήμα
Κύκλοι έλξης	1-999999 κύκλους, μπορεί να οριστεί εκ των προτέρων, προεπιλεγμένο είναι 100±1 κύκλοι
Χρόνος εφαρμογής ροπής	0-99H59M59S, μπορεί να προεπιλεγεί
Προστασία από διακοπή τροφοδοσίας	Με λειτουργία μνήμης αποθήκευσης δεδομένων με απενεργοποίηση
Εγκατάσταση	Πλακέτες καθολικής χρήσης, ένα σύνολο

Λεπτομέρειες

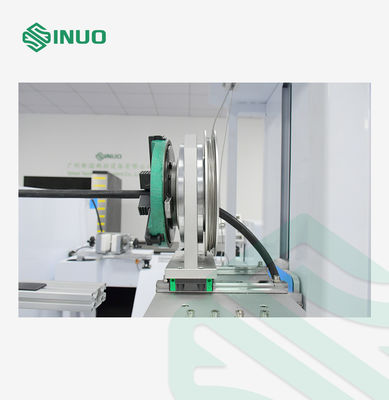

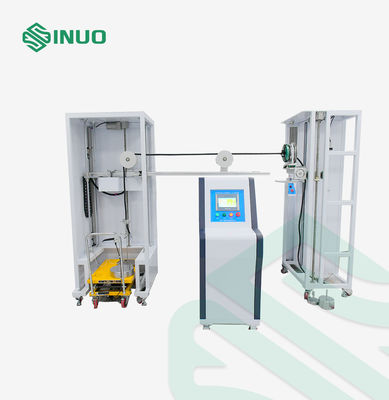

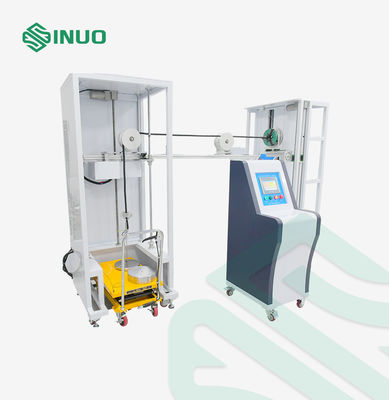

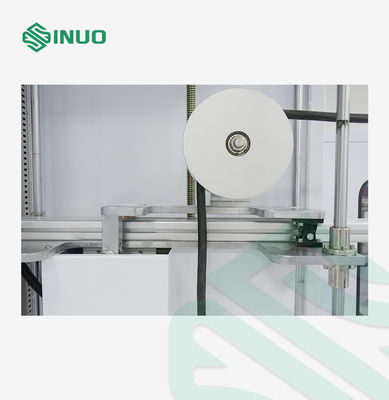

Η συσκευή δοκιμής δύναμης έλξης και ροπής για την αγκυροβολία καλωδίων για σταθμό φόρτισης 1
