Μηχανή δοκιμής δονήσεων υψηλής συχνότητας για δοκιμές μπαταριών με μέγιστη δύναμη 5000 kg

Μηχανή δοκιμής δονήσεων υψηλής συχνότητας για δοκιμές μπαταριών με μέγιστη δύναμη 5000 kg

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553-EV250H80VT80VCS-2
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5 σετ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

ημιτονοειδής δύναμη:

5000Kg.f κορυφή (49KN)

Τυχαία δύναμη:

5000Kg.f κορυφή (49KN)

Δύναμη σοκ:

10000Kg.f κορυφή (98KN)

Εύρος Συχνοτήτων:

1~2700 Hz

Μέγιστη μετατόπιση:

51 mm p-p

Μέγιστη Ταχύτητα:

2.0m/s

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ/μήνα

Επισημαίνω:

Ελέγχου της μπαταρίας με ανθεκτικό στην έκρηξη

Δοκιμαστικό θάλαμο μπαταρίας εκφόρτισης

Δοκιμαστικό θάλαμο μπαταρίας φόρτισης

Περιγραφή του προϊόντος

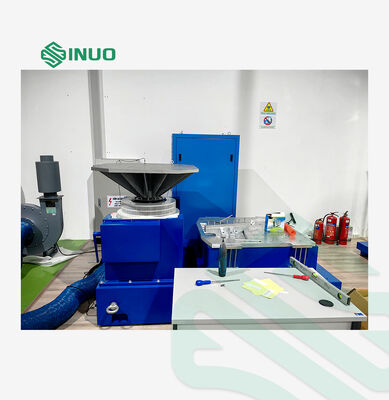

Μηχανή Δοκιμών Δόνησης Υψηλής Συχνότητας για Δοκιμές Μπαταριών

Εφαρμογή Προϊόντος

Οι δοκιμές δόνησης αξιολογούν την απόδοση εξαρτημάτων και συσκευών σε πραγματικές περιβαλλοντικές συνθήκες, υποβάλλοντάς τα σε ελεγχόμενη διέγερση ή κλονισμό. Αυτή η δοκιμή είναι απαραίτητη σε πολλούς βιομηχανικούς τομείς, συμπεριλαμβανομένων των πλακετών κυκλωμάτων, των αεροσκαφών, των πλοίων, των πυραύλων, των πυραύλων, των αυτοκινήτων και των οικιακών συσκευών.

Η Sinuo παρέχει ολοκληρωμένες λύσεις διέγερσης και δοκιμών, διασφαλίζοντας τη συμμόρφωση της ποιότητας των προϊόντων με εθνικά και διεθνή πρότυπα όπως GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC και ASTM.

Τεχνικές Προδιαγραφές

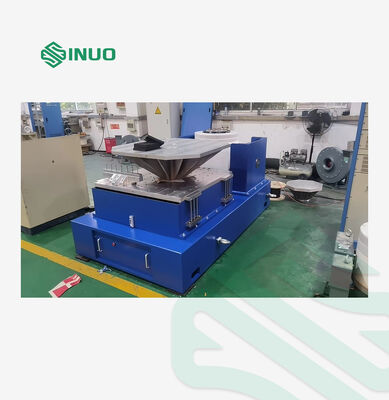

Γεννήτρια Ηλεκτρομαγνητικής Διέγερσης A11S24

Μέγιστη ημιτονοειδής δύναμη διέγερσης	5000Kg.f αιχμής (49KN)
Μέγιστη τυχαία διεγερτική δύναμη	5000Kg.f r.ms (49KN)
Μέγιστη δύναμη πρόσκρουσης	10000Kg.f αιχμής (98KN)
Εύρος συχνοτήτων	1-2700 Hz
Μέγιστη μετατόπιση	51 mm p-p
Μέγιστη ταχύτητα	2.0 m/s
Μέγιστη επιτάχυνση	100G (980 m/s²)
Συχνότητα συντονισμού πρώτης τάξης	2500 Hz ±5%
Ωφέλιμο φορτίο	1000 kg
Συχνότητα απομόνωσης δόνησης	2.5 Hz
Διάμετρος κινούμενου πηνίου	Φ440 mm
Βάρος κινούμενου πηνίου	50 kg
Διαρροή ροής	<1mST (10gauss)
Επιτρεπόμενη εκκεντρική ροπή	>500 N.m
Μέγεθος εξοπλισμού	1600mm × 1180mm × 1280mm (χωρίς πλατφόρμα κάθετης επέκτασης)
Βάρος εξοπλισμού	4800 kg

Ψηφιακός Ενισχυτής Εναλλαγής Ισχύος LA50K

Ισχύς εξόδου	50 KVA
Τάση εξόδου	110 Vrms
Ρεύμα εξόδου	550 Arms
Απόδοση μετατροπής	>90%
SNR	≥65 dB
Μέγεθος ενισχυτή	910mm × 620mm × 2000mm

Σύστημα Προστασίας Servo

Ολοκληρωμένα χαρακτηριστικά προστασίας, όπως: Θερμοκρασία, πίεση ανέμου, υπερ-μετατόπιση, υπέρταση, υπερ-ρεύμα, υπο-τάση εισόδου, εξωτερικό σφάλμα, τροφοδοσία ελέγχου, λογικό σφάλμα και απώλεια φάσης εισόδου.

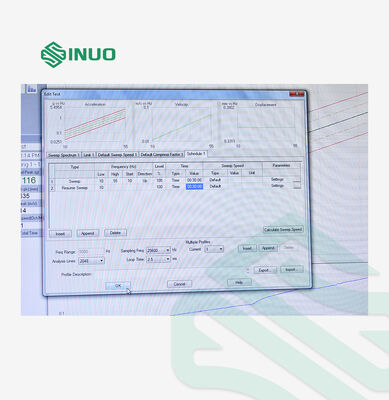

Ψηφιακός Ελεγκτής Δόνησης VCS-2

Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου (διαμορφώσιμο με 2, 4 ή 8 κανάλια εισόδου)
Μονάδα λειτουργίας ελέγχου	Ημίτονο, τυχαίο, κλασικό σοκ
Υπολογιστής ελέγχου	Αρχικός υπολογιστής μάρκας με οθόνη LCD
Δυνατότητες λογισμικού	Διεπαφή λειτουργίας στα Αγγλικά, ανάλυση χρονικού και συχνοτικού πεδίου, πηγή σήματος, ανάλυση σάρωσης συχνότητας ημιτόνου, αυτόματη δημιουργία αναφοράς δοκιμής WORD, εμφάνιση και αποθήκευση δεδομένων, ρύθμιση παραμέτρων δοκιμής και λειτουργίες ανάλυσης

Αισθητήρας Επιτάχυνσης LTE C04A07

Εύρος συχνοτήτων	1-7000 Hz
Ευαισθησία	30 mv/g
Εύρος θερμοκρασίας	-40 έως 160℃

VT2012 Κάθετο Τραπέζι Επέκτασης

Υλικό	Κράμα μαγνησίου, σκληρό ανοδιωμένο στην επιφάνεια
Μέγεθος τραπεζιού	800 × 800 mm
Σταθερή τρύπα	M10 ορθογώνια κατανομή 100mm × 100mm θήκη βίδας από ανοξείδωτο χάλυβα
Ανώτατο όριο χρήσης συχνότητας	Ημίτονο 1500 Hz, Τυχαίο 2000 Hz
Βάρος	Περίπου 83 kg

HG80 Οριζόντια Διαφάνεια Φιλμ Λαδιού

Υλικό	Κράμα μαγνησίου, σκληρό ανοδιωμένο στην επιφάνεια
Μέγεθος τραπεζιού	800 × 800 mm
Σταθερή τρύπα	M10 ορθογώνια κατανομή 100mm × 100mm θήκη βίδας από ανοξείδωτο χάλυβα
Ανώτατο όριο χρήσης συχνότητας	Ημίτονο 1500 Hz, Τυχαίο 2000 Hz
Βάρος	Περίπου 115 kg

Ανεμιστήρας ψύξης B152S (Συμπεριλαμβανομένου του σιγαστήρα)

Ισχύς ανεμιστήρα	15 KW
Ροή ανεμιστήρα	81.6 m³/s
Πίεση ανεμιστήρα	0.075 kgf/cm²

Ηλεκτρικές Απαιτήσεις

Παροχή ρεύματος	AC3 φάσης 380V/50Hz, 95 KVA
Συμπιεσμένος αέρας	0.6 MPa
Αντίσταση γείωσης	≤4 Ω
