ISO20653 Σύστημα δοκιμής κατακόρυφης στάθμης βροχής IPX1-X2

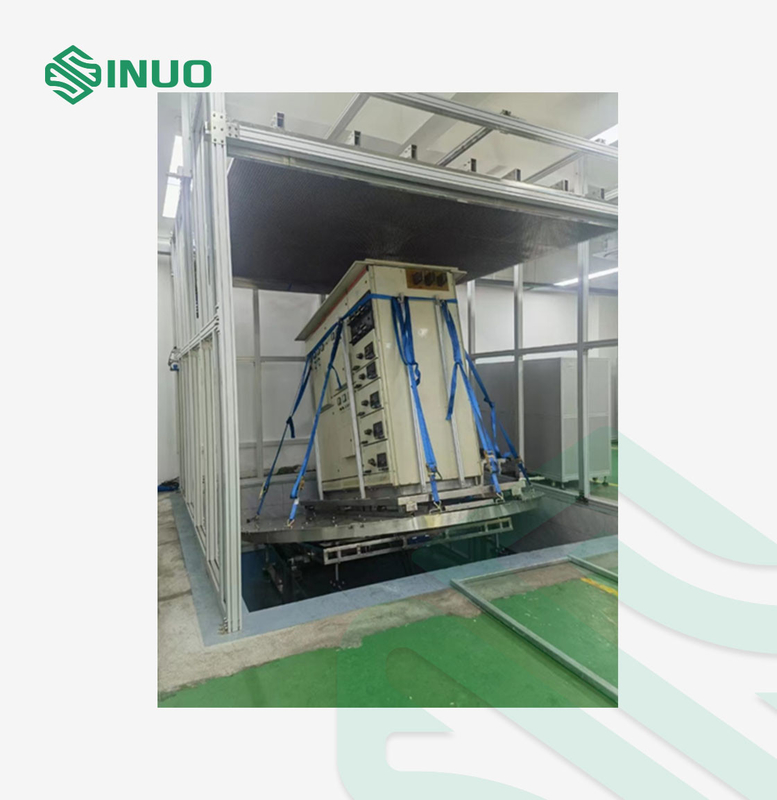

(1) Η κάθετη συσκευή δοκιμής σταγονιδίων βροχής

1. Κατάλληλο για δοκιμή προϊόντος IPX1, IPX2.

2. Περιοχή βροχής: 3000mmX3000mm. (διαιρείται σε 1000X1000 mm, 9 κομμάτια σταγονιδιών βροχής)

3Τάξα νερού: σφραγισμένη δεξαμενή νερού από ανοξείδωτο χάλυβα.

4Διάφραξη 0,4 χιλιοστών.

5. Κάθισμα βελόνας σταγόνων: με εξαγωνική σφίξιμο, εύκολη εγκατάσταση, οριζόντιο επίπεδο της βελόνας.

6Διαφορά τρύπων: 20 mm.

7. Καταρράκτες: 1 mm+0,5 mm/min, 3 mm+0,5 mm/min, ρυθμιστική ρύθμιση συχνότητας, αυτόματο έλεγχο.

8Υψόμετρο στάγματος: 200 mm (φωτοηλεκτρικός έλεγχος δέσμης).

9Ο χρόνος δοκιμής: 0-9999S μπορεί να ρυθμιστεί.

10Τρόπος ανύψωσης: τριστάσιο κινητήρα + σχήμα Τ SUS304 από ανοξείδωτο χάλυβα διπλή βίδα συγχρονική ανύψωση, ασφαλής και αξιόπιστη.

11- Μηχανή: τύπος σκελετού.

12- Απόσταση ανύψωσης: ανύψωση από το έδαφος περίπου 1000-2700 mm (ή απαιτείται)

13- Αποτροπή της λειτουργίας συμπίεσης: μετά το πείραμα, συνδέεται ο συμπιεσμένος αέρας για να στεγνώσει το νερό στην άκρη της βελόνας της δεξαμενής νερού για την αποτροπή της συμπίεσης.

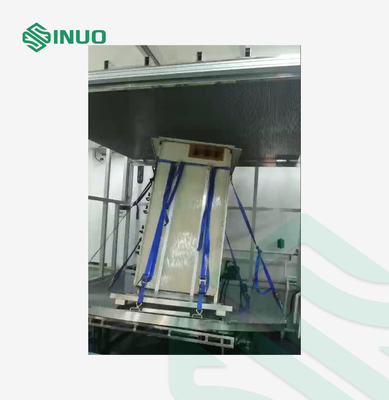

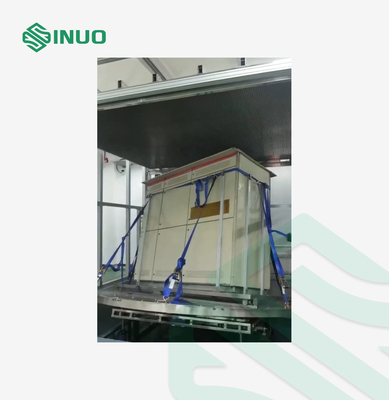

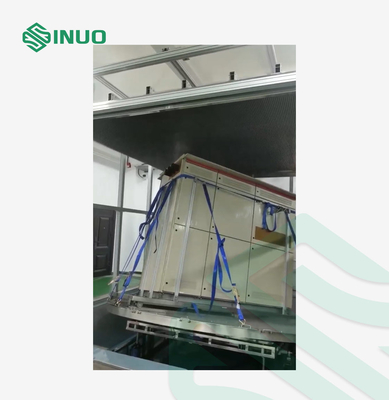

14. Τετράγωνο περιστρεφόμενο με κλίση: διάμετρο 3000 mm, φορτίο ≥ 1 τόνος, γωνία κλίσης 15 μοίρες, ταχύτητα 1 ~ 3 RPM μπορεί να ρυθμιστεί.

(2) Έξυπνο σύστημα παροχής νερού

1. Έλεγχος ροής: η χρήση υψηλής ακρίβειας μετρητή ροής τουρμπίνης και ηλεκτρονικού ψηφιακού μετρητή ροής έξυπνος έλεγχος, κάθε κουτί σταγόνα ανεξάρτητος έλεγχος, χωρίζεται σε 9 σετ ελέγχου μετρητή ροής,μπορεί να ρυθμιστεί στην ροή της οθόνης αφής ελέγχου.

2. αντλία τροφοδοσίας νερού: χρησιμοποιώντας πολλαπλό στάδιο από ανοξείδωτο χάλυβα φυγοκεντρική αντλία, χωρίζεται σε 9 έλεγχο αντλία.

3- Υδροδότηση: 9.

4Υλικό του σώματος: βιομηχανικό προφίλ αλουμινίου.

5Η είσοδος νερού της βρύσης είναι εξοπλισμένη με φίλτρο, το φίλτρο μπορεί να αντικατασταθεί.

6Η δεξαμενή νερού είναι εξοπλισμένη με διακόπτη επιπέδου υγρού, ο οποίος μπορεί να αναπληρώνει αυτόματα το νερό και να ελέγχει την αντλία για να σταματήσει τη λειτουργία προστασίας όταν το επίπεδο του νερού είναι χαμηλό.

(3) Ενσωματωμένο ντουλάπι ελέγχου

1Έλεγχος: Mitsubishi PLC πρόγραμμα ελέγχου.

2Λειτουργία: 10 ιντσών χρωματική οθόνη αφής, κινεζική και αγγλική δύο γλώσσες.

3Λειτουργίες ελέγχου: κάθετος έλεγχος δράσης ανύψωσης βροχής, έλεγχος δράσης σκηνής, έλεγχος χρόνου δοκιμής, έλεγχος καθαρισμού με σφυρί, έλεγχος ροής και άλλες λειτουργίες.

4. λειτουργία προστασίας: προστασία από διαρροές, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα, προστασία από έλλειψη νερού.

5Ηλεκτρική παροχή: 220V, 50Hz, 15KW.
