| Ονομασία μάρκας: | Sinuo |
| Αριθμός μοντέλου: | ΣΕ4415ΕV |
| Τροποποιημένο: | 1 |
| τιμή: | Customized |
| Όροι πληρωμής: | Τ/Τ |
| Ικανότητα εφοδιασμού: | 1 σετ/μήνα |
Σύστημα δοκιμής ανθεκτικότητας σταθμών φόρτισης ηλεκτρικών οχημάτων IEC60529 IPX3-X6
Συμμορφωμένα πρότυπα και ρήτρα γιαΣυστήματα δοκιμής ανθεκτικότητας σε νερό σταθμών φόρτισης ηλεκτρικών οχημάτων IPX3-X6

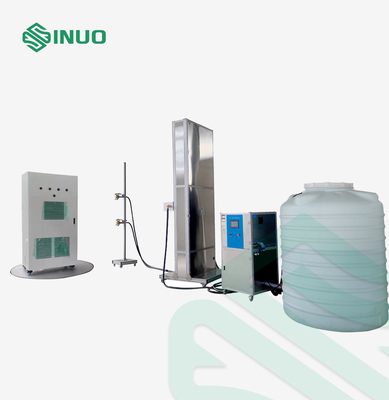

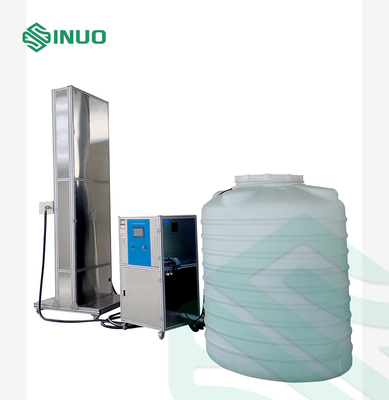

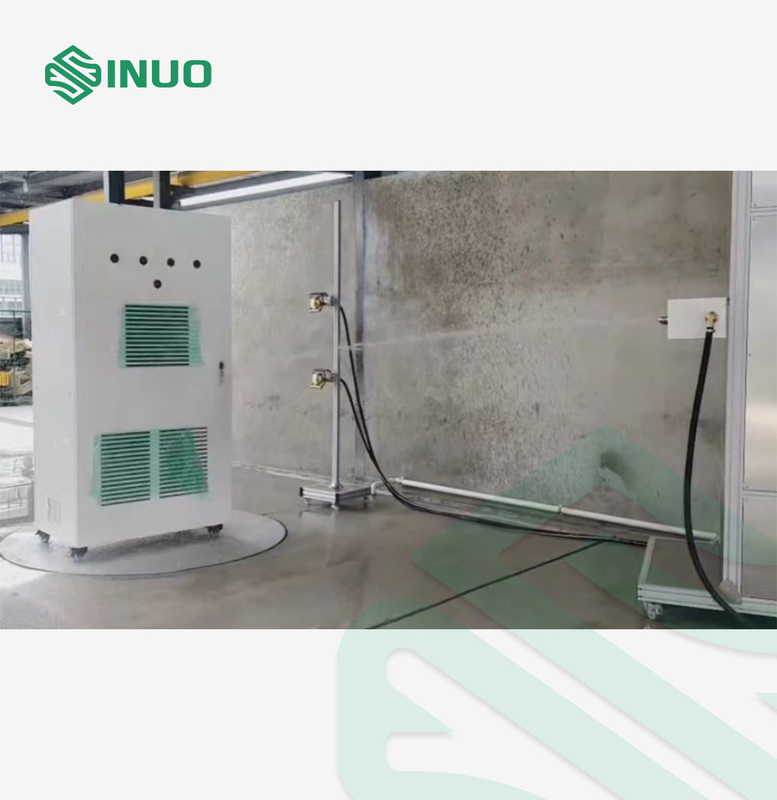

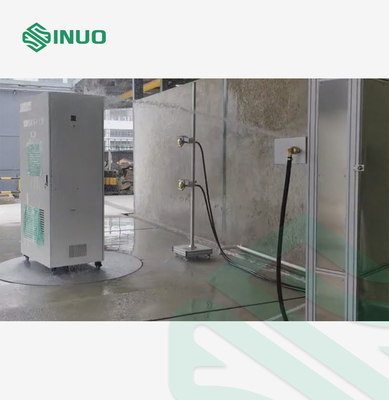

Η συσκευή δοκιμής αδιάβροχης ποιότητας IP έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529-2013, "κατηγορία προστασίας από το κέλυφος (κωδικός IP) " και άλλα πρότυπα.Ανίχνευση της ανθεκτικότητας σε νερό των σταθμών φόρτισης IPX5 και IPX6Το πλήρες σύνολο εξοπλισμού αποτελείται από πίδακα δοκιμής ψεκασμού ψεκαστήρα (IPX3-4), πίδακα δοκιμής συσκευής ισχυρού ψεκαστήρα (IPX5-6),Ηλεκτρική ανύψωση και κλίση Κεφαλίδα γωνίας του ψεκαστήρα, σταθερό στήριγμα της κεφαλής ψεκαστήρα, πίνακα περιστροφής τοποθέτησης δειγμάτων, έξυπνο σύστημα παροχής νερού, ολοκληρωμένο σύστημα ελέγχου κλπ.
Τεχνικά πλεονεκτήματα του προϊόντος γιαΣυστήματα δοκιμής ανθεκτικότητας σε νερό σταθμών φόρτισης ηλεκτρικών οχημάτων IPX3-X6
| - Όχι, όχι. | Τεχνικά χαρακτηριστικά | Περιγραφή της τεχνολογικής προόδου |
| 1 | Σύστημα παροχής νερού ψηφιακή ακριβής παροχή νερού, αυτόματη ρύθμιση μετατροπής συχνότητας | 1. η συσκευή τροφοδοσίας νερού υιοθετεί το ηλεκτρονικό μετρητή ροής, η ανάγνωση είναι βολική, γρήγορη, ακριβής και σταθερή ροή. 2, αυτόματη μετατροπή συχνότητας για ρύθμιση της τεχνολογίας ροής νερού,Απλά κάντε κλικ στο επίπεδο δοκιμής αδιάβροχο στην διεπαφή, εισαγωγή της ροής δοκιμής, μπορείτε να ανταποκριθεί αυτόματα στις αντίστοιχες απαιτήσεις ροής νερού IP, δεν χρειάζεται να ρυθμιστεί μέσω της βαλβίδας σφαίρας. |
| 2 | Υιοθετήστε ηλεκτρική κλίση γωνία πολλαπλών ακροφύλλων ψεκαστήρα ταυτόχρονα για να ψεκάσει το νερό | Χρησιμοποιώντας ηλεκτρικό swing Angle πολλαπλές κεφαλές ψεκαστήρα ταυτόχρονα, με την περιστροφή του πίνακα περιστροφής, μπορεί να καλύψει το προϊόν ολόγυρα ψεκασμό νερού. |
| 3 | Ο έλεγχος υιοθετεί οθόνη αφής + λειτουργία ελέγχου PLC | Οι παραμέτροι δοκιμής όπως ο ρυθμός ροής και η γωνία κλίσης μπορούν να ρυθμίζονται απευθείας στην οθόνη αφής χωρίς ρύθμιση των μηχανικών μερών. |
| Έχει καλή επαναληψιμότητα, δηλαδή, μόλις οι παραμέτροι διορθωθούν και μετρηθούν, μπορούν να διατηρηθούν ακριβείς κάθε φορά. |
Τεχνικές παραμέτρουςγια Συστήματα δοκιμής ανθεκτικότητας σε νερό σταθμών φόρτισης ηλεκτρικών οχημάτων IPX3-X6
(1) Ελέγχουσα συσκευή ψεκασμού λουλουδιών (IPX3-X4)
1Είναι κατάλληλο για δοκιμή IPX3-X4 μεγάλων και βαρέων δειγμάτων, αντί για δοκιμή κυματιζόμενου σωλήνα.
2Διάμετρος τρύπας: Ø0,5 mm.
3Αριθμός τρυπών: 121.
4Η γωνία των 24 οπών στους δύο εσωτερικούς κύκλους είναι 30° και η γωνία των 96 οπών στους τέσσερις εξωτερικούς κύκλους είναι 15°.
5Διάμετρος σφαιρικού ακροφύλλου: 75,5 mm.
6Υλικό πίδακας: χαλκός.
7Χρησιμοποιείται για την κατασκευή ατσάλινου σκελετού.
8Δοκιμαστή: δείκτης από ανοξείδωτο χάλυβα.
9. SUS304 ατσάλινη φέφρα, ατσάλινο σφυρί ισορροπίας.
10Ο χρόνος δοκιμής: 0-9999S (προσαρμόσιμος).
11- Πίεση νερού: περίπου 50-150kpa.
12. ροή: 10 L/min±0,5 L/min.
13- Ποσότητα κεφαλιού ντους: με 2.
14Με κινητή θήκη για το κεφάλι ντους, ύψος 2800 mm.
(2) Μηχανή δοκιμής ισχυρού ψεκασμού νερού (IPX5-X6)
1. Κατάλληλο για δοκιμή προϊόντος IPX5-X6.
2Διάνοιγμα: φ6.3mm (IPX5), φ12.5mm (IPX6).
3Υλικό από ανοξείδωτο χάλυβα.
4. Η ροή νερού: 12,5±0,625L/min ((IPX5), 100±5L/min ((IPX5).
5. Χρόνος δοκιμής: 0-99999S (μπορεί να ρυθμιστεί).
6Απόσταση μεταξύ πύλης και κελύφους: 2,5-3 m (ελέγχεται από το προσωπικό δοκιμής).
7Αριθμός ψεκαστήρων: 4 ψεκαστήρες IPX5, στη γραμμή, 1 ψεκαστήρας IPX6.
8. Κράτη εγκατάστασης ηλεκτρικής κεφαλής ψεκαστήρα: η γωνία κλίσης του ψεκαστήρα νερού μπορεί να ρυθμιστεί και να ρυθμιστεί με οθόνη αφής και το ύψος ανύψωσης μπορεί να ρυθμιστεί με ηλεκτρικό.Το συνολικό ύψος της στήριξης είναι 2500mm.
9Το κάτω μέρος είναι εξοπλισμένο με 4 κυλιόμενες ρόδες.
(3) Περιστρεφόμενο στάδιο
1Διάμετρος στρογγυλοστάτη: Ø2000 mm.
2. ταχύτητα περιστροφής: 1 ~ 3 RPM μπορεί να ρυθμιστεί.
3Δράση περιστροφής κατά τη διάρκεια της δοκιμής: συνεχής περιστροφή με την κατεύθυνση των ρολογιών.
4Τραπέζι περιστροφής: βιομηχανικό τραπέζι από πλακάκια αλουμινίου.
6Υλικό του σώματος: βιομηχανικό προφίλ αλουμινίου.
7Ο θετικός και ο αντίστροφος έλεγχος και η περιστροφή ελέγχονται από το ντουλάπι ελέγχου.
8Δυναμικό κίνησης: κινητήρας + μειωτήρας τουρμπίνης.
9Μέγιστο φορτίο: 1 τόνο.
Ευφυές σύστημα παροχής νερού
1- Έλεγχος ροής: παρακολούθηση μετρητή ροής σε πραγματικό χρόνο, ρύθμιση ταχύτητας αντλίας ελέγχου μετατροπέα συχνότητας,με χρήση υψηλής ακρίβειας μετρητή ροής τουρμπίνης και ηλεκτρονικού ψηφιακού μετρητή ροής με έξυπνο έλεγχο, επιλέξτε και ρυθμίστε τη ροή στην οθόνη αφής.
2. αντλία τροφοδοσίας νερού: η νότια αντλία πολλαπλών σταδίων από ανοξείδωτο χάλυβα, με ροή 0-8m3/h.
3- υλικό του σώματος: βιομηχανικό προφίλ αλουμινίου κράματος + πλάκα σφράγισης SUS304.
4Τάξα αποθήκευσης νερού: 2 τόνοι πλαστικής δεξαμενής νερού.
Ενσωματωμένο ντουλάπι ελέγχου
1Ελεγκτής: Mitsubishi PLC
2, Ανθρωπομηχανική διεπαφή: 7 ιντσών χρωματική οθόνη αφής.
3Λειτουργίες ελέγχου: έλεγχος ροής ψεκασμού, έλεγχος δράσης σκηνής, επάνω και κάτω κίνηση ψεκασμού, έλεγχος χρόνου κλπ.
4, Προστατευτική λειτουργία: προστασία από διαρροές, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα, προστασία από έλλειψη νερού κλπ.
5Ηλεκτρική τροφοδοσία: 380V, 50Hz, 8KW.
