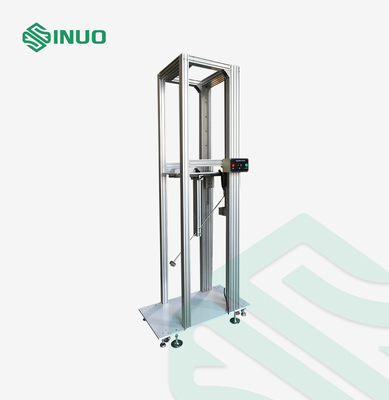

EN συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων IEC 61851-1 ηλεκτρική

EN συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων IEC 61851-1 ηλεκτρική

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1008A
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 σύνολα/μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Συμμορφωμένο Πρότυπο:

EN IEC 61851-1 και κ.λπ.

Μέθοδος λειτουργίας:

Ηλεκτρική ανύψωση, απελευθέρωση ηλεκτρομαγνητών

Ενέργεια αντίκτυπου:

20J (2,5,10,50J μπορεί να προσαρμοστεί)

Ισοδύναμη μάζα:

5Kg±1%

Σωλήνας ταλάντευσης:

μήκος 1000 χιλ.

Ύψος πτώσης:

0500mm, επίδειξη κλίμακας

κατώτατο πιάτο:

Πυκνωμένο μεταφέρον πάτωμα χάλυβα

Προαιρετικά χαρακτηριστικά:

Αντι-δευτεροβάθμια λειτουργία αντίκτυπου

Συσκευασία λεπτομέρειες:

Κιβώτιο κοντραπλακέ

Δυνατότητα προσφοράς:

10 σύνολα/μήνας

Επισημαίνω:

Χρεώνοντας συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών

Ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών οχημάτων

Περιγραφή του προϊόντος

EN συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων IEC 61851-1 ηλεκτρική

Συμμορφωμένα πρότυπα & προτάσεις για την ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων

Αυτή η ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων συμμορφώθηκε στο EN IEC 61851-1-2019, IEC 61851-1-2017,12.11, iec60068-2-75: 1997 και IEC62262: 2002.

Τεχνικές παράμετροι για την ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων

Μέθοδος λειτουργίας	Ηλεκτρική ανύψωση, απελευθέρωση ηλεκτρομαγνητών
Ενέργεια αντίκτυπου	20J (η ενέργεια 2,5,10,50J μπορεί να προσαρμοστεί)
Ισοδύναμη μάζα στοιχείων αντίκτυπου	5Kg±1%
Σωλήνας ταλάντευσης	Ένας σωλήνας χάλυβα με ένα μήκος 1000 χιλ., μιας εξωτερικής διαμέτρου 15,9 χιλ., και ενός πάχους τοίχων 1,5 χιλ.
Θέση ύψους αντίκτυπου δειγμάτων	Ηλεκτρικός διευθετήσιμος πάνω-κάτω, κτύπημα 2001200mm, ύψος μπορεί να προσαρμοστεί

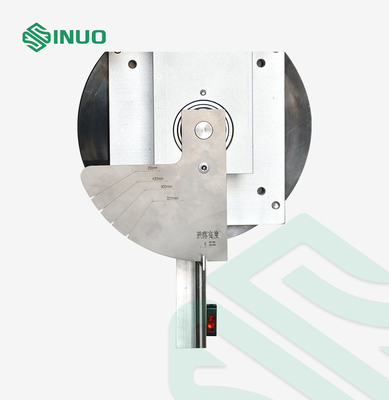

Ύψος πτώσης	0500mm, επίδειξη κλίμακας

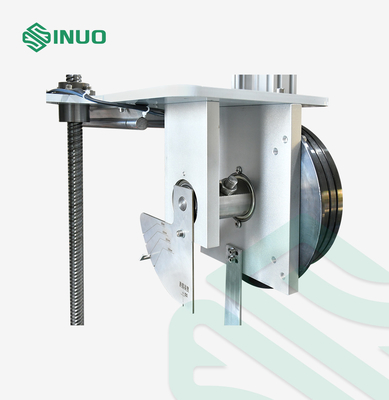

mpact σταθεροποίηση και απελευθέρωση στοιχείων	Σταθεροποίηση και απελευθέρωση ηλεκτρομαγνητών τύπων καρφιτσών
Κατώτατο πιάτο	Πυκνωμένο μεταφέρον πάτωμα χάλυβα
Τρόπος	Με τα πόδια υποστήριξης και κυλίνδρων, μπορεί να κινηθεί προς το σημείο αντίκτυπου του δείγματος
Προαιρετικά χαρακτηριστικά γνωρίσματα	Αντι-δευτεροβάθμια λειτουργία αντίκτυπου
Παράρτημα	Ενέργεια αντίκτυπου και αναφορά επιλογής στοιχείων αντίκτυπου

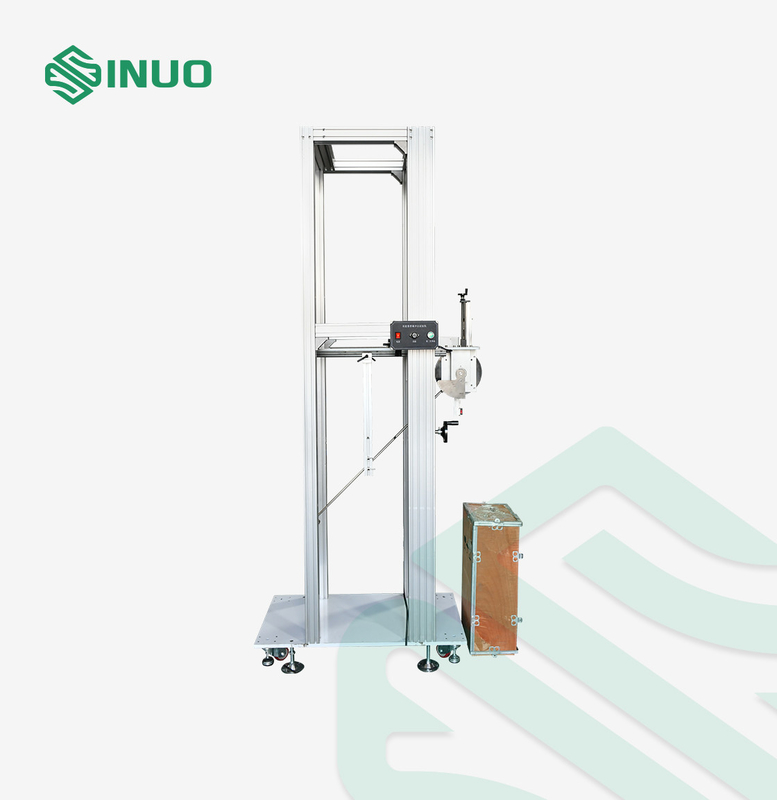

Επισκόπηση εξοπλισμού για την ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων

Δείγματα και όρια	Ηλεκτρικός σωρός χρέωσης οχημάτων
Σκοπός δοκιμής	Για τη μηχανική δοκιμή δύναμης των ηλεκτρικών σωρών χρέωσης οχημάτων για τη χρέωση των οχημάτων
Αρχή δοκιμής	Σύμφωνα με τη δοκιμή Eha: το εκκρεμές, το στοιχείο αντίκτυπου απελευθερώνεται ελεύθερα σε ένα ορισμένο ύψος μέσω ενός σωλήνα εκκρεμών 1 αντίκτυπου μ. το δείγμα στο χαμηλότερο σημείο στην κάθετη κατεύθυνση. Μέσω του μετασχηματισμού της βαρύτητας πιθανής ενέργειας στην κινητική ενέργεια, ο σκοπός της δοκιμής αντίκτυπου στο δείγμα επιτυγχάνεται.
Δομή και χαρακτηριστικά γνωρίσματα	Χρησιμοποιώντας μια δομή καροτσακιών, το μοντάρισμα - το υποστήριγμα μπορεί να ρυθμιστεί πάνω-κάτω, και η γωνία αντίκτυπου μπορεί να ρυθμιστεί για να ταιριάξει με τις απαιτήσεις ύψους τους σωρούς των διαφορετικών μεγεθών και τα διαφορετικά σημεία αντίκτυπου της χρέωσης των σωρών
Περιβάλλον χρήσης	Διαστάσεις: περίπου W1300D600H2350mm Βάρος: περίπου 250kg

Παράρτημα για την ηλεκτρική συσκευή δοκιμής αντίκτυπου εκκρεμών διεπαφών χρέωσης οχημάτων

Πίνακας 1 χαρακτηριστικά τμημάτων αντίκτυπου
Energy/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Ισοδύναμη μάζα ± 2% κλ	0,25 (0,2)	0,5	1.7	5	5	10
Υλικό	Νάυλον	Χάλυβας
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Καθορισμένος σύμφωνα με την ισοδύναμη μαζική ρύθμιση, δείτε το παράρτημα Α

Πίνακας 2 ύψος πτώσης
Energy/J	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Ισοδύναμο mass/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1.7	5	5	10
Ύψος ±1%mm πτώσης	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Σημείωση 1: Δείτε τη σημείωση 3.2.2 Σημείωση 2: Το τζάουλ ενεργειακών μονάδων (ι) σε αυτό το μέρος προέρχεται από την τυποποιημένη βαρύτητας επιτάχυνση (ζ), και η στρογγυλευμένη αξία του γ είναι 10m/s ².

Πίνακας 3 αλληλογραφία μεταξύ των κωδίκων IK και των αντίστοιχων ενεργειών σύγκρουσής τους
IK κώδικας	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Σύγκρουση energy/J	α	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20
Σημείωση 1. Εάν η υψηλότερη ενέργεια σύγκρουσης απαιτείται, η συνιστώμενη αξία είναι 50J Σημείωση 2. Μερικά εθνικά πρότυπα χρησιμοποιούν ένα ψηφίο για να αντιπροσωπεύσουν τη διευκρινισμένη ενέργεια σύγκρουσης. Προκειμένου να αποφευχθεί η σύγχυση με το, ο χαρακτηριστικός αριθμός αντιπροσωπεύεται από δύο ψηφία.
Σύμφωνα με αυτό τυποποιημένο δεν είναι καμία προστασία
