Εξοπλισμός προμήθειας ηλεκτρικού οχήματος UL 2594 Συσκευή δοκιμής πρόσκρουσης από χάλυβα 50 mm

Συσκευή δοκιμής πρόσκρουσης από χάλυβα γιαΕξοπλισμός προμήθειας ηλεκτρικών οχημάτων

Συμμορφωμένα Πρότυπα & Ρήτρες γιαΣυσκευή δοκιμής πρόσκρουσης από χάλυβα

Αυτή η συσκευή δοκιμής πρόσκρουσης από χαλύβδινη σφαίρα ηλεκτρικού οχήματος συμμορφώθηκε με UL 2594 ρήτρα 57 σχήμα 18 και 19 και κ.λπ.

Τεχνικές Παράμετροι γιαΣυσκευή δοκιμής πρόσκρουσης από χάλυβα

Τροφοδοσία: AC220 50Hz

Μέθοδος ελέγχου: κουμπί + τηλεχειριστήριο υπερύθρων

Χάλυβας σφαίρας κρούσης: διάμετρος 50mm, 500±25g, με δακτύλιο.Υλικό χάλυβα ρουλεμάν: GCr15, σκληρότητα πάνω από HRC60.

Χαλύβδινο συρματόσχοινο: Ф1mm, υλικό 304 από ανοξείδωτο χάλυβα, με επίστρωση καουτσούκ, μήκος 1,3 m, ρυθμιζόμενο

Το εύρος ύψους του δείγματος: 0,5~2,0 m, το μήκος και το πλάτος του δείγματος δεν είναι περιορισμένα

Εύρος ύψους σημείου κρούσης χαλύβδινης σφαίρας: 0,5~2,0 m

Η μέθοδος ανύψωσης του εγκάρσιου βραχίονα απελευθέρωσης εξοπλισμού: ρυθμίζεται από τον μηχανισμό ανύψωσης με κινητήρα

Οθόνη ύψους: Χάρακας από ανοξείδωτο χάλυβα πάχους 2m, ελάχιστη κλίμακα 1mm

Μέθοδος απελευθέρωσης: απελευθέρωση ηλεκτρομαγνήτη

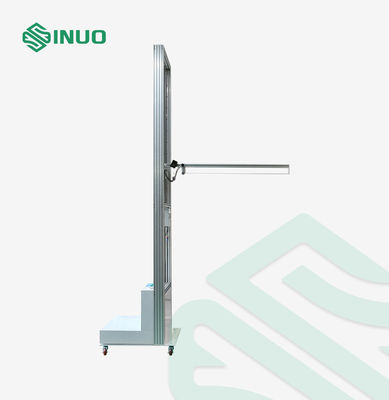

Επισκόπηση εξοπλισμούΓιαΣυσκευή δοκιμής πρόσκρουσης από χάλυβα


Αυτή η εφαρμογή συσκευής δοκιμής κρούσης σφαίρας από χάλυβα ηλεκτρικού οχήματος: είναι κατάλληλη για δοκιμή κρούσης πτώσης για περίβλημα εξοπλισμού.

Δείγμα δοκιμής: Σταθμός φόρτισης ηλεκτρικών οχημάτων, Φωτιστικά, Ήχος, βίντεο και παρόμοιες ηλεκτρονικές συσκευές, Εξοπλισμός τεχνολογίας πληροφοριών

Χαρακτηριστικό:

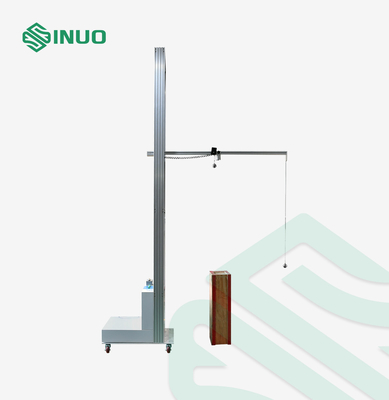

1. Δοκιμή κρούσης κάθετης πτώσης: Το σύστημα ελέγχει τον ηλεκτρομαγνήτη για να απελευθερώσει μια συμπαγή χαλύβδινη σφαίρα Φ50 mm, 500±25 g, έτσι ώστε να μπορεί να πέσει ελεύθερα από ύψος 1,3 m στην επάνω επιφάνεια του σταθμού φόρτισης και τη δοκιμή ενέργειας κρούσης του 6,5J δημιουργείται στο δείγμα.

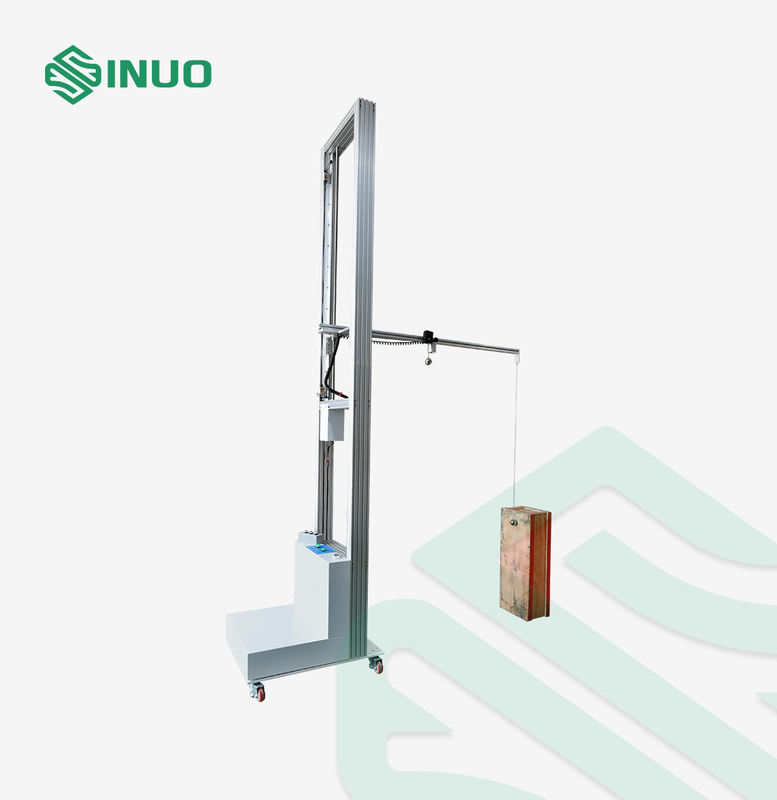

2. Δοκιμή πρόσκρουσης ταλάντευσης: Το σύστημα ελέγχει τον ηλεκτρομαγνήτη για να απελευθερώσει τη συμπαγή χαλύβδινη σφαίρα των Ф50 mm, 500±25 g, έτσι ώστε να ταλαντεύεται ελεύθερα από την οριζόντια θέση 0° κατά μήκος του χαλύβδινου συρματόσχοινου μήκους 1,3 m για να χτυπήσει την πλευρά του σταθμού φόρτισης, Στο δείγμα παράγεται δοκιμή ενέργειας κρούσης 6,5 J.η κρούση μπορεί να πραγματοποιηθεί στις πλευρές των τεσσάρων κατευθύνσεων 90° του δείγματος.
3. Χρησιμοποιώντας μια δομή τρόλεϊ, μπορεί να μετακινηθεί και να τοποθετηθεί γύρω από το δείγμα και να δοκιμάσει διαφορετικές πλευρές του δείγματος.
4. Υιοθετείται η ηλεκτρική δομή ανύψωσης, η εγκατάσταση χαλύβδινων σφαιρών εξοικονομεί εργασία και ικανοποιείται η πρόσκρουση στην κορυφή και στις πλευρικές επιφάνειες του δείγματος σε διαφορετικά ύψη.
5. Απελευθερώνεται από ηλεκτρομαγνήτη, ο οποίος μπορεί να ελεγχθεί από τηλεχειριστήριο υπερύθρων, με υψηλό συντελεστή ασφαλείας.
6. Υπάρχουν δύο τρόποι κρούσης: η κάθετη κρούση και η κρούση αιώρησης, που πληρούν πλήρως τις τυπικές απαιτήσεις
7. Ο εξοπλισμός μπορεί να πραγματοποιήσει δοκιμή σε δύο μορφές κάθετης πτώσης και κρούσης αιώρησης


Βήματα ΛειτουργίαςΓιαΣυσκευή δοκιμής πρόσκρουσης από χάλυβα


Προετοιμασία δοκιμής
1. Στερεώστε το δείγμα στην κανονική θέση για να διασφαλίσετε ότι η επιφάνεια στήριξης είναι μια άκαμπτη επιφάνεια στήριξης και ότι το έδαφος και ο τοίχος προτιμώνται ως επιφάνεια στήριξης.
2. Συνδέστε τη συσκευή στο τροφοδοτικό 220 V και επιλέξτε τη μέθοδο πτώσης σύμφωνα με το δείγμα: κάθετη πτώση ή κρούση αιώρησης.

Δοκιμή κάθετης πρόσκρουσης
1. Μετακινήστε τον εξοπλισμό έτσι ώστε η ράβδος που συγκρατεί τη χαλύβδινη σφαίρα να βρίσκεται πάνω από το δείγμα και ρυθμίστε τη θέση του ηλεκτρομαγνήτη και της κατακόρυφης χαλύβδινης σφαίρας ώστε η χαλύβδινη σφαίρα να χτυπήσει τη θέση όπου το δείγμα πρέπει να κρούεται.Σφίξτε τις βίδες για να σταθεροποιήσετε τη θέση του ηλεκτρομαγνήτη και της χαλύβδινης σφαίρας και στερεώστε τη συσκευή πέδησης στον τροχό του εξοπλισμού για να αποτρέψετε την κίνηση του εξοπλισμού.
2. Επιμηκύνετε το ατσάλινο συρματόσχοινο της χαλύβδινης σφαίρας κάθετης κρούσης σε περισσότερο από 1,3 m, τοποθετήστε τη χαλύβδινη σφαίρα στον ηλεκτρομαγνήτη και πατήστε το κουμπί απελευθέρωσης ή 5 του ασύρματου τηλεχειριστηρίου.Η ενδεικτική λυχνία του κουμπιού είναι αναμμένη και ο ηλεκτρομαγνήτης ενεργοποιείται για να προσελκύσει τη χαλύβδινη σφαίρα.
3. Πατήστε το κουμπί επάνω (ασύρματο τηλεχειριστήριο 3) ή κάτω (ασύρματο τηλεχειριστήριο 4), έτσι ώστε η απόσταση μεταξύ του πυθμένα της χαλύβδινης σφαίρας και της επιφάνειας του δείγματος να είναι 1,3 μέτρα ύψος.
4. Πατήστε ξανά το κουμπί απελευθέρωσης για να αναπηδήσει το κουμπί ή το κουμπί 6 του ασύρματου τηλεχειριστηρίου, ο ηλεκτρομαγνήτης απενεργοποιείται και η χαλύβδινη σφαίρα απελευθερώνεται και η χαλύβδινη σφαίρα βρίσκεται σε ελεύθερη πτώση για να χτυπήσει το δείγμα.

Δοκιμή ταλάντωσης κρούσης
1. Μετακινήστε τον εξοπλισμό έτσι ώστε η ταλαντούμενη χαλύβδινη σφαίρα να βρίσκεται σε κάθετη επαφή με την επιφάνεια του δείγματος.
2. Τοποθετήστε τη χαλύβδινη σφαίρα στον ηλεκτρομαγνήτη και πατήστε το κουμπί απελευθέρωσης ή το 5 του ασύρματου τηλεχειριστηρίου.Η ενδεικτική λυχνία του κουμπιού είναι αναμμένη και ο ηλεκτρομαγνήτης ενεργοποιείται για να προσελκύσει τη χαλύβδινη σφαίρα.

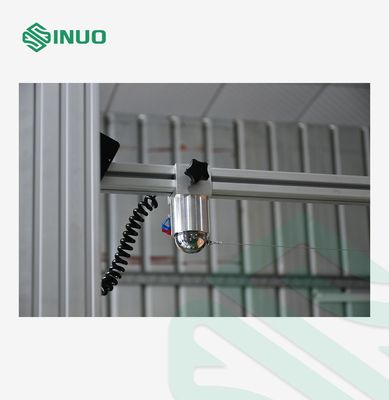

3. Χαλαρώστε τη βίδα torx στον ηλεκτρομαγνήτη, μετακινήστε την προς τα αριστερά, έτσι ώστε το συρματόσχοινο της χαλύβδινης σφαίρας να βρίσκεται σε ευθεία κατάσταση και ασφαλίστε τη βίδα torx στον ηλεκτρομαγνήτη, όπως φαίνεται στην παρακάτω εικόνα.
4. Πατήστε το κουμπί επάνω (ασύρματο τηλεχειριστήριο 3) ή κάτω (ασύρματο τηλεχειριστήριο 4) για να προσδιορίσετε το σημείο κρούσης του δείγματος.
5. Πατήστε ξανά το κουμπί απελευθέρωσης ή το κουμπί 6 του ασύρματου τηλεχειριστηρίου για να απελευθερώσετε τη χαλύβδινη σφαίρα.Η χαλύβδινη σφαίρα προσκρούει στο δείγμα σε μια κίνηση ελεύθερης πτώσης.Μετά την πρόσκρουση, πιάστε τη χαλύβδινη σφαίρα με το χέρι για να αποφύγετε τη δευτερεύουσα πρόσκρουση.

Ελέγξτε το δείγμα
Μετά τη δοκιμή, ελέγξτε τη θέση πρόσκρουσης του δείγματος και κρίνετε εάν το δείγμα είναι κατάλληλο σύμφωνα με τις τυπικές απαιτήσεις.
