Σταθμός χρέωσης εξοπλισμού δοκιμής IEC 61851 EVSE αδιάβροχο δωμάτιο δοκιμής

Αρχή δοκιμής

Το επίπεδο προστασίας χρέωσης του σωρού φθάνει γενικά σε IP54 ή IP65, και είναι απαραίτητο να διευθυνθεί μια περιεκτική δοκιμή βροχής στη χρέωση του σωρού, και η δοκιμή ψεκασμού νερού απαιτείται σε όλες τις επιφάνειες.

Εντούτοις, λόγω του εξωτερικού μεγέθους του σωρού χρέωσης (κυρίως το πρόβλημα ύψους), δεν είναι δυνατό να πλημμυριστεί πλήρως το νερό με τη χρησιμοποίηση της συμβατικής μεθόδου βροχής σωλήνων ταλάντευσης (ακόμα κι αν το μεγαλύτερο μέγεθος σωλήνων ταλάντευσης υιοθετείται), και η συσκευή δοκιμής βροχής σωλήνων ταλάντευσης καταλαμβάνει μια μεγάλη περιοχή στο κατώτατο σημείο, που απαιτεί ένα διάστημα των μετρητών 4×4×4.

Ο λόγος είναι ακριβώς μιας λόγου από εμφάνισης, η μεγαλύτερη ερώτηση χρεώνει στο σωρό τον κοινό σωρό χρέωσης μέχρι 100 κλ, μεγαλύτερος μπορεί να φθάσει σε 350 κλ, η χρησιμοποίηση του συνηθισμένου ρουλεμάν περιστροφικών πλακών δεν μπορεί να φθάσει στην απαίτηση, έτσι πρέπει να προσαρμόσει ένα σύνολο μεγάλης περιοχής, μπορεί συμπεριφορά, παραμόρφωση του σταδίου αντικειμένου, και να περιστραφεί σε έναν σταθερής ταχύτητας μπορεί να επιτευχθεί κατά τη διάρκεια της δοκιμής.

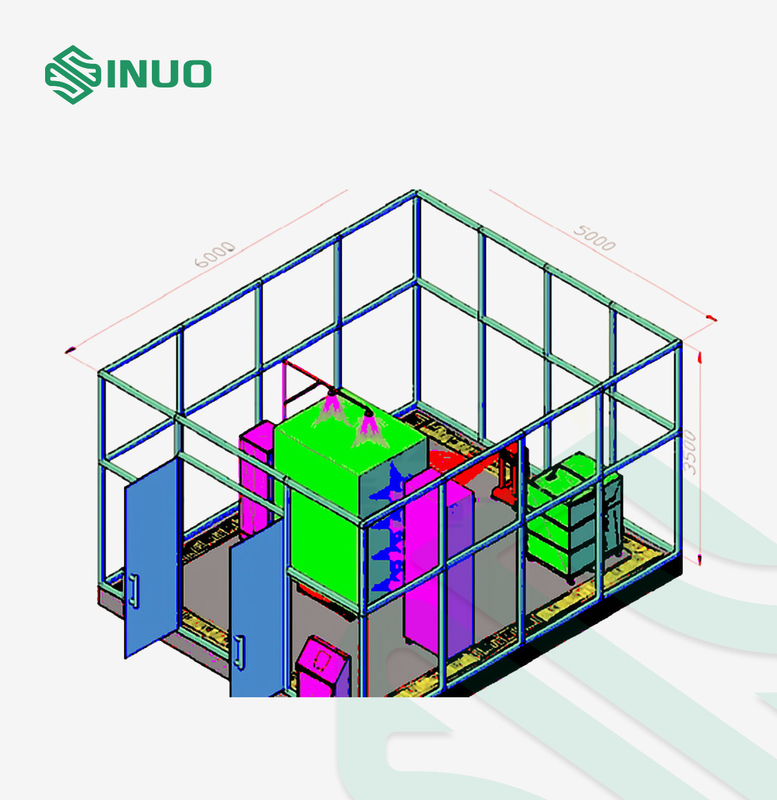

Δομή εξοπλισμού:

Το σχέδιο δοκιμής βροχής σωρών χρέωσης αποτελείται κυρίως από τη συσκευή βροχής, την ψεκάζοντας συσκευή νερού, το σύστημα παροχής νερού, το σύστημα ελέγχου και το σύστημα αποξηράνσεων. Σύμφωνα με τις απαιτήσεις IEC60529-2013 και το βιομηχανικά τυποποιημένο της χρέωσης του σωρού, το σύστημα ντους IPX4 και η πλήρης συσκευή ψεκασμού IPX5/6 εισάγονται για να συνδυάσουν το δωμάτιο δοκιμής ντους.

Χαρακτηριστικά γνωρίσματα εξοπλισμού

1. [Ολοκληρωμένος έλεγχος] μέσω του κεντρικού ενσωματωμένου συστήματος ελέγχου, έλεγχος IPX4, IPX5, κράτος ψεκασμού IPX6 τρία Χρησιμοποιώντας την ανεξάρτητες έρευνα και την ανάπτυξη των λειτουργικών διαδικασιών, όλα τα πλήκτρα λειτουργίας είναι εύκολο να θεθούν μέσω της οθόνης αφής, καθαρή διεπαφή, εύκολη να λειτουργήσει.

2. [Αυτόματο σταθερό ρεύμα] το ευφυές σύστημα παροχής νερού υιοθετεί το μετατροπέα PID για να πραγματοποιήσει το αυτόματο σταθερό ρεύμα, ελέγχει τη σε πραγματικό χρόνο ροή μέσω των ηλεκτρονικών αισθητήρων, και την επιδεικνύει άμεσα στην οθόνη αφής.

3. [Σφαιρικός ψεκασμός] η χρήση της συσκευής 4 ντους διανεμημένης ομοιόμορφα, περιοχή ψεκασμού μπορεί να φθάσει σε τουλάχιστον 3 τετραγωνικά μέτρα, σχεδόν τελείως κάλυψη όλη η εξωτερική επιφάνεια του σωρού χρέωσης (εκτός από το κατώτατο σημείο).

4. [Μετατόπιση που αισθάνεται] ο δευτερεύων ψεκασμός και ο τοπ ψεκασμός της συσκευής ντους μπορούν να αισθανθούν την απόσταση με το σωρό χρέωσης, και μπορούν αυτόματα να ρυθμίσουν την απόσταση ψεκασμού για να καλύψουν τις τυποποιημένες απαιτήσεις (τυποποιημένη σειρά απόστασης 300500mm).

5. [Ψεκασμός ταλάντευσης] το ντους μπορεί να επιτύχει τον ψεκασμό ταλάντευσης, σειρά ±50° ψεκασμού διευθετήσιμη, η συχνότητα ταλάντευσης είναι 1-20 φορές/λεπτό. IPX5 το πυροβόλο όπλο ψεκασμού μπορεί να ταλαντευθεί πάνω-κάτω στη σειρά με τον καθορισμό του ύψους ταλάντευσης.

6. [Φορτώσιμα αντικείμενα] η πλατφόρμα φόρτωσης υιοθετεί την ενσωματωμένη εγκατάσταση, ο πίνακας είναι επίπεδος με το έδαφος, ο πίνακας είναι διατηρημένος για την αυλάκωση, και ο σωρός χρέωσης μεταφέρεται από forklift, το οποίο μπορεί να είναι κατάλληλο για την εκφόρτωση. Η πλατφόρμα φόρτωσης αποτελείται από πιάτο χάλυβα 12mm το παχύ, και η βασική ικανότητα ρουλεμάν φθάνει σε 1000kg.
