Συσκευή Δοκιμής Μηχανικής Αντοχής Πολλαπλών Φορητών Πριζών IEC 60884-1:2022

Συσκευή Δοκιμής Μηχανικής Αντοχής Πολλαπλών Φορητών Πριζών IEC 60884-1:2022

Επισκόπηση Προϊόντος

Η Συσκευή Δοκιμής Μηχανικής Αντοχής Πολλαπλών Φορητών Πριζών έχει σχεδιαστεί για να αξιολογεί τη μηχανική αντοχή επανασυνδεόμενων φις και συνδετήρων οχημάτων που είναι εφοδιασμένα με εύκαμπτα καλώδια. Υποστηρίζει διαδικασίες μηχανικών δοκιμών που καθορίζονται στα σχετικά πρότυπα IEC για ηλεκτρικά αξεσουάρ και συνδετήρες φόρτισης EV.

Κατά τη διάρκεια της δοκιμής, το δείγμα απελευθερώνεται από καθορισμένο ύψος και αφήνεται να πέσει σε δάπεδο από σκυρόδεμα. Οι επαναλαμβανόμενες πτώσεις, σε συνδυασμό με περιστροφή καλωδίου 45° μεταξύ διαδοχικών πτώσεων, βοηθούν στην αξιολόγηση της μηχανικής ακεραιότητας και της αντοχής του δείγματος σε ζημιές υπό τις καθορισμένες συνθήκες δοκιμής.

Με δύο ρυθμιζόμενα ύψη δοκιμής 750 mm και 1.000 mm, αυτή η συσκευή υποστηρίζει διαφορετικές διαμορφώσεις δοκιμών για τις ισχύουσες απαιτήσεις IEC 60884-1 και IEC 62196. Είναι κατάλληλη για εργαστήρια ηλεκτρικής ασφάλειας, κατασκευαστές συνδετήρων φόρτισης EV και εγκαταστάσεις ποιοτικού ελέγχου.

Βασικά Χαρακτηριστικά

• Εφαρμογή πολλαπλών προτύπων: Σχεδιασμένο για τις σχετικές διαδικασίες δοκιμής μηχανικής αντοχής που καθορίζονται στα πρότυπα IEC 60884-1 και IEC 62196.

• Ρυθμιζόμενο ύψος δοκιμής: Υποστηρίζει ύψη πτώσης 750 mm και 1.000 mm.

• Ελεγχόμενος προσανατολισμός καλωδίου: Επιτρέπει περιστροφή 45° του εύκαμπτου καλωδίου στο σημείο στερέωσής του μεταξύ διαδοχικών πτώσεων.

• Επαναλαμβανόμενη δοκιμή πρόσκρουσης: Υποστηρίζει ακολουθία οκτώ πτώσεων σύμφωνα με την ισχύουσα διαδικασία δοκιμής.

• Δοκιμή σε δάπεδο από σκυρόδεμα: Επιτρέπει την αξιολόγηση της ακεραιότητας του δείγματος μετά από επαναλαμβανόμενες πτώσεις.

• Χρήση σε εργαστήριο και ποιοτικό έλεγχο: Κατάλληλο για κατασκευαστές ηλεκτρικών αξεσουάρ, παραγωγούς συνδετήρων EV και εργαστήρια δοκιμών προϊόντων.

Αρχή Δοκιμής

Μέθοδος Δοκιμής IEC 60884-1

Το δείγμα κρατιέται με το εύκαμπτο καλώδιό του οριζόντια, με το ελεύθερο άκρο στερεωμένο σε σημείο στερέωσης 750 mm πάνω από το δάπεδο. Στη συνέχεια, το δείγμα απελευθερώνεται και αφήνεται να πέσει σε δάπεδο από σκυρόδεμα.

Η διαδικασία επαναλαμβάνεται οκτώ φορές. Μετά από κάθε πτώση, το καλώδιο περιστρέφεται κατά 45° στο σημείο στερέωσης. Μετά την ολοκλήρωση, το δείγμα επιθεωρείται για ζημιές, χαλαρά εξαρτήματα ή αποκολλημένα μέρη σύμφωνα με τα ισχύοντα κριτήρια αποδοχής.

Μέθοδος Δοκιμής IEC 62196

Το εύκαμπτο καλώδιο, μαζί με ένα επιπλέον σχοινί ή άλλη κατάλληλη εύκαμπτη επέκταση όπου απαιτείται, στερεώνεται σε τοίχο 1.000 mm πάνω από το δάπεδο. Το συνδυασμένο μήκος είναι 2,25 m, όπως καθορίζεται στην παρεχόμενη διαδικασία δοκιμής.

Το δείγμα τοποθετείται με το καλώδιο οριζόντια και απελευθερώνεται για να πέσει σε δάπεδο από σκυρόδεμα. Η δοκιμή επαναλαμβάνεται οκτώ φορές, με το καλώδιο να περιστρέφεται κατά 45° στο σημείο στερέωσής του μεταξύ διαδοχικών πτώσεων.

Στη συνέχεια, το δείγμα επιθεωρείται σύμφωνα με τις ισχύουσες απαιτήσεις του σχετικού προτύπου IEC 62196.

Τεχνικές Παράμετροι:

1. Το ύψος πτώσης: 1000mm και 750mm, μπορεί να ρυθμιστεί.

2. Αριθμός πτώσεων: 8

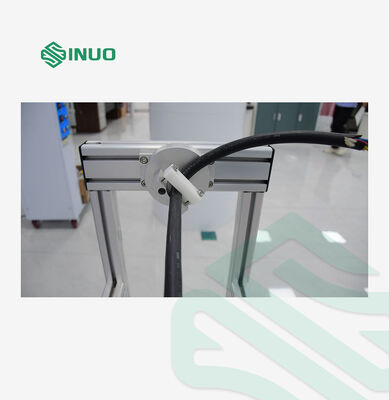

3. Συσκευή περιστροφής: 45°, μπορεί να περιστραφεί προς όλες τις κατευθύνσεις.

4. Διαστάσεις: Μ*Π*Υ 2443*360*1132mm
