| Ονομασία μάρκας: | Sinuo |
| Αριθμός μοντέλου: | SN1112D |
| Τροποποιημένο: | 1 |
| Τιμή: | Customized |
| Όροι πληρωμής: | T/T |
| Ικανότητα εφοδιασμού: | 30 σετ/μήνα |

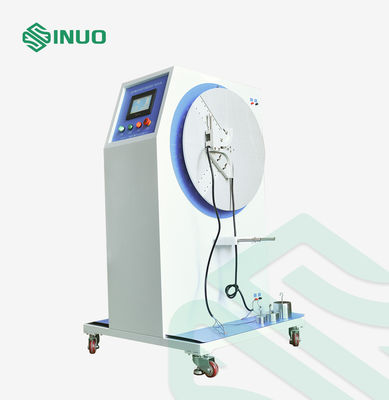

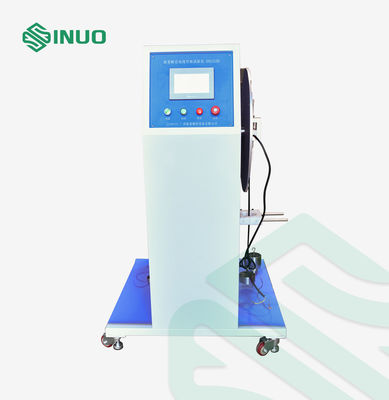

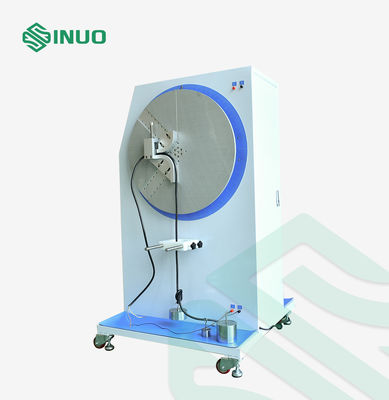

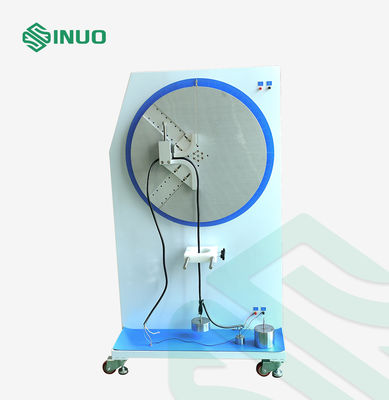

Εξοπλισμός Δοκιμής Κάμψης και Αρπαγής Κορδονιού | IEC 60227 για Έτοιμα Καλώδια με Μόνωση PVC
Πληροφορίες προϊόντος:
Ο Εξοπλισμός Δοκιμής Κάμψης και Αρπαγής Κορδονιού έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις του προτύπου IEC 60227-1 παράγραφοι 5.6.3.2, 5.6.3.3· IEC 60227-2 παράγραφοι 3.2, 3.3· και κ.λπ.
Χρησιμοποιείται για τη δοκιμή της αντοχής κάμψης των έτοιμων καλωδίων και των καλωδίων με μόνωση PVC, και επίσης χρησιμοποιείται για τη δοκιμή της θραύσης του πυρήνα φορτίου των καλωδίων με μόνωση PVC για την επαλήθευση της αξιοπιστίας τους.
Δοκιμή Κάμψης: Ένα δείγμα κορδονιού κατάλληλου μήκους πρέπει να στερεωθεί στη συσκευή όπως φαίνεται στο σχήμα 2, και να φορτωθεί με βάρος μάζας 0,5 kg. Ένα ρεύμα περίπου 0,1 A πρέπει να περάσει μέσα από τους αγωγούς.
Το δείγμα πρέπει να λυγίζει μπρος και πίσω σε κατεύθυνση κάθετη στο επίπεδο των αξόνων των αγωγών, με τις δύο ακραίες θέσεις να σχηματίζουν γωνία 90° και στις δύο πλευρές της κατακόρυφης.
Μια κάμψη είναι μια κίνηση 180° με τη δοκιμή, αυτή πρέπει να επαναληφθεί με δύο επιπλέον δείγματα, τα οποία και τα δύο πρέπει στη συνέχεια να συμμορφώνονται με την επαναλαμβανόμενη δοκιμή.
Δοκιμή Αρπαγής: Ένα δείγμα κορδονιού κατάλληλου μήκους πρέπει να συνδεθεί από το ένα άκρο σε μια άκαμπτη στήριξη και ένα βάρος μάζας 0,5 kg πρέπει να στερεωθεί στο δείγμα 0,5 m κάτω από το σημείο στήριξης. Ένα ρεύμα περίπου 0,1 A πρέπει να περάσει μέσα από τους αγωγούς. Το βάρος πρέπει να ανυψωθεί στο σημείο στήριξης και να αφεθεί ελεύθερο, πέντε φορές.
![]()
Τεχνικές παράμετροι:
| Εφαρμοζόμενο πρότυπο | IEC 60227-1 |
| Εφαρμοζόμενη παράγραφος | 5.6.3.2 |
| Σταθμός δοκιμής για κάμψη | Εφαρμόζεται σε ομάδα 40mm~130mm |
| Σταθμός δοκιμής για αρπαγή | Εφαρμόζεται σε ομάδα 160mm~500mm |
| Μέθοδος κίνησης | Κινητήρας |
| Μέθοδος ελέγχου | Έλεγχος PLC, λειτουργία οθόνης αφής |
| Γωνία κάμψης | Θετική και αρνητική κατεύθυνση: 0-360°, προεπιλογή οθόνης αφής |
| Ακτίνα εξαρτήματος κάμψης | R2,5 mm, R80 mm, R120 mm, R200mm |
| Ρυθμός κάμψης | 0~65rpm, μπορεί να προεπιλεγεί |
| Αριθμός κάμψεων | 0~999999, αριθμός προεπιλογής μνήμης έξι ψηφίων |
| Φορτίο κάμψης | 500g, 50N, 75N, 100N |
| Αριθμός αρπαγών | 0~999999, αριθμός προεπιλογής μνήμης έξι ψηφίων |
| Φορτίο αρπαγής | 500g |
| Ρεύμα φορτίου | 100mA±10mA |
![]()
