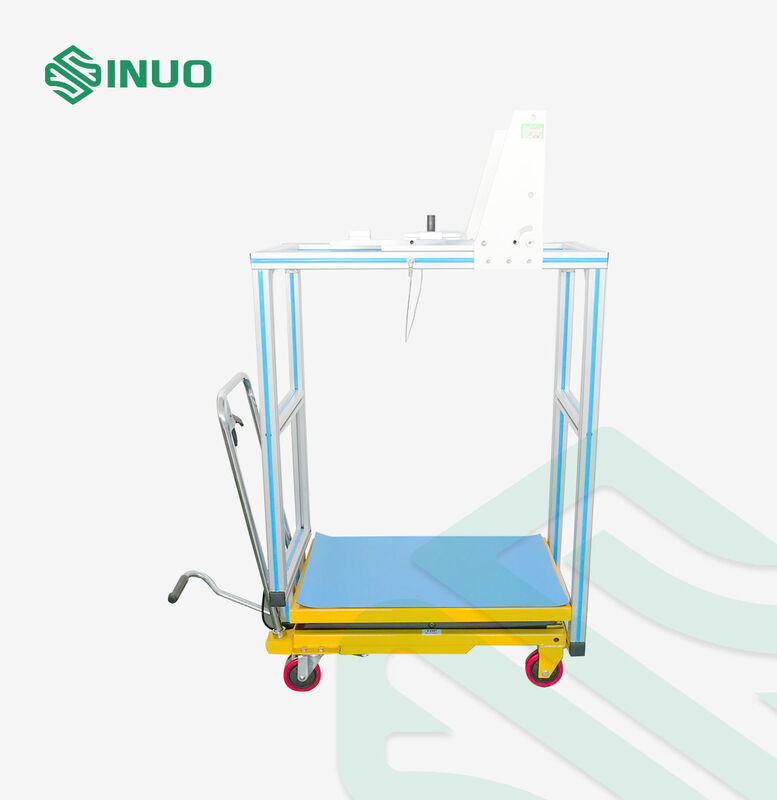

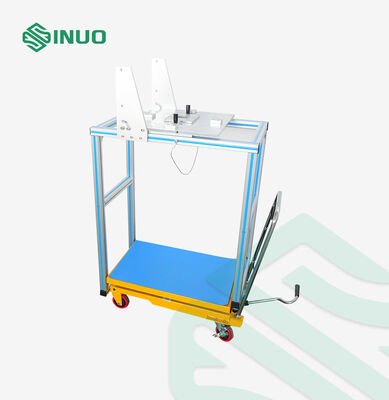

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Ονομασία μάρκας: Sinuo
Αριθμός μοντέλου: SNQC1013
Τροποποιημένο: 1
Τιμή: Customized
Όροι πληρωμής: T/T
Ικανότητα εφοδιασμού: 10 ΣΕΤ ΤΟ ΜΗΝΑ
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
Calibration Certificate (Cost Additional)
Εφαρμοσμένο Πρότυπο:
IEC 62196-1 Ρήτρα 14.1.5, 14.1.6
Εφαρμοσμένος πίνακας:
Πίνακας 5
Μέθοδος λειτουργίας:
Χειροκίνητη λειτουργία
Διαμόρφωση βάρους:
165-750N
Δοκιμαστικά βύσματα:
Προσαρμοσμένο
Δοκιμαστικός σταθμός:
Ενιαίος σταθμός
Συσκευασία λεπτομέρειες:
Θήκη από κόντρα πλακέ
Δυνατότητα προσφοράς:
10 ΣΕΤ ΤΟ ΜΗΝΑ
Επισημαίνω:

Δοκιμαστής δύναμης άντλησης EV IEC 62196-1

,

Μηχανή δοκιμής επαλήθευσης κλειδώματος ηλεκτρικού ρεύματος

,

Εξοπλισμός δοκιμών ηλεκτρικών οχημάτων με εγγύηση

Περιγραφή του προϊόντος

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Πληροφορίες για το προϊόν:

Η συσκευή δοκιμής επαλήθευσης δύναμης ανάσυρσης και κλεισίματος έχει σχεδιαστεί για τη μηχανική δοκιμή των πρίζων των ηλεκτρικών οχημάτων και των συνδέσμων του οχήματος με συσκευές κλεισίματος ή κλεισίματος.Ελέγχει τη δύναμη άντλησης που απαιτείται για την αφαίρεση ενός πρίζα δοκιμής και ελέγχει τις επιδόσεις του μηχανισμού κλειδώματος.

Η συσκευή συμμορφώνεται με τις σχετικές μεθόδους δοκιμής της IEC 62196-1:2025, παράγραφος 14.1.5, 14.1.6, σχήματα 13 και 14, και IEC 62196-3:2026, παράγραφος 14. Χρησιμοποιεί ειδικό σύστημα στερέωσης, σύστημα συμπίεσης, κύρια βάρη και συμπληρωματικά βάρη για τη σταθερή και επαναλαμβανόμενη εφαρμογή δύναμης.

Είναι κατάλληλο για κατασκευαστές συνδέσμων φόρτισης ηλεκτρικών οχημάτων, εργαστήρια EVSE, φορείς πιστοποίησης και εργαστήρια δοκιμών ηλεκτρικής ασφάλειας.

Βασικά χαρακτηριστικά:

  • Σχεδιασμένα για μηχανικές δοκιμές των πρίζων των ηλεκτρικών οχημάτων και των συνδέσμων του οχήματος
  • Υποστηρίζει την επαλήθευση της δύναμης άντλησης και την δοκιμή της συσκευής κλειδώματος
  • Εφαρμόζεται στην IEC 62196-1:2025 και στην IEC 62196-3:2026
  • Διαμόρφωση δοκιμής βάσει της IEC 62196-1 σχήματα 13 και 14
  • Η κάθετη κατεύθυνση ανάσυρσης για την εφαρμογή ελεγχόμενης δύναμης
  • Σύστημα φόρτωσης με βάση το αντίβαρο για άνετη λειτουργία
  • Ειδική συσκευή τοποθέτησης και συμπίεσης δειγμάτων
  • Τα κύρια και συμπληρωματικά βάρη που περιλαμβάνονται για την εφαρμογή της δοκιμαστικής δύναμης
  • Κατάλληλο για κατασκευαστές εξοπλισμού φόρτισης ηλεκτρικών οχημάτων και εργαστήρια ηλεκτρικής ασφάλειας
  • Συμβατό με χωριστά αγορασμένες συμμορφούμενες προς το πρότυπο πρίζες δοκιμής

Τεχνικές απαιτήσεις:

Μια δύναμη αποχώρησης

Το διακόπτη ηλεκτρικής ενέργειας ή ο διακόπτης συνδέσμου οχήματος με κλειδαριά στερεώνεται στο στήριγμα της συσκευής που απεικονίζεται στο σχήμα 13 της IEC62196-1:2025 με κάθετο άξονα διαχωρισμού,και η κίνηση του εξαρτήματος ζευγαρώματος είναι προς τα κάτω.

Η δύναμη έλξης της πρίζας πρέπει να πληροί τις απαιτήσεις του παρακάτω πίνακα.

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Β. Χαρακτηριστικά δομής

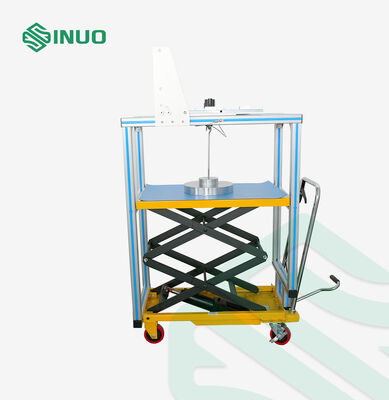

Β.1 Συσκευή ελέγχου της δύναμης άντλησης:

Η διάταξη αυτή αποτελείται κυρίως από το σύστημα εγκατάστασης, τη διάταξη συμπίεσης, το κύριο βάρος, το συμπληρωματικό βάρος και την πρίζα δοκιμής.η σφραγίδα έλξης αλλάζει σε αντιβαρύνση, το γάντζο βάρους συνδέεται απευθείας με την πρίζα δοκιμής και το ελαστικό για τη διατήρηση του δείγματος είναι διαμορφωμένο.

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Σχήμα 1

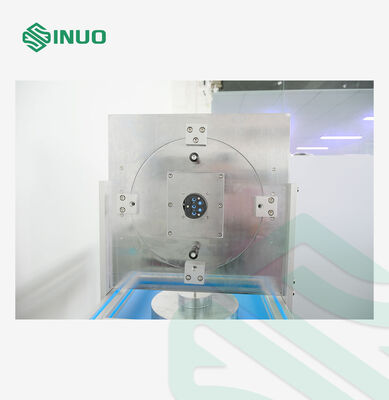

Β.2 Έλεγχος της διάταξης κλειδώματος:

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV

Δ. Σφραγίδες δοκιμής

Η πρίζα δοκιμής, σύμφωνα με τα σχετικά τυποποιημένα φύλλα, πρέπει να διαθέτει επαφές λεπτής αλεψίστρωσης από σκληροποιημένο χάλυβα, με επιφανειακή τραχύτητα που δεν υπερβαίνει το 0,8 μm πάνω από το ενεργό μήκος τους και διαχωρισμένοι στις ονομαστικές αποστάσεις, με ανοχή ±0,05 mm.

Η διάσταση των επαφών των βρύσεων ή η απόσταση μεταξύ των επιφανειών επαφής για άλλους τύπους επαφών των βρύσεων πρέπει να είναι σύμφωνη με τις ελάχιστες διαστάσεις που αναφέρονται στα σχετικά τυποποιημένα φύλλα.,με ανοχή+0,010χμ

Οι πρίζες δοκιμής δεν περιλαμβάνονται στην εν λόγω συσκευή δοκιμής, χρησιμοποιήστε τις πρίζες δοκιμής που έχει ήδη παραγγείλει ξεχωριστά ο πελάτης ως εξής:

Πίνακας 3

Όχι: Τύπος Σχήμα αριθ.: Ονομασία Ποσότητα ΕΠΕ
1 IEC62196-2/Ed.3/CDV © IEC(E) ΤΑΝΑΡΤΙΚΟ ΣΥΜΒΟΥΛΙΟ 2 - ΣΥΜΒΟΥΛΙΟ 1 Εισαγωγή του οχήματος δοκιμής: 63 A, 480 V ΤΡΙΦΑΣΙΚΗ Ή 70 A, 250 V ΜΙΑΦΑΣΙΚΗ 1
2 IEC62196-3/Ed.2/CDV © IEC(E) ΤΑΝΤΑΡΜΑΤΙΚΟ ΣΥΜΒΟΥΛΙΟ 3 - ΙΒΑ ΕΜΠΟΔΟΣ ΕΙΣΤΡΟΠΟΥ 2, 3 και 4 ΣΥΜΒΟΥΛΙΟ 2 Δοκιμαστική είσοδος του οχήματος 1

Για το σχήμα 13, δοκιμή
Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV


Για το σχήμα 14 δοκιμή

Δοκιμαστική συσκευή ελέγχου της δύναμης άντλησης και της επαλήθευσης της ράβδου IEC 62196-1 EV
