Δοκιμαστής δύναμης εξαγωγής πιστολιού φόρτισης EV IEC 62196-3 για δοκιμή εισαγωγής συνδετήρα EV

Δοκιμαστής δύναμης ανάσυρσης από το όπλο φόρτισης EV για δοκιμή εισαγωγής συνδέσμου EV

Επισκόπηση του προϊόντος

Η συσκευή δοκιμής δύναμης άντλησης SNQC1013A συμμορφώνεται με την IEC 62196-3:2026, παράγραφος 16.16, ειδικά αναπτύχθηκε για την επαλήθευση της απόδοσης της δύναμης εισαγωγής και ανάληψης της διεπαφής φόρτισης EV.

Ο σχεδιασμός της διεπαφής φόρτισης ηλεκτρικών οχημάτων απαιτεί βολική λειτουργία συνδυασμού των πυροβόλων.Ο εξοπλισμός δοκιμής αυτός επαληθεύει κατά πόσον η μέγιστη δύναμη εισαγωγής κατά τη σύνδεση του όπλου φόρτισης στην πρίζα του οχήματος πληροί τα όρια των προδιαγραφών πρότυπου..

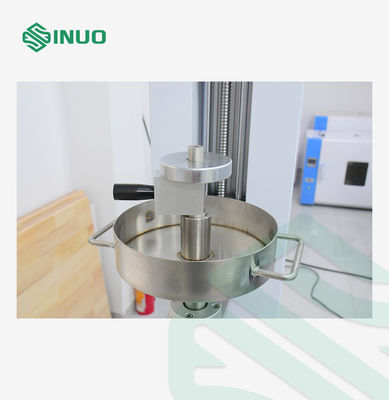

Κατά τη διάρκεια της δοκιμής δύναμης εισαγωγής: τοποθετήστε το όπλο φόρτισης κατακόρυφα προς τα κάτω, φορτώστε το σύνολο κύριο βάρος που καθορίζεται στο πρότυπο στο όπλο φόρτισης.8 kg βοηθητικό βάρος σε ελεύθερη πτώση από ύψος 5 cm και χτύπημα στο κύριο σύνολο βάρουςΜετά την πρόσκρουση, το όπλο φόρτισης πρέπει να εντάσσεται πλήρως στην πρίζα και να φτάνει στην απαιτούμενη θέση επαφής.

Χρησιμοποιείται ευρέως για δοκιμή δύναμης εισαγωγής της πρίζας του πυροβόλου φόρτισης ηλεκτρικών οχημάτων με εναλλασσόμενο ρεύμα και συνεχές ρεύμα, δοκιμή μηχανικής απόδοσης εργαστηριακών συνδέσεων φόρτισης ηλεκτρικών οχημάτων, δοκιμή συμμόρφωσης διεπαφής φόρτισης IEC 62196,Εργαστηριακό έλεγχο ποιότητας αυτοκινήτων νέων ενεργειακών εξαρτημάτων.

Αρχή λειτουργίας

Ο δοκιμαστής προσομοιώνει τις πραγματικές συνθήκες λειτουργίας του EV. Εφαρμόζοντας το στατικό κύριο βάρος συν το φορτίο πρόσκρουσης από το βοηθητικό βάρος,αναπαράγει το πραγματικό σενάριο εισαγωγής του όπλου φόρτισης και της συναρμολόγησης της πρίζαςΗ παρακολούθηση της τιμής δύναμης σε πραγματικό χρόνο καταγράφει τη δύναμη εισαγωγής για να κρίνει εάν ο συνδετήρας φόρτισης μπορεί να τοποθετηθεί πλήρως υπό τις συνθήκες τυποποιημένου φορτίου.επαλήθευση της ορθολογικότητας της μηχανικής δομής της διεπαφής φόρτισης.

Τεχνικές παραμέτρους:

Χαρακτηριστικά του προϊόντος

1. Τυπική συμμόρφωση: Ακολουθεί πλήρως την παράγραφο 16 της IEC 62196-3:2026.16, πληροί τις απαιτήσεις της δοκιμής πιστοποίησης δύναμης εισαγωγής του συνδέσμου φόρτισης ηλεκτρικών οχημάτων.

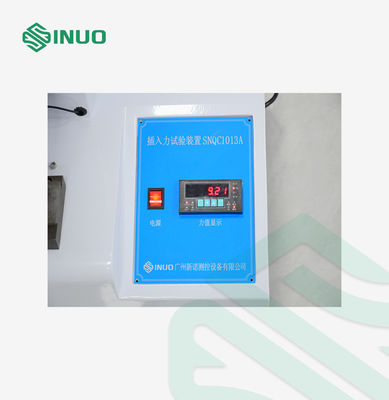

2. Παρακολούθηση της δύναμης σε πραγματικό χρόνο: υιοθετεί αισθητήρα πίεσης παλμού συνδυασμένο με όργανο οθόνης, οπτική και άμεση ανάγνωση δεδομένων δύναμης.
3. Δομή ακριβούς θέσης: Εξοπλισμένο με ακριβή διαφάνεια και μακρύ γραμμικό ρουλευτή, εξασφαλίζει σταθερή αρχική θέση κατά τη διάρκεια της δοκιμής εισαγωγής.
4. Ρυθμίσιμο όργανο για το όπλο φόρτισης: Σχεδιασμός λαβής σύσφιξης, ρυθμιζόμενη γωνία, διατηρεί την κεφαλή του όπλου κατακόρυφα κάτω κατά τη διάρκεια της δοκιμής.
5. Ευέλικτος συνδυασμός βάρους: Προσαρμοσμένα τυποποιημένα κύρια βάρη για τα όπλα φόρτισης AC/DC, συνδυασμένα με σφαίρες από χάλυβα 10 kg για λεπτομερή ρύθμιση του βάρους για την ικανοποίηση διαφορετικών απαιτήσεων δοκιμής.
6. Σύστημα χειροκίνητης λειτουργίας: Χειροκίνητη ανύψωση, χειροκίνητη πτώση βοηθητικού βάρους, απλή λειτουργία, χαμηλό ποσοστό αποτυχίας, κατάλληλη για εργαστηριακή δοκιμή συμμόρφωσης.
