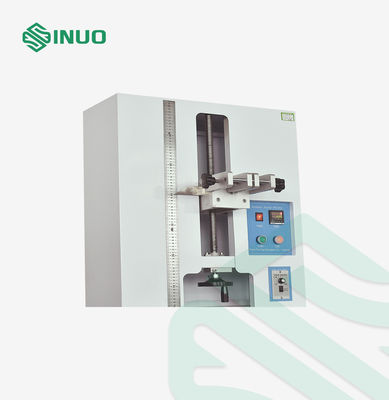

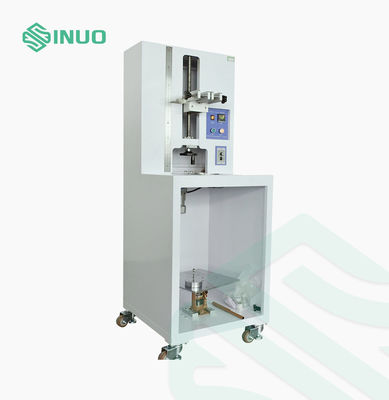

Εξοπλισμός Δοκιμής Μηχανικής Σύνδεσης Τερματικού IEC 62196 Δοκιμαστής Τερματικού Βιδωτής Σύσφιξης

Πληροφορίες Προϊόντος

Αυτό το μηχάνημα δοκιμών συμμορφώνεται με το IEC 62196-3:2026 παράγραφο 13, IEC 62196-1:2022 παράγραφο 13.3.1 σχήμα 12, πίνακα 5.

Αυτή η συμμόρφωση χρησιμοποιείται για την κρίση εάν ο σχεδιασμός και η δομή του τερματικού βιδωτής σύσφιξης αντιστοιχούν στην απαίτηση μη υπερβολικής ζημίας στο καλώδιο. Επιπλέον, χρησιμοποιείται επίσης για να ελέγξει εάν το τερματικό βιδωτής σύσφιξης μπορεί να αντέξει την τάση κατά τη διάρκεια της κανονικής χρήσης.

Οι χρόνοι δοκιμής μπορούν να προκαθοριστούν πριν από τη δοκιμή, και η συμμόρφωση σταματά αυτόματα με συναγερμό όταν επιτευχθούν οι χρόνοι δοκιμής.

Βασικά Χαρακτηριστικά

• Σχεδιασμένο για μηχανική δοκιμή τερματικού βιδωτής σύσφιξης
• Εφαρμόσιμο για αξιολόγηση τερματικού σύνδεσης φόρτισης EV
• Υποστηρίζει τις απαιτήσεις δοκιμής τερματικού IEC 62196
• Ταχύτητα δοκιμής: 10 ± 2 σ.α.λ.
• Διάμετρος περιστροφής: 75 mm
• Ρυθμιζόμενο ύψος δοκιμής: 260–660 mm
• Κύκλοι δοκιμής έως 9999
• Εναλλάξιμες οπές οδηγών για διαφορετικά μεγέθη καλωδίων
• Διαμορφώσιμα βάρη δοκιμής από 0,4–70,3 kg
• Αυτόματη διακοπή και συναγερμός μετά από προκαθορισμένους κύκλους

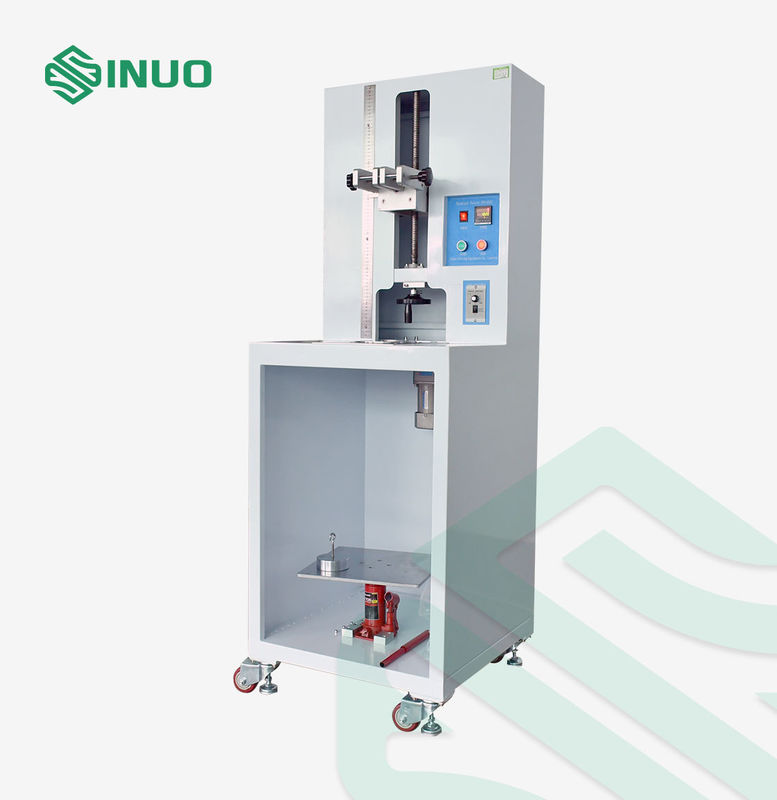

• Χειροκίνητο καρότσι ανύψωσης για ευκολότερο χειρισμό βαρέων βαρών

Αρχή Μηχανικής Δοκιμής

Το δείγμα δοκιμής ασφαλίζεται στο εξάρτημα και υποβάλλεται σε ελεγχόμενη περιστροφική κίνηση μαζί με την καθορισμένη δοκιμαστική φόρτιση.

Το ρυθμιζόμενο συνδυασμός οδηγού και μάζας επιτρέπει την αξιολόγηση διαφορετικών συνδυασμών τερματικού και αγωγού υπό αντίστοιχες συνθήκες μηχανικής φόρτισης.

Αυτό βοηθά στην αξιολόγηση:

• Μηχανική αντοχή τερματικού
• Ανθεκτικότητα τερματικού βιδωτής σύσφιξης
• Προστασία αγωγού από υπερβολική ζημιά
• Αντοχή σε μηχανική καταπόνηση κατά την κανονική λειτουργία
• Δομική αξιοπιστία τερματικών σύνδεσης φόρτισης EV

Τεχνικές παράμετροι

Ο συνδυασμός οδηγού και μάζας είναι όπως στον παρακάτω πίνακα:
