Θάλαμος Δοκιμής Εκτόξευσης Νερού IEC60529 IPX9K, Ελεγκτής 80-100bar 80°C Ελεγχόμενος με PLC για Εξαρτήματα Ηλεκτρικών Οχημάτων

Θάλαμος Δοκιμής Εκτόξευσης Νερού IEC60529 IPX9K, 80-100bar 80°C Ελεγκτής με PLC για Ηλεκτρικά Εξαρτήματα Οχημάτων EV

Εισαγωγή Προϊόντος

Αυτός ο θάλαμος δοκιμής συμμορφώνεται με τα πρότυπα IEC 60529:1989 + A1:1999 + A2:2013 Άρθρο 14.2.9, DIN40050-9 και ISO20653. Επαληθεύει τους βαθμούς προστασίας IP των περιβλημάτων ηλεκτρικού εξοπλισμού οδικών οχημάτων, δοκιμάζοντας την προστασία από στερεά ξένα αντικείμενα, συμπεριλαμβανομένης της εισχώρησης σκόνης και νερού.

Χρησιμοποιείται για την επιθεώρηση περιβλημάτων εξοπλισμού για δοκιμές συμπληρωματικού κωδικού IP και πραγματοποιεί αδιάβροχες δοκιμές υψηλής θερμοκρασίας και υψηλής πίεσης για ηλεκτρικά και αυτοκινητοβιομηχανικά εξαρτήματα, ειδικά για εξαρτήματα EV.

Τα δείγματα δοκιμής περιλαμβάνουν προϊόντα που απαιτούν αδιάβροχη δοκιμή βαθμού IPX9, όπως εξαρτήματα αυτοκινήτων, μοτοσικλετών, EV, ηλεκτρικά και ηλεκτρονικά εξαρτήματα.

Χαρακτηριστικά Υλικού και Δομής

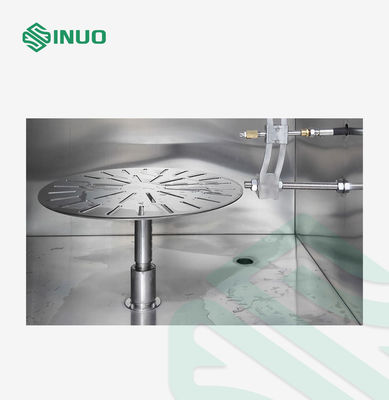

Το εξωτερικό περίβλημα είναι κατασκευασμένο από επικαλυμμένο χαλύβδινο φύλλο υψηλής ποιότητας και ο εσωτερικός θάλαμος είναι κατασκευασμένος από ανοξείδωτο χάλυβα SUS304. Το άνω μέρος του θαλάμου είναι η περιοχή δοκιμής και το τμήμα ελέγχου. Το κάτω μέρος είναι εξοπλισμένο με εισαγόμενη ιταλική αντλία υψηλής πίεσης, ηλεκτροβαλβίδες, δεξαμενή σταθερής θερμοκρασίας από ανοξείδωτο χάλυβα SUS304 και δεξαμενή ανάδρασης νερού, κινητήρα περιστροφικού τραπεζιού και μηχανισμό μείωσης ταχύτητας.

Όλες οι ρυθμίσεις ελέγχου: θερμοκρασία νερού, έλεγχος ακροφυσίων, πίεση, χρόνος δοκιμής και παράμετροι ροής ελέγχονται από PLC και ρυθμίζονται μέσω οθόνης αφής 7 ιντσών.

Τεχνικές Παράμετροι

Βασικά Χαρακτηριστικά

1. . Σχεδιασμένο για επαλήθευση αδιαβροχοποίησης IPX9 για ηλεκτρικά περιβλήματα EV και ηλεκτρονικά συγκροτήματα οδικών οχημάτων, σύμφωνα με το πρότυπο προστασίας IP αυτοκινήτων ISO20653.
2. . Εξοπλισμένο με εισαγόμενη ιταλική αντλία υψηλής πίεσης και κινητήρα περιστροφικού τραπεζιού για παροχή σταθερής εκτόξευσης νερού υψηλής θερμοκρασίας και υψηλής πίεσης για δοκιμές αξιοπιστίας εξαρτημάτων EV.
3. . Έλεγχος PLC + οθόνη αφής 7 ιντσών. Οι χειριστές μπορούν να προρυθμίσουν τη θερμοκρασία νερού, την πίεση εκτόξευσης, την ακολουθία γωνιών και τους κύκλους δοκιμής για πιστοποίηση εξαρτημάτων EV.
4. . Τα ακροφύσια υποστηρίζουν προγραμματιζόμενο διαδοχικό ψεκασμό πολλαπλών γωνιών, καλύπτοντας πλήρως τις απαιτήσεις δοκιμής IPX9 του ISO20653 για εξαρτήματα φόρτισης EV, ελεγκτές οχημάτων και περιβλήματα ηλεκτρικών συστημάτων επί του οχήματος.
5.   Ο εσωτερικός θάλαμος και οι δεξαμενές νερού από ανοξείδωτο χάλυβα SUS304 αντέχουν στη διάβρωση από μακροχρόνιες δοκιμές ζεστού νερού.
6.   Το κλειστό σύστημα κυκλοφορίας νερού μειώνει την κατανάλωση νερού για συνεχή δοκιμή παρτίδων ανταλλακτικών EV.
7.   Η πόρτα από σκληρυμένο γυαλί με υαλοκαθαριστήρα επιτρέπει οπτική επιθεώρηση σε πραγματικό χρόνο κατά τη διάρκεια της δοκιμής αδιαβροχοποίησης περιβλημάτων EV.
