Δοκιμαστικό εξοπλισμό θερμικών σοκ για ποδήλατο υψηλών και χαμηλών θερμοκρασιών IEC 60068

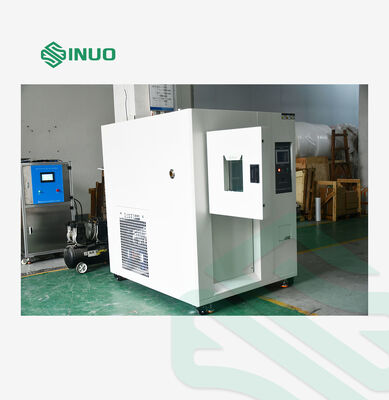

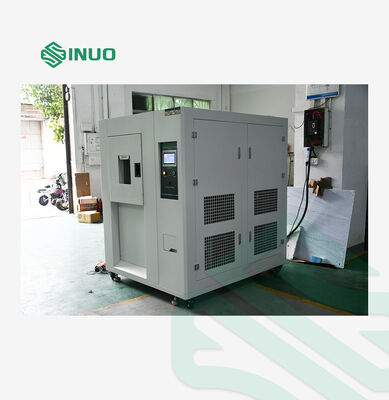

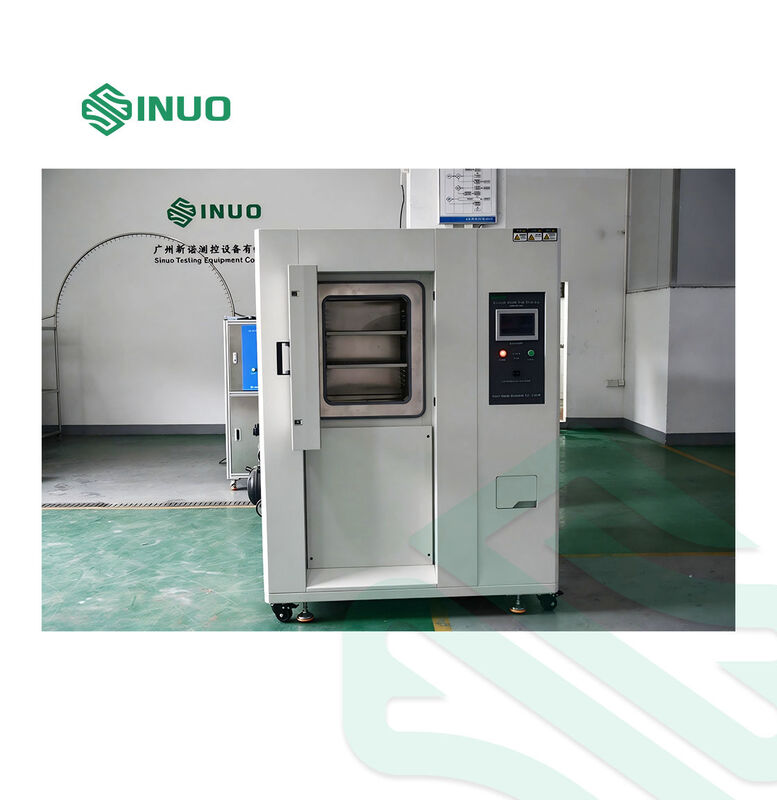

Ο θάλαμος δοκιμής θερμικών σοκ έχει σχεδιαστεί για την αξιολόγηση του τρόπου με τον οποίο τα προϊόντα και τα υλικά αντέχουν σε γρήγορες μεταβάσεις μεταξύ υψηλών και χαμηλών συνθηκών θερμοκρασίας.Σε αντίθεση με το συμβατικό εξοπλισμό ποδηλασίας θερμοκρασίας, this environmental test chamber uses separate high-temperature and low-temperature storage zones together with an independent test area to achieve rapid temperature changes while the test specimen remains stationary.
Με εύρος θερμοκρασίας από -60 °C έως +200 °C και καθορισμένο χρόνο ανάκτησης από την πρόσκρουση ≤ 5 δευτερόλεπτα, ο θάλαμος είναι κατάλληλος για επιταχυνόμενες δοκιμές περιβαλλοντικών και αξιοπιστίας των κατασκευαστικών στοιχείων,Συγκροτήματα και υλικά.
Μπορεί να χρησιμοποιηθεί σε βιομηχανίες, συμπεριλαμβανομένων κατασκευαστικών στοιχείων αυτοκινήτων, ηλεκτρικών και ηλεκτρονικών προϊόντων, πλαστικών, καουτσούκ, μεταλλικών προϊόντων, δοκιμών υλικών και εργαστηρίων διασφάλισης ποιότητας.
Το σύστημα έχει σχεδιαστεί σύμφωνα με τις απαιτήσεις που σχετίζονται με τις περιβαλλοντικές δοκιμές IEC 60068, συμπεριλαμβανομένων των δοκιμών σε κρύο, ξηρή θερμότητα και αλλαγή θερμοκρασίας.

Βασικά χαρακτηριστικά

Γρήγορη μετάβαση υψηλών/χαμηλών θερμοκρασιών

Ο θάλαμος υποστηρίζει δοκιμές υψηλής θερμοκρασίας από θερμοκρασία δωματίου έως +200°C και δοκιμές χαμηλής θερμοκρασίας από θερμοκρασία δωματίου έως -60°C.Ο καθορισμένος χρόνος ανάκτησης από την θερμοκρασία είναι ≤5 δευτερόλεπτα για -60 °C έως +200 °C..

Διαχωρισμένες ζώνες θερμοκρασίας

Το σύστημα περιλαμβάνει:

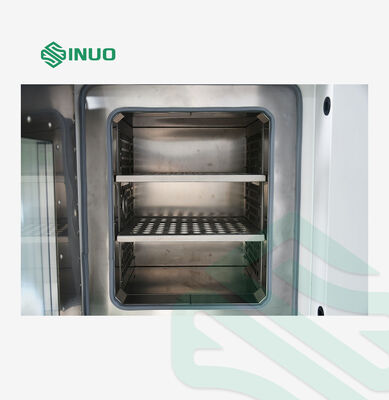

• Ανεξάρτητη περιοχή δοκιμής προϊόντος
• Περιοχή αποθήκευσης θερμότητας υψηλής θερμοκρασίας
• Χώρος αποθήκευσης ψύξης χαμηλής θερμοκρασίας

Αυτή η διαμόρφωση επιτρέπει την ταχεία μετάβαση μεταξύ των συνθηκών θερμοκρασίας χωρίς να απαιτείται η χειροκίνητη μεταφορά του δείγματος μεταξύ των θαλάμων.

Ακριβής έλεγχος θερμοκρασίας

Ο θάλαμος δοκιμής παρέχει:

• Διακυμάνσεις θερμοκρασίας:±0,5°C
• Απόκλιση θερμοκρασίας:±2°C
• Ανάλυση θερμοκρασίας:0.1°C
• Ακριβότητα θερμοκρασίας:± 0,01°C

Αυτές οι λειτουργίες ελέγχου υποστηρίζουν επαναλαμβανόμενες περιβαλλοντικές δοκιμές και έλεγχο ποιότητας εργαστηρίου.

Προγραμματισμός ελέγχου δοκιμής

Μια 7-ιντσών έγχρωμη οθόνη LCD αφής με έλεγχο PLC επιτρέπει στους χειριστές να ρυθμίζουν τα προφίλ θερμοκρασίας, να παρακολουθούν τις συνθήκες δοκιμής και να καταγράφουν δεδομένα λειτουργίας.προγραμματισμένη δοκιμή και προγραμματισμένη εκκίνηση.
Μπορεί να αποθηκευτούν έως και 120 προγράμματα δοκιμών, με μέγιστο χρόνο ρύθμισης 99 ωρών και 59 λεπτών ανά τμήμα.

Παρακολούθηση και επικοινωνία δεδομένων

Η αίθουσα παρέχειRS232 και USB διεπαφέςκαι μπορεί να συνδεθεί σε υπολογιστή για την προβολή καμπύλης θερμοκρασίας, τη συλλογή δεδομένων δοκιμής και την παρακολούθηση του εξοπλισμού.

Τεχνικές παραμέτρους:

Διαχείριση δεδομένων ελέγχου και δοκιμών

Το έξυπνο σύστημα ελέγχου συνδυάζει τη ρύθμιση της θερμοκρασίας, τη θέρμανση, τη ψύξη και τη διαχείριση του προγράμματος δοκιμής σε μία διεπαφή.
Το χειριστήριο με οθόνη αφής μπορεί να εμφανίζει:

• Θερμοκρασία ρύθμισης (SV)
• Η πραγματική θερμοκρασία (PV)
• Συνολικός χρόνος λειτουργίας
• Τρέχον τμήμα προγράμματος
• Άλλος χρόνος δοκιμής
• Αριθμός κύκλων
• Κατάσταση θέρμανσης
• Κατάσταση ψύξης
• Κύκλες θερμοκρασίας σε πραγματικό χρόνο
• Ιστορικά δεδομένα λειτουργίας
• Λάθος πληροφορία

Ο ελεγκτής υποστηρίζει λειτουργία σταθερής θερμοκρασίας, προγραμματιζόμενο κύκλο θερμοκρασίας και προγραμματισμένη εκκίνηση.Οι χειριστές μπορούν επίσης να παραλείψουν τμήματα προγράμματος ή να διατηρήσουν μια επιλεγμένη λειτουργία κατά την εκτέλεση του προγράμματος.
Το σύστημα περιλαμβάνει αυτόματη ανίχνευση σφαλμάτων και λειτουργίες συναγερμού για να βοηθήσει στην αναγνώριση μη φυσιολογικών συνθηκών λειτουργίας.

Τρόποι δοκιμής θερμοκρασίας-σοκ

Ο θάλαμος υποστηρίζει διάφορες ακολουθίες λειτουργίας σύμφωνα με το απαιτούμενο προφίλ δοκιμής:

Αυτές οι προγραμματιζόμενες λειτουργίες καθιστούν τον εξοπλισμό κατάλληλο για ένα ευρύ φάσμα εφαρμογών δοκιμών κύκλου θερμοκρασίας, θερμικού σοκ και περιβαλλοντικής αξιοπιστίας.

Σύστημα ψύξης και θερμικής διαχείρισης
Το σύστημα ψύξης χρησιμοποιεί ημιαρμητική διαμόρφωση συμπιεστή και αυτόματο έλεγχο ενέργειας ψύξης.
Το σύστημα περιλαμβάνει:

• Εξαιρετικά υψηλής απόδοσης εξατμιστής τύπου πτερύγων
• Αυτόματη ρύθμιση της χωρητικότητας ψύξης
• Συμπλέκτες διαστολής υψηλής ακρίβειας
• Διαχωριστής ελαίου
• Συστατικά αποξηρατικού
• Αυτόματος έλεγχος της ισχύος ψύξης
• Αυτόματη απόψυξη
• Σύστημα αποστράγγισης συμπυκνωμένου

Το κύκλωμα ψύξης κατασκευάζεται με χρήση προστατευόμενης από άζωτο συγκόλλησης και επεξεργασίας υπό κενό για τη βελτίωση της εσωτερικής καθαρότητας και της αξιοπιστίας του συστήματος.
