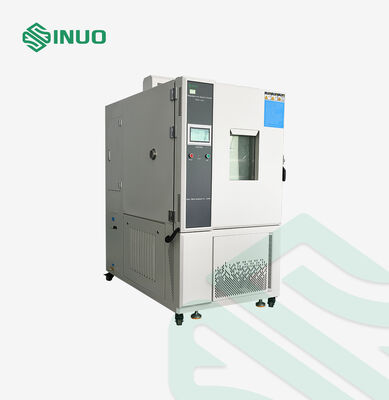

Θάλαμος Περιβαλλοντικών Δοκιμών Ανθεκτικός σε Εκρήξεις IEC 60068-2-1 για Δοκιμές Θερμοκρασίας & Υγρασίας

Έλεγχος & Λειτουργία

Έξυπνο σύστημα ελέγχου PLC και οθόνης αφής

Μέγεθος Θαλάμου

Εσωτερικό Μέγεθος

Εξωτερικό Μέγεθος

1000*1000*1000 mm

1250*2150*1950 mm

Εύρος Θερμοκρασίας

-70 °C ~+150°C

Εύρος Υγρασίας

20%～98%RH

(Θερμοκρασία: 20°C&uff5e85°C, ανατρέξτε στο διάγραμμα ελεγχόμενου εύρους θερμοκρασίας και υγρασίας, χωρίς ενεργό θερμικό φορτίο)

Διακύμανση Θερμοκρασίας

±0.5°C

Διακύμανση Υγρασίας

≤2.5%

Απόκλιση Θερμοκρασίας

≤±2.0°C

Απόκλιση Υγρασίας

≤±3%

Ρυθμός Θέρμανσης

-70°C→+150°C ≤2-3°C/min Μέσος Όρος Χωρίς Φορτίο

Ρυθμός Ψύξης

+150°C→-70°C ≤1°C/min Μέσος Όρος Χωρίς Φορτίο

Συνθήκη Φορτίου

Καμία

Θόρυβος Λειτουργίας

Επίπεδο ήχου ≤70dB(A)

(Μετρημένο σε ηχομονωμένο θάλαμο με θερμοκρασία περιβάλλοντος 25°C και χαμηλή αντήχηση. Χρησιμοποιώντας στάθμιση Α, δοκιμάστε τον μέσο όρο 9 σημείων. Κάθε σημείο δοκιμής απέχει 1 μέτρο από την πηγή θορύβου οριζόντια και 1 μέτρο πάνω από το έδαφος.)

Δομή μόνωσης περιβλήματος

1. Υλικό εξωτερικού τοιχώματος: Επίστρωση πλάκας Α3.

2. Υλικό εσωτερικού τοιχώματος: πλάκα ανοξείδωτου χάλυβα SUS﹟304 με βουρτσισμένη επιφάνεια.

3. Υλικό θερμομόνωσης θαλάμου: 100mm άκαμπτος αφρός πολυουρεθάνης ανθεκτικός σε υψηλές θερμοκρασίες.

4. Υλικό μόνωσης πόρτας θαλάμου: 100mm άκαμπτος αφρός πολυουρεθάνης ανθεκτικός σε υψηλές θερμοκρασίες.

Αντοχή κάτω δομής

Η ικανότητα βάρους της ράγας στο κάτω μέρος του θαλάμου δοκιμών: ≤100Kg/m² (φορτίο)

Κανάλι κλιματισμού

1. Φυγοκεντρικοί ανεμιστήρες μακράς ακτίνας από ανοξείδωτο χάλυβα: 4 σετ/90W.

2. Ανεμιστήρας, θερμαντήρας, εξατμιστής (επίσης αφυγραντήρας), συσκευή αποστράγγισης, θύρα ισορροπίας πίεσης, ρυθμιζόμενο εκτροπέας αέρα, αισθητήρας θερμοκρασίας

Τυπική διαμόρφωση θαλάμου δοκιμών

1. Παράθυρο παρατήρησης: 400x600x40mm 3-στρωματικό σκληρυμένο γυαλί κενού

2. Επίπεδες ενσωματωμένες λαβές

3. Μεντεσέδες πόρτας: Μεντεσέδες SUS #304 εισαγωγής

4. Λάμπα εξοικονόμησης ενέργειας εντός του θαλάμου

5. Οπή καλωδίου: φ100mm 1 τεμάχιο

Πόρτα θαλάμου

1. Η μονόφυλλη πόρτα ανοίγει προς τα έξω, με τον μεντεσέ στα αριστερά και τη λαβή στα δεξιά (όταν κοιτάζετε το μπροστινό μέρος του κουτιού).

2. Εξοπλισμένη με μηχανισμό ασφάλισης πόρτας (η πόρτα μπορεί να ανοίξει εντός του θαλάμου δοκιμών), η πόρτα είναι εξοπλισμένη με ηλεκτρική θέρμανση για αποφυγή συμπύκνωσης και ορατό εύρος του μονωτικού παραθύρου παρατήρησης (W400×H600mm). Το πλαίσιο της πόρτας είναι εξοπλισμένο με ηλεκτρική συσκευή θέρμανσης κατά της συμπύκνωσης.

Αντιεκρηκτική θύρα ανακούφισης πίεσης

Ο εξοπλισμός είναι εξοπλισμένος με μία αντιεκρηκτική θύρα ανακούφισης πίεσης στην αριστερή πλευρά, διαστάσεων 300mm × 300mm. Όταν η εσωτερική πίεση του θαλάμου είναι ≥0.104MPa, η θύρα ανακούφισης πίεσης θα ανοίξει αυτόματα.

Αντιεκρηκτική αλυσίδα

Αντιεκρηκτικό παράθυρο

Πίνακας ελέγχου

Ελεγκτής οθόνη 7 ιντσών, οθόνη ελέγχου θερμοκρασίας (υγρασίας), φωτεινή ένδειξη λειτουργίας και κουμπί φωτισμού.

Μηχανοστάσιο

Μονάδα ψύξης, δίσκος νερού συμπιεστή, συσκευή ανακούφισης πίεσης, συσκευή θέρμανσης

Πίνακας διανομής ισχύος

Πίνακας διανομής, ανεμιστήρας ψύξης, κύριος διακόπτης ισχύος, μετασχηματιστής, ενδιάμεσο ρελέ, χρονικό ρελέ, συμπαγές ρελέ, επαφέας AC, αυτόματος διακόπτης

Θερμαντήρας

1. Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα σε σχήμα ψύκτρας με πτερύγια

2. Μέθοδος ελέγχου θέρμανσης: SSR (Solid State Relay) μη επαφής διαμόρφωση πλάτους παλμού σταθερής περιόδου

3. Ισχύς θέρμανσης: περίπου 4KW

Οπή καλωδίου τροφοδοσίας

Βρίσκεται στο πίσω μέρος του θαλάμου
