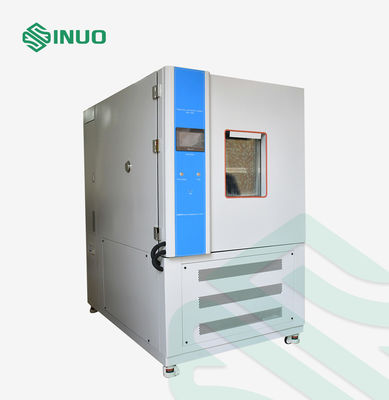

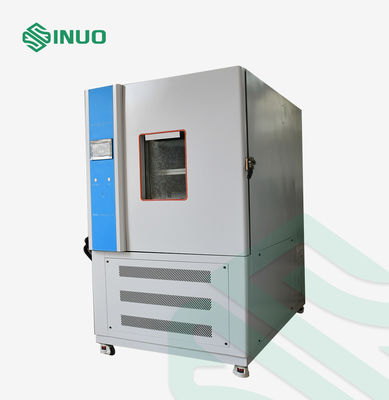

Θάλαμος Δοκιμών Θερμοκρασίας και Υγρασίας IEC 60068 -70°C έως +150°C Περιβαλλοντική Δοκιμή

Θάλαμος Δοκιμών Θερμοκρασίας και Υγρασίας IEC 60068 -70°C έως +150°C Περιβαλλοντική Δοκιμή

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ 881-1000L
Τροποποιημένο:	1
Τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 ΣΕΤ ΤΟ ΜΗΝΑ

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Εσωτερικό μέγεθος:

1000*1000*1000 mm

Εξωτερικό μέγεθος:

1280*2150*2050 mm

Εύρος Θερμοκρασίας:

-70 °C ~+150 °C

Εύρος υγρασίας:

20%~98%RH

Ρυθμός θέρμανσης:

≧2-3°C/min

Ρυθμός ψύξης:

¥1°C/min, μέσο μη φορτίο

Συσκευασία λεπτομέρειες:

Θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

10 ΣΕΤ ΤΟ ΜΗΝΑ

Επισημαίνω:

Θάλαμος δοκιμής υγρασίας θερμοκρασίας -70°C έως +150°C

Θάλαμος δοκιμών περιβάλλοντος 20% έως 98% RH

Θάλαμος δοκιμής κλίματος 1000×1000×1000 mm

Περιγραφή του προϊόντος

Θάλαμος Δοκιμής Θερμοκρασίας και Υγρασίας IEC 60068 -70°C έως +150°C Περιβαλλοντική Δοκιμή

Ο Θάλαμος Δοκιμής Θερμοκρασίας και Υγρασίας έχει σχεδιαστεί για περιβαλλοντικές δοκιμές αξιοπιστίας ηλεκτρονικών εξαρτημάτων, ηλεκτρικών προϊόντων, συσκευών, πλαστικών, πρώτων υλών και άλλων βιομηχανικών προϊόντων.

Παρέχει ελεγχόμενες συνθήκες δοκιμής υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας και υγρασίας για την αξιολόγηση της απόδοσης και της αξιοπιστίας του προϊόντος κατά την αποθήκευση, τη μεταφορά και την έκθεση στο περιβάλλον. Με ένα προγραμματιζόμενο σύστημα ελέγχου θερμοκρασίας και υγρασίας, ο θάλαμος μπορεί να εκτελέσει σταθερές και κυκλικές περιβαλλοντικές δοκιμές.

Ο θάλαμος είναι κατάλληλος για εφαρμογές όπως δοκιμές ψύξης, δοκιμές ξηρής θερμότητας, δοκιμές σταθερής υγρής θερμότητας και κυκλικές δοκιμές υγρής θερμότητας, καθιστώντας τον μια πρακτική λύση για την ανάπτυξη προϊόντων, τον ποιοτικό έλεγχο, τα εργαστήρια αξιοπιστίας και τις δοκιμές συμμόρφωσης.

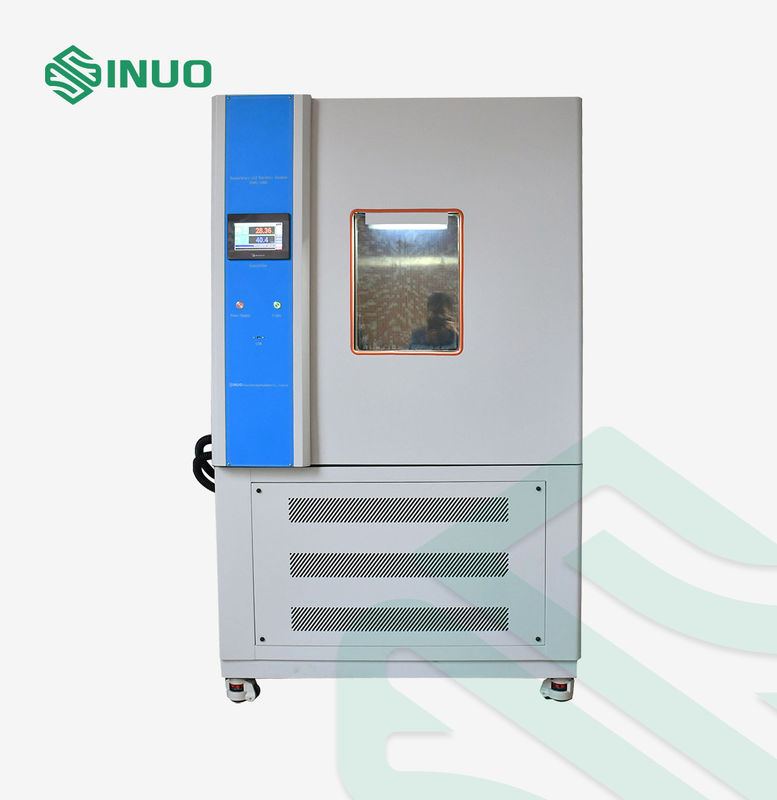

Θάλαμος Δοκιμών Θερμοκρασίας και Υγρασίας IEC 60068 -70°C έως +150°C Περιβαλλοντική Δοκιμή

Βασικά Χαρακτηριστικά

Ευρύ φάσμα θερμοκρασίας από -70°C έως +150°C
Εύρος ελέγχου υγρασίας από 20% έως 98% RH
Χώρος εργασίας 1000 × 1000 × 1000 mm
Έγχρωμη οθόνη αφής 7 ιντσών με προγραμματιζόμενο έλεγχο
Υποστηρίζει προγράμματα δοκιμής θερμοκρασίας και υγρασίας
Έως 120 προγραμματιζόμενες ομάδες προγραμμάτων
Έως 12.000 προγραμματιζόμενα τμήματα
Εμφάνιση καμπύλης θερμοκρασίας και υγρασίας σε πραγματικό χρόνο
Διεπαφή επικοινωνίας RS-232 / RS-485
Αυτόματη ρύθμιση ψυκτικής ικανότητας
Σύστημα ψύξης με μηχανική συμπίεση αερόψυξης
Πολλαπλές λειτουργίες προστασίας ασφαλείας
Θύρα καλωδίου/διέλευσης διαμέτρου 50 mm
Προσαρμόσιμη θέση και ποσότητα οπών διέλευσης
Διεπαφή λειτουργίας Αγγλικά/Κινέζικα

Εφαρμοστέα Πρότυπα

Ο περιβαλλοντικός θάλαμος έχει σχεδιαστεί για τις μεθόδους δοκιμών που καθορίζονται στα ακόλουθα πρότυπα περιβαλλοντικών δοκιμών IEC 60068:

Πρότυπο	Μέθοδος Δοκιμής	Εφαρμογή
IEC 60068-2-1:2007	Δοκιμή Α – Ψύξη	Περιβαλλοντική δοκιμή χαμηλής θερμοκρασίας
IEC 60068-2-2:2007	Δοκιμή Β – Ξηρή Θερμότητα	Δοκιμή ξηρής θερμότητας υψηλής θερμοκρασίας
IEC 60068-2-30:2005	Δοκιμή Db – Υγρή Θερμότητα, Κυκλική	Κυκλική δοκιμή θερμοκρασίας και υγρασίας
IEC 60068-2-78:2012	Δοκιμή Cab – Υγρή Θερμότητα, Σταθερή Κατάσταση	Περιβαλλοντική δοκιμή σταθερής υγρασίας

Τεχνικές Παράμετροι

Έλεγχος & Λειτουργία	Έξυπνο σύστημα ελέγχου PLC και οθόνης αφής
Μέγεθος Θαλάμου	Εσωτερικό Μέγεθος	Εξωτερικό Μέγεθος
	100010001000 mm	128021502050 mm
Εύρος Θερμοκρασίας	-70 °C ~+150°C
Εύρος Υγρασίας	20%~98% RH (Θερμοκρασία: 20°C~85°C, ανατρέξτε στο διάγραμμα ελεγχόμενου εύρους θερμοκρασίας και υγρασίας, χωρίς ενεργό θερμικό φορτίο)
Διακύμανση Θερμοκρασίας	±0.5°C
Διακύμανση Υγρασίας	≤2.5%
Απόκλιση Θερμοκρασίας	≤±2.0°C
Απόκλιση Υγρασίας	≤±3%
Ρυθμός Θέρμανσης	≥2-3°C/min
Ρυθμός Ψύξης	≥1°C/min, μέσος όρος χωρίς φορτίο
Συνθήκη Φορτίου	Καμία
Θόρυβος Λειτουργίας	Επίπεδο ήχου Α≤70dB(A) (Μετρημένο σε ηχομονωμένο δωμάτιο με θερμοκρασία περιβάλλοντος 25°C και χαμηλή αντήχηση. Χρησιμοποιώντας στάθμιση Α, δοκιμάστε τον μέσο όρο 9 σημείων. Κάθε σημείο δοκιμής απέχει 1 μέτρο από την πηγή θορύβου οριζόντια και 1 μέτρο πάνω από το έδαφος.)
Δομικά Χαρακτηριστικά
Δομή μόνωσης περιβλήματος	1. Υλικό εξωτερικού τοιχώματος: Ψεκασμός πλάκας Α3. 2. Υλικό εσωτερικού τοιχώματος: πλάκα ανοξείδωτου χάλυβα SUS_304 με βούρτσα. 3. Υλικό θερμομόνωσης θαλάμου: άκαμπτος αφρός πολυουρεθάνης ανθεκτικός σε υψηλές θερμοκρασίες 100mm. 4. Υλικό μόνωσης πόρτας θαλάμου: άκαμπτος αφρός πολυουρεθάνης ανθεκτικός σε υψηλές θερμοκρασίες 100mm.
Αντοχή κάτω δομής	Η χωρητικότητα βάρους της ράγας στο κάτω μέρος του θαλάμου δοκιμής: ≤100Kg/m² (φορτίο)
Κανάλι κλιματισμού	1. Φυγοκεντρικοί ανεμιστήρες μακράς ακτίνας από ανοξείδωτο χάλυβα: 2 σετ/90W. 2. Ανεμιστήρας, θερμαντήρας, εξατμιστής (επίσης αφυγραντήρας), συσκευή αποστράγγισης, θύρα ισορροπίας πίεσης, ρυθμιζόμενο πτερύγιο αέρα, αισθητήρας θερμοκρασίας

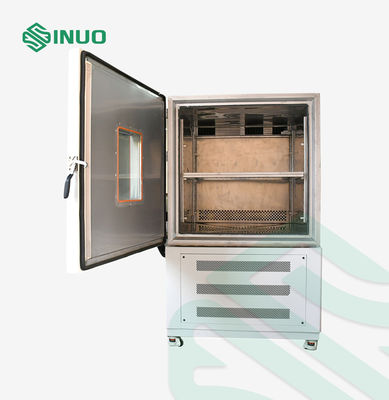

Τυπική διαμόρφωση θαλάμου δοκιμής	1. Παράθυρο παρατήρησης: 400x600x40mm 3-στρώμα σκληρυμένο γυαλί κενού 2. Επίπεδες ενσωματωμένες λαβές 3. Μεντεσέδες πόρτας: εισαγόμενοι μεντεσέδες SUS #304 4. Ενεργειακά αποδοτικό φωτιστικό εσωτερικά του θαλάμου 5. Θύρα διέλευσης: Φ50mm 1 τεμάχιο
Πόρτα θαλάμου	1. Η μονόφυλλη πόρτα ανοίγει προς τα έξω, με τον μεντεσέ στα αριστερά και τη λαβή στα δεξιά (όταν κοιτάζετε το μπροστινό μέρος του κουτιού). 2. Εξοπλισμένη με μηχανισμό ασφάλισης πόρτας (η πόρτα μπορεί να ανοίξει εντός του χώρου δοκιμής), η πόρτα είναι εξοπλισμένη με ηλεκτρική θέρμανση για την αποφυγή συμπύκνωσης και ορατό εύρος του μονωμένου παραθύρου παρατήρησης (Π400×Υ600mm). Το πλαίσιο της πόρτας είναι εξοπλισμένο με συσκευή ηλεκτρικής θέρμανσης κατά της συμπύκνωσης.
Πίνακας Ελέγχου	Ελεγκτής οθόνη 7 ιντσών, οθόνη ελέγχου θερμοκρασίας (υγρασίας), φωτεινή ένδειξη λειτουργίας και κουμπί φωτισμού.
Μηχανοστάσιο	Μονάδα ψύξης, δίσκος συμπυκνωτή, συσκευή ανακούφισης πίεσης, συσκευή θέρμανσης
Πίνακας διανομής ισχύος	Πίνακας διανομής, ανεμιστήρας ψύξης, κύριος διακόπτης ισχύος, μετασχηματιστής, ενδιάμεσο ρελέ, χρονικό ρελέ, ρελέ στερεάς κατάστασης, επαφέας AC, αυτόματος διακόπτης
Θερμαντήρας	1. Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα σε σχήμα ψύκτρας με πτερύγια 2. Μέθοδος ελέγχου θέρμανσης: SSR (Solid State Relay) μη επαφής διαμόρφωση πλάτους παλμού σταθερής περιόδου 3. Ισχύς θέρμανσης: περίπου 4KW
Οπή καλωδίου τροφοδοσίας	Βρίσκεται στο πίσω μέρος του θαλάμου

Προγραμματιζόμενες Περιβαλλοντικές Δοκιμές

Ο ελεγκτής επιτρέπει στους χρήστες να δημιουργούν σύνθετα προφίλ θερμοκρασίας και υγρασίας για δοκιμές αξιοπιστίας.

Το σύστημα μπορεί να εμφανίζει:

Ρυθμισμένη θερμοκρασία και πραγματική θερμοκρασία
Ρυθμισμένη υγρασία και πραγματική υγρασία
Τρέχον πρόγραμμα και τμήμα
Υπολειπόμενος χρόνος δοκιμής
Αριθμός κύκλων
Συσσωρευμένος χρόνος λειτουργίας
Καμπύλες θερμοκρασίας/υγρασίας σε πραγματικό χρόνο
Κατάσταση λειτουργίας ρελέ
Πληροφορίες σφάλματος εξοπλισμού

Το προγραμματιζόμενο σύστημα υποστηρίζει επαναλαμβανόμενους κύκλους δοκιμών και αυτόματη συνέχιση μετά την ανάκτηση ισχύος, βοηθώντας στην απλοποίησηαυτοματοποιημένων περιβαλλοντικών δοκιμώνγια εργαστήρια και τμήματα ποιοτικού ελέγχου παραγωγής.

Σύστημα Ψύξης

Ο θάλαμος χρησιμοποιεί ένασύστημα ψύξης με μηχανική συμπίεση αερόψυξηςσχεδιασμένο για περιβαλλοντικές δοκιμές χαμηλής θερμοκρασίας.

Στοιχείο Ψύξης	Διαμόρφωση
Λειτουργία Ψύξης	Μηχανική συμπίεση αερόψυξης
Συμπιεστής	Σπειροειδής συμπιεστής χαμηλής θερμοκρασίας Hitachi
Διαμόρφωση Συμπιεστή	3 HP × 2
Ψυκτικό Μέσο	R404A
Συμπυκνωτής	Συμπυκνωτής αλουμινίου AC&R
Εξατμιστής	Προσαρμοσμένος εναλλάκτης θερμότητας
Εναλλάκτης Θερμότητας	Σχεδιασμός υψηλής απόδοσης τύπου SWEP
Έλεγχος Ψύξης	Αυτόματη ρύθμιση ψυκτικής ικανότητας
Σύστημα Εκτόνωσης	Σύστημα ψύξης ελεγχόμενης χωρητικότητας
Συμπυκνωτής Εξάτμισης	Εναλλάκτης θερμότητας χαλκοσωλήνα
Έλεγχος Πίεσης	Βαλβίδα ρύθμισης πίεσης εξάτμισης
Επιστροφή Αέρα	Κύκλωμα ψύξης επιστροφής αέρα συμπιεστή

Το σύστημα ψύξης προσαρμόζει αυτόματα την ψυκτική ικανότητα σύμφωνα με τις προγραμματισμένες συνθήκες δοκιμής. Αυτό βοηθά στη διατήρηση σταθερών περιβαλλοντικών συνθηκών, μειώνοντας παράλληλα την περιττή κατανάλωση ενέργειας κατά τη λειτουργία.

Σύστημα Θέρμανσης

Το σύστημα θέρμανσης χρησιμοποιεί έναν ηλεκτρικό θερμαντήρα από ανοξείδωτο χάλυβα με πτερύγια και έλεγχο στερεάς κατάστασης.

Παράμετρος	Προδιαγραφή
Τύπος Θερμαντήρα	Ηλεκτρικός θερμαντήρας από ανοξείδωτο χάλυβα με πτερύγια
Ισχύς Θέρμανσης	Περίπου 4 kW
Μέθοδος Ελέγχου	Μη επαφής διαμόρφωση πλάτους παλμού SSR
Έλεγχος Θερμοκρασίας	Έξυπνος έλεγχος βασισμένος σε PID

Τα συστήματα θέρμανσης και ψύξης συνεργάζονται με το σύστημα ελέγχου υγρασίας για να παρέχουν ελεγχόμενεςκυκλικές δοκιμές θερμοκρασίας και κλιματικές συνθήκες.

Σύστημα Κυκλοφορίας Αέρα

Ο θάλαμος χρησιμοποιεί φυγοκεντρικούς ανεμιστήρες μακράς ακτίνας από ανοξείδωτο χάλυβα για την κυκλοφορία του κλιματιζόμενου αέρα σε όλο τον χώρο εργασίας. Το σύστημα ροής αέρα έχει σχεδιαστεί για να προάγει την ομοιόμορφη κατανομή της θερμοκρασίας και της υγρασίας εντός του θαλάμου δοκιμής.

Στοιχείο	Προδιαγραφή
Ανεμιστήρας Κυκλοφορίας	Φυγοκεντρικός ανεμιστήρας μακράς ακτίνας από ανοξείδωτο χάλυβα
Ποσότητα	2 σετ
Ισχύς Ανεμιστήρα	90 W ο καθένας
Στοιχεία Ροής Αέρα	Ανεμιστήρας, θερμαντήρας, εξατμιστής, σύστημα αφύγρανσης, σύστημα αποστράγγισης
Ρύθμιση Ροής Αέρα	Ρυθμιζόμενο πτερύγιο αέρα
Παρακολούθηση Θερμοκρασίας	Αισθητήρας θερμοκρασίας
