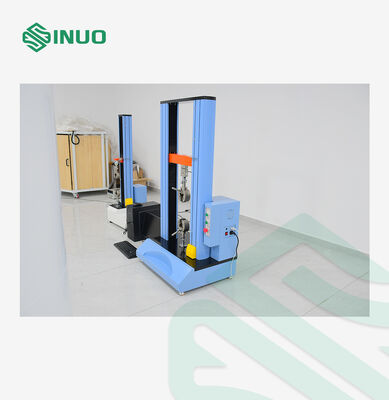

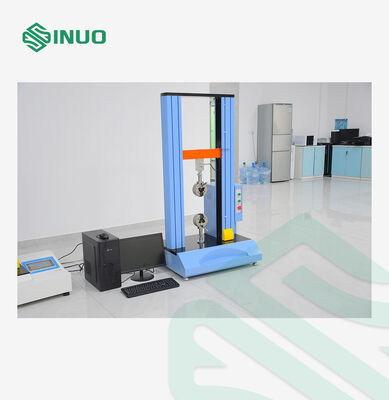

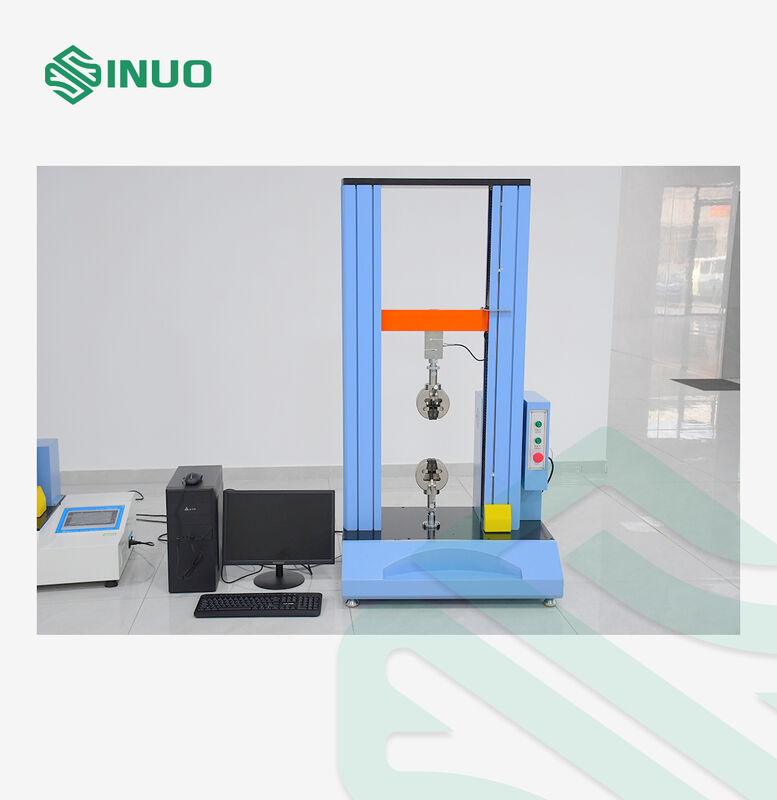

Μηχανή Universal Testing Material 10kN για δοκιμές εφελκυσμού συμπίεσης & κάμψης

Επισκόπηση προϊόντος:

Αυτό το μηχάνημα υιοθετεί έλεγχο υπολογιστή, που χρησιμοποιείται ευρέως στις μηχανικές ιδιότητες της δοκιμής διαφόρων υλικών, με ειδικό εξάρτημα είναι επίσης κατάλληλο για όλα τα είδη τελικών προϊόντων δοκιμής εφελκυσμού, συμπίεσης, απογύμνωσης, διάτμησης, σχίσεως, κάμψης (δίπλωσης). Μπορεί να εκτυπώσει έναν αριθμό δεδομένων, σύμφωνα με διαφορετικά δεδομένα για να κάνει σύγκριση γραφικών εξόδου, υψηλή ακρίβεια ελέγχου, εύκολο στη χρήση. Αρθρωτός σχεδιασμός, ποικιλία αξεσουάρ, ευέλικτη συναρμολόγηση.

Βασικά Χαρακτηριστικά

Πλατφόρμα δοκιμών υλικού πολλαπλών λειτουργιών

Ένα πλαίσιο δοκιμής μπορεί να διαμορφωθεί για διαφορετικές εφαρμογές μηχανικών δοκιμών, όπως:

• Δοκιμή αντοχής εφελκυσμού και επιμήκυνσης
• Δοκιμή συμπίεσης
• Δοκιμή κάμψης τριών σημείων
• Δοκιμή διάτμησης
• Δοκιμή δακρύων
• Δοκιμή απολέπισης
• Δοκιμή διάτρησης
• Δοκιμή τάσης και συμπίεσης ελατηρίου
• Δοκιμή στατικού και δυναμικού κύκλου

Το σύστημα ελέγχου που βασίζεται σε υπολογιστή επιτρέπει τη διαμόρφωση της ταχύτητας δοκιμής, των συνθηκών φορτίου, των συνθηκών ρήξης και της διάρκειας δοκιμής σύμφωνα με την επιλεγμένη μέθοδο δοκιμής.

Servo Drive για σταθερό έλεγχο κίνησης

Το σύστημα σερβοκινητήρα παρέχει έλεγχο κλειστού βρόχου της θέσης, της ταχύτητας και της ροπής, βοηθώντας στη διατήρηση της σταθερής κίνησης κατά τη διάρκεια της δοκιμής.

Το σύστημα μετάδοσης κίνησης έχει σχεδιαστεί για ομαλή λειτουργία τόσο σε χαμηλές όσο και σε υψηλές ταχύτητες και παρέχει γρήγορη απόκριση κατά την επιτάχυνση και την επιβράδυνση.

Μετάδοση με μπίλια ακριβείας

Το μηχάνημα χρησιμοποιεί ένα σύστημα μετάδοσης με σφαιρική βίδα ZPT της Ταϊβάν για ακριβή και σταθερή μηχανική κίνηση.

Η δομή του κοχλία παρέχει αποτελεσματική μετάδοση ισχύος, χαμηλή τριβή και καλή επαναληψιμότητα τοποθέτησης, καθιστώντας την κατάλληλη για ελεγχόμενες δοκιμαστικές κινήσεις εφελκυσμού, συμπίεσης και κάμψης.

Λήψη δεδομένων υψηλής ταχύτητας

Το σύστημα ελέγχου χρησιμοποιεί μια αναλογική σε ψηφιακή συσκευή λήψης 24-bit με ρυθμό δειγματοληψίας έως και2.000 μετρήσεις ανά δευτερόλεπτο.

Αυτό επιτρέπει στο σύστημα να καταγράφει γρήγορες αλλαγές σε ισχύ κατά τη διάρκεια μιας δοκιμής και να επεξεργάζεται δεδομένα μετρήσεων υψηλής ανάλυσης.

Ο κωδικοποιητής μετατόπισης παρέχει ανάλυση έως και 0,0005 mm σύμφωνα με την παρεχόμενη διαμόρφωση.

Ευέλικτο λογισμικό δοκιμής

Το παρεχόμενο λογισμικό υπολογιστή παρέχει ρύθμιση δοκιμής, μέτρηση σε πραγματικό χρόνο, ανάλυση καμπυλών και δημιουργία αναφορών.

Οι χρήστες μπορούν να διαμορφώσουν διαφορετικά έργα δοκιμών και να επιλέξουν τις απαιτούμενες μονάδες μέτρησης, τις παραμέτρους ελέγχου και τα στοιχεία αποτελεσμάτων.

Οι υποστηριζόμενες καμπύλες περιλαμβάνουν:

• Φορτίο – Μετατόπιση
• Φόρτωση – Χρόνος
• Μετατόπιση – Χρόνος
• Στρες – Καταπόνηση
• Στέλεχος – Χρόνος
• Στρες – Χρόνος

Το λογισμικό υποστηρίζει επίσης στατιστικούς υπολογισμούς, συμπεριλαμβανομένων της μέσης τιμής, της τυπικής απόκλισης και του συντελεστή διακύμανσης.

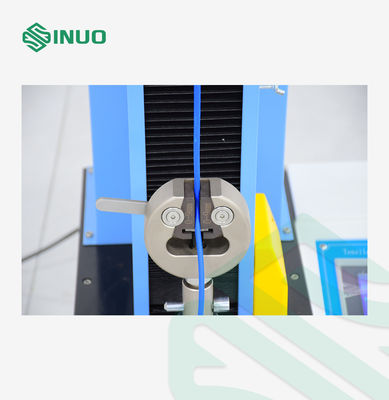

Τυπικά εξαρτήματα δοκιμής

Το μηχάνημα δοκιμών γενικής χρήσης μπορεί να παρασχεθεί με πολλαπλά εναλλάξιμα εξαρτήματα για διαφορετικές εφαρμογές μηχανικών δοκιμών.

Το παρεχόμενο εξάρτημα κάμψης τριών σημείων έχει σχεδιαστεί σύμφωνα με τη διαμόρφωση που καθορίζεται για τη δοκιμή ISO 178.

Ένα μεγάλο εκτατόμετρο παραμόρφωσης περιλαμβάνεται επίσης στην παρεχόμενη διαμόρφωση για τη μέτρηση παραμόρφωσης.

Λογισμικό δοκιμών και μετρήσεων

Το σύστημα μέτρησης και ελέγχου υπολογιστή TM2101 έχει αναπτυχθεί για καθολικές εφαρμογές δοκιμών υλικών.

Μπορεί να διαμορφωθεί για διαφορετικές διαδικασίες δοκιμών και υποστηρίζει αξιολόγηση μηχανικών ιδιοτήτων υπό συνθήκες εφελκυσμού, συμπίεσης, κάμψης, διάτμησης, σχίσεως, αποφλοίωσης και διάτρησης.

Λίστα διαμόρφωσης:

★ Εξαιρετικά χαρακτηριστικά λογισμικού

1. Υποστήριξη εναλλαγής διεπαφής αγγλικής και κινεζικής γλώσσας.

2. Υποστήριξη λειτουργικής πλοήγησης, οι χρήστες εισάγουν την αντίστοιχη λειτουργική μονάδα δοκιμής σύμφωνα με τη διεπαφή πλοήγησης.

3. Υποστηρίξτε όλα τα είδη δοκιμών μηχανικών ιδιοτήτων μεταλλικών υλικών, όπως δοκιμές εφελκυσμού μετάλλου, συμπίεσης, κάμψης, διάτμησης και άλλες δοκιμές.

4. Υποστηρίξτε όλα τα είδη δοκιμών μηχανικών ιδιοτήτων μη μεταλλικού υλικού, όπως αντίσταση συμπίεσης και κάμψης τσιμέντου, συμπίεση σκυροδέματος, συμπίεση άκαμπτου αφρού κ.λπ.

5. Υποστήριξη εκτεταμένης λειτουργίας δοκιμής, οι χρήστες μπορούν να προσθέσουν τα δικά τους στοιχεία δοκιμής.

6. Ανεξάρτητη ενότητα ρύθμισης έργων ανοιχτής δοκιμής, τα έργα δοκιμών μπορούν να δημιουργηθούν από το τεχνικό προσωπικό, οι χειριστές δοκιμών αναφέρονται σε έργα δοκιμών για να κάνουν δοκιμές, μειώνοντας σημαντικά τις απαιτήσεις επαγγελματικού επιπέδου της πλειοψηφίας των χειριστών δοκιμών και τη δυσκολία λειτουργίας.

7. Σχεδιασμός διαδικασίας ελέγχου δοκιμής, οι χρήστες βλέπουν τα βήματα ελέγχου δοκιμής με μια ματιά, πλούσιους τύπους οδηγιών.

8. Το όνομα των δεδομένων δοκιμής μπορεί να τροποποιηθεί και η σειρά εμφάνισης των δεδομένων δοκιμής μπορεί να προσαρμοστεί ώστε να ανταποκρίνεται στις ειδικές απαιτήσεις εξόδου δεδομένων των χρηστών.

9. Υποστήριξη προσαρμοσμένων συνημμένων στοιχείων δεδομένων δοκιμής.

10. Υποστηρίξτε προσαρμοσμένα πρόσθετα πρότυπα δοκιμών και επεξεργασία δεδομένων δοκιμών.

11. Υποστήριξη στατιστικού υπολογισμού των δεδομένων δοκιμής (μέσος όρος, τυπική απόκλιση, συντελεστής διακύμανσης).

12. Ανάλυση καμπύλης υποστήριξης.

13. Υποστήριξη δοκιμαστικής ιχνηλασιμότητας.

14. Υποστήριξη προσαρμοσμένης αναφοράς δοκιμής, χρησιμοποιώντας υπολογιστικό φύλλο Word ή Excel, εύκολο στη χρήση, απλές Ρυθμίσεις, μπορείτε να εκτυπώσετε ή να κάνετε προεπισκόπηση.

15. Το λογισμικό έχει μια ποικιλία προστασίας εξοπλισμού και ασφάλειας δοκιμής.

16. Αναλυτική τεκμηρίωση βοήθειας λογισμικού.

Σύστημα Ελέγχου & Ασφάλειας

Το μηχάνημα συνδυάζει έλεγχο λογισμικού με φυσικά κουμπιά ελέγχου για άνετη εργαστηριακή λειτουργία.

Οι λειτουργίες ασφαλείας περιλαμβάνουν:

• Στάση έκτακτης ανάγκης
• Έλεγχος γρήγορης/αργής κίνησης
• Ανώτατα και κατώτερα όρια ταξιδιού
• Προστασία υπερφόρτωσης
• Αυτόματο σημείο διακοπής
• Λειτουργία λογισμικού και μονάδας ελέγχου

Η πλακέτα ελέγχου παρέχει επίσης πολλαπλές διεπαφές εισόδου και εξόδου για την επέκταση του συστήματος, συμπεριλαμβανομένων των διεπαφών USB, RS232, RS485, αναλογικής εισόδου/εξόδου και κωδικοποιητή.
