Σύστημα δοκιμής αδιαβροχοποίησης IEC 60529 IPX1-IPX8 για προστασία εισόδου περιβλημάτων

Σύστημα Δοκιμής Αδιαβροχοποίησης IEC 60529 IPX1-IPX8 για Προστασία Εισόδου Περιβλημάτων

Επισκόπηση Προϊόντος

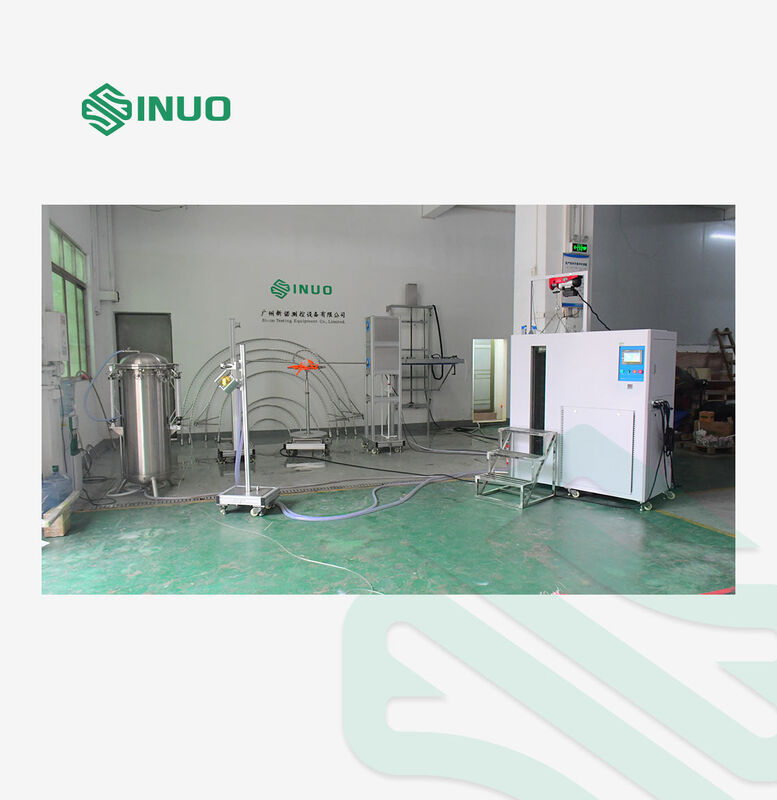

Το Ολοκληρωμένο Σύστημα Δοκιμής Αδιαβροχοποίησης IPX1-IPX8 SN4418 είναι μια αρθρωτή λύση δοκιμής εισόδου νερού για την αξιολόγηση της προστασίας ηλεκτρικών και ηλεκτρονικών περιβλημάτων έναντι διείσδυσης νερού.

Σχεδιασμένο σύμφωνα με το IEC 60529:2013, το σύστημα ενσωματώνει πολλαπλές μεθόδους δοκιμής από IPX1 έως IPX8 σε μια συντονισμένη εργαστηριακή λύση. Μπορεί να διαμορφωθεί για προϊόντα που κυμαίνονται από οικιακές ηλεκτρικές συσκευές και εξοπλισμό φωτισμού έως ηλεκτρικά περιβλήματα και άλλα προϊόντα που απαιτούν δοκιμές αδιαβροχοποίησης και προστασίας εισόδου IP.

Αυτό το σύστημα περιλαμβάνει τα ακόλουθα:

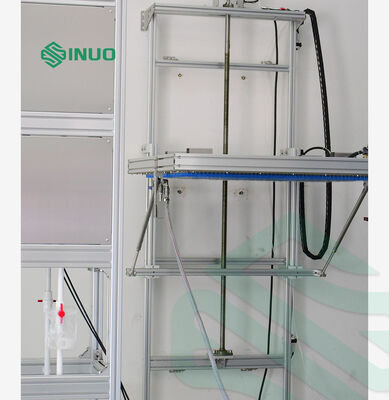

1. Συσκευή Δοκιμής Κάθετης Βροχής με Σταγόνες IPX1-IPX2

Η συσκευή κάθετης βροχής με σταγόνες έχει σχεδιαστεί για να προσομοιώνει κάθετα πτώση σταγόνων νερού. Το κουτί σταγόνων μπορεί να ανυψωθεί ή να χαμηλώσει αυτόματα, ενώ η πλάκα σταγόνων από ανοξείδωτο χάλυβα παρέχει σταθερή κατανομή νερού.

Προδιαγραφές:

2. Συσκευή Δοκιμής Ταλαντευόμενων Σωλήνων IPX3-IPX4

Ο ελεγκτής ταλαντευόμενων σωλήνων χρησιμοποιεί έναν μηχανισμό στροφάλου-συνδέσμου που κινείται από κινητήρα για να παράγει ελεγχόμενο παλινδρομικό ψεκασμό νερού. Διατίθενται πολλαπλές ακτίνες σωλήνων για διαφορετικές διαστάσεις περιβλημάτων.

Τεχνικές παράμετροι:

Αρ.	Στοιχείο	Παράμετροι
1	Παροχή νερού	Ρυθμός ροής νερού > 10L/λεπτό ± 5% καθαρό νερό χωρίς εγκλείσματα. Αυτή η συσκευή είναι εξοπλισμένη με μονάδα φιλτραρίσματος καθαρού νερού
2	Το μέγεθος του ταλαντευόμενου σωλήνα	Στάνταρ με ταλαντευόμενους σωλήνες R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, κατασκευασμένοι από ανοξείδωτο χάλυβα
3	Οπή βελόνας	Φ0.4mm
4	Γωνία μεταξύ δύο οπών	IPX3: 120°; IPX4: 180°
5	Γωνία ταλάντευσης ταλαντευόμενου σωλήνα	Μέγιστο ± 175° μπορεί να προκαθοριστεί (Σημείωση: το πρότυπο απαιτεί IPX3: 120°; IPX4: 360°, αλλά λόγω της περιστρεφόμενης βάσης κάτω από τον ταλαντευόμενο σωλήνα κατά τη διάρκεια της δοκιμής, το 360° δεν μπορεί να επιτευχθεί κατά την πραγματική δοκιμή, εάν δεν υπάρχει περιστρεφόμενη βάση, τότε το 360° μπορεί να επιτευχθεί)
6	Ταχύτητα ταλάντευσης	IPX3: 4 δευτ./φορά (2×120°); IPX4: 12 δευτ./φορά (2×360°);
7	Ροή νερού	Μπορεί να οριστεί ανάλογα με το μέγεθος του εκκρεμούς και τον αριθμό των οπών καρφίτσας (0,07 L/λεπτό ανά οπή)
8	Χρόνος δοκιμής	0,01 δευτ. ~ 99 ώρες 59 λεπτά, μπορεί να προκαθοριστεί
9	Μανόμετρο	0~0.25MPa
10	Απαιτήσεις χώρου	Αφιερωμένος χώρος δοκιμής αδιαβροχοποίησης IP, το δάπεδο πρέπει να είναι επίπεδο με φωτισμό 10A αδιάβροχο διακόπτη διαρροής (ή πρίζα) που χρησιμοποιείται για τον εξοπλισμό. Με καλή λειτουργία εισροής και αποστράγγισης. Εγκατάσταση στο δάπεδο
11	Η περιοχή	Ανάλογα με τον επιλεγμένο ταλαντευόμενο σωλήνα

3. Ακροφύσιο Ψεκασμού IPX3-IPX4

Για περιοχές περιβλημάτων που δεν μπορούν να εκτεθούν επαρκώς από τον ταλαντευόμενο σωλήνα, το φορητό ακροφύσιο ψεκασμού παρέχει μια εναλλακτική μέθοδο δοκιμής.

Το ακροφύσιο ψεκασμού έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529 IPX3 και IPX4. Η διαφορά μεταξύ IPX3 και IPX4 είναι ότι η ασπίδα πρέπει να αφαιρεθεί στη δοκιμή IPX4.

Τεχνικές παράμετροι:

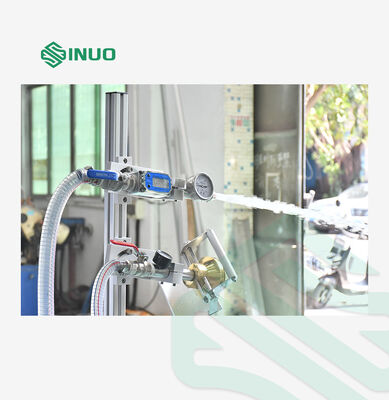

4. Ακροφύσιο Σωλήνα IPX5-IPX6

Η μονάδα ακροφυσίου σωλήνα έχει σχεδιαστεί για δοκιμές ισχυρών πίδακων νερού και υποστηρίζει ξεχωριστές απαιτήσεις ροής για IPX5 και IPX6.

Τεχνικές παράμετροι:

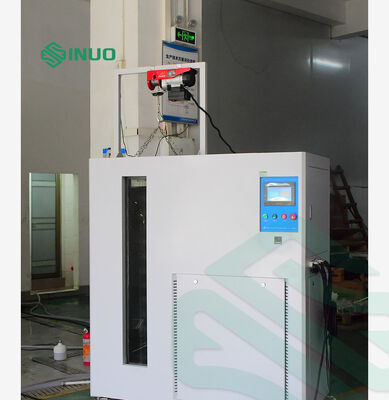

5. Ολοκληρωμένος Θάλαμος Βύθισης & Δεξαμενή Παροχής Νερού & Πίνακας Ελέγχου IPX7

Η ολοκληρωμένη μονάδα παροχής νερού λειτουργεί ως το κεντρικό τμήμα ελέγχου για το σύστημα δοκιμής αδιαβροχοποίησης. Παρέχει ελεγχόμενη ροή και θερμοκρασία νερού για διαφορετικά επίπεδα δοκιμής IP και λειτουργεί επίσης ως θάλαμος βύθισης IPX7 και σύστημα παροχής νερού IPX8.

Τεχνικές παράμετροι:

6. Δεξαμενή Βαθιάς Βύθισης IPX8

Η Δεξαμενή Βαθιάς Βύθισης έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529 IPX8.

Τεχνικές παράμετροι:

1 δοχείο πίεσης: δεξαμενή από ανοξείδωτο χάλυβα, διάμετρος 0,6 μέτρου, ύψος 1,2 μέτρου.

2 εύρος ρύθμισης πίεσης: 0 ~ 5bar (μπορεί να προσαρμοστεί).

3 σύστημα πίεσης: αντλία από ανοξείδωτο χάλυβα + μετατροπέας συχνότητας.

4 ακρίβεια μανόμετρου: 0,25 βαθμός, εύρος: 6bar.

5 χρόνος δοκιμής: 0-99 λεπτά.

6 μέγιστη οριακή πίεση: 5bar.

7 προστασία πίεσης: προστασία διακόπτη πίεσης.

8 σύνδεση με τον εξοπλισμό παροχής νερού μέσω σύνδεσης σωλήνα χαλύβδινου σύρματος υψηλής πίεσης 3/4

7. Περιστρεφόμενη Βάση

Η περιστρεφόμενη βάση που μπορεί να γείρει είναι το απαραίτητο αξεσουάρ για τη δοκιμή IPX1~IPX6.

Γιατί να επιλέξετε ένα Ολοκληρωμένο Σύστημα Δοκιμής IPX;

Μία Πλατφόρμα για IPX1-IPX8

Αντί να εγκαταστήσετε ξεχωριστές μηχανές δοκιμής αδιαβροχοποίησης για κάθε επίπεδο IP, η ολοκληρωμένη διαμόρφωση συνδυάζει πολλαπλέςμεθόδους δοκιμής εισόδου νερούσε μία εργαστηριακή λύση.

Ελεγχόμενη Ροή & Θερμοκρασία Νερού

Το κεντρικό σύστημα παροχής νερού υποστηρίζει εφαρμογές μικρής και μεγάλης ροής, με προγραμματιζόμενο έλεγχο θερμοκρασίας και ροής νερού.

Λειτουργία PLC + Οθόνη Αφής

Οι παράμετροι δοκιμής μπορούν να προκαθοριστούν και να παρακολουθούνται μέσω της διεπαφής οθόνης αφής 7 ιντσών ελεγχόμενης από PLC, απλοποιώντας την καθημερινή λειτουργία και βελτιώνοντας την επαναληψιμότητα των δοκιμών.

Ευέλικτη Εργαστηριακή Διαμόρφωση

Διαφορετικά μεγέθη ταλαντευόμενων σωλήνων, μέθοδοι ψεκασμού, εξοπλισμός βύθισης και διαμορφώσεις περιστρεφόμενης βάσης επιτρέπουν την προσαρμογή του συστήματος σε διαφορετικά δείγματα δοκιμής και διατάξεις εργαστηρίου.

Σχεδιασμένο για Δοκιμές Κωδικού IP

Το σύστημα έχει σχεδιαστεί γύρω από τις απαιτήσεις δοκιμής αδιαβροχοποίησης IEC 60529 IPX1-IPX8, καθιστώντας το κατάλληλο για εργαστήρια που ασχολούνται με την προστασία εισόδου περιβλημάτων, τη δοκιμή ηλεκτρικών προϊόντων και τις δοκιμές συμμόρφωσης.
