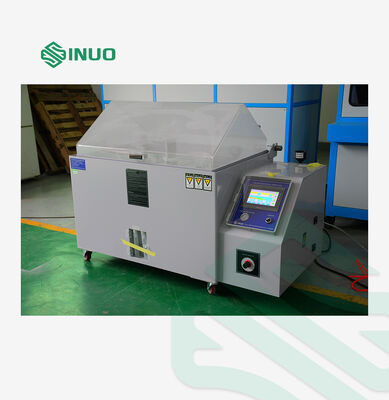

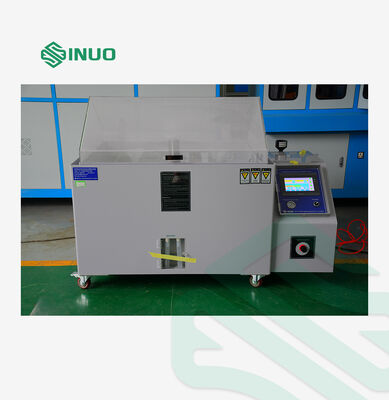

Θάλαμος Δοκιμής Ψεκασμού Αλατόνερου ISO 9227 για Δοκιμές Διάβρωσης NSS AASS CASS

Τροφοδοτικό

Συνθήκες τροφοδοσίας και τροφοδοτικό

AC 220V μονοφασικό δίπολο + προστατευτική γείωση. Επιτρεπόμενο εύρος διακύμανσης τάσης ± 10% V;

Το επιτρεπόμενο εύρος διακύμανσης συχνότητας είναι 50 /60± 0,5Hz. Τροφοδοτικό TN-S ή τροφοδοτικό TT;

Η αντίσταση γείωσης του προστατευτικού καλωδίου γείωσης είναι μικρότερη από 4 Ω;

Οι χρήστες απαιτείται να διαμορφώσουν διακόπτες αέρα ή τροφοδοσίας αντίστοιχης χωρητικότητας για τον εξοπλισμό στον χώρο εγκατάστασης, και αυτός ο διακόπτης πρέπει να ελέγχει ανεξάρτητα τη χρήση του εξοπλισμού.

Δείκτης απόδοσης

Συνθήκες περιβάλλοντος χρήσης

1. Η θερμοκρασία περιβάλλοντος είναι 5~30 ℃, και η σχετική υγρασία είναι ≤ 85% R.H;

2. Ο χώρος εγκατάστασης πρέπει να είναι επίπεδος και χωρίς κραδασμούς;

3. Ο εξοπλισμός πρέπει να φυλάσσεται μακριά από πηγές θερμότητας και εύφλεκτες και εκρηκτικές ουσίες;

4. Η θέση εγκατάστασης δεν πρέπει να εκτίθεται απευθείας στον ήλιο και πρέπει να διατηρείται η κυκλοφορία του εσωτερικού αέρα;

5. Ο χώρος εγκατάστασης του εξοπλισμού πρέπει να είναι καθαρός και δεν πρέπει να εγκαθίσταται σε χώρο με πολλή σκόνη ή στην έξοδο σκόνης.

Εύρος θερμοκρασίας και υγρασίας

Θερμοκρασία εργαστηρίου: RT~ 50 ℃

Θερμοκρασία δοχείου πίεσης: RT ~ 63 ℃

Σχετική υγρασία ≥ 85% R.H

Ρυθμός θέρμανσης

Θερμοκρασία εργαστηρίου RT → +50 ℃ ≤ 60 λεπτά

Θερμοκρασία δοχείου πίεσης RT → +63 ℃ ≤ 60 λεπτά

Κύριες τεχνικές παράμετροι

Ανάλυση θερμοκρασίας: 0,1 ℃

Απόκλιση θερμοκρασίας: ± 1 ℃

Ομοιομορφία θερμοκρασίας: 2 ℃

Διακύμανση θερμοκρασίας: 1 ℃

Όγκος ψεκασμού (m1/80cm2/h) 1,0~2,0 (συλλογή για τουλάχιστον 16 ώρες και λήψη της μέσης τιμής)

Πίεση ψεκασμού: 1,00 ± 0,01 kgf/cm2

Τιμή PH υγρού φαρμάκου: ουδέτερο 6,0~7,0, όξινο 3,0~3,1

Τιμή PH διαλύματος ψεκασμού: ουδέτερο 6,5~7,2, όξινο 3,1~3,3

Χρόνος ελέγχου: 1S~9999H μπορεί να ρυθμιστεί αυθαίρετα

Σημείωση: Η απώλεια διοξειδίου του άνθρακα στο διάλυμα κατά τον ψεκασμό μπορεί να προκαλέσει αλλαγή της τιμής PH. Μπορούν να χρησιμοποιηθούν οι ακόλουθες μέθοδοι, όπως η θέρμανση του διαλύματος σε πάνω από 35 ℃ πριν από την τοποθέτησή του στον εξοπλισμό δοκιμής, ή η χρήση φρέσκου βρασμένου νερού για την παρασκευή του διαλύματος για τη μείωση της περιεκτικότητας σε διοξείδιο του άνθρακα στο διάλυμα, η οποία μπορεί να αποφύγει την αλλαγή της τιμής PH. Η δοκιμή οξέος ή η δοκιμή ψεκασμού αλατιού επιταχυνόμενου χαλκού είναι για να διασφαλιστεί η τιμή PH του διαλύματος ψεκασμού, Ρυθμίστε την τιμή PH του διαλύματος σε 2,8~3,0 και ελέγξτε εάν το διάλυμα ή/και η διαλυμένη ουσία πληρούν τις απαιτήσεις.

Συμμόρφωση δοκιμής και πρότυπα υλοποίησης προϊόντος

1. GB/T2423.17-2008/IEC 60068-2-11-1981 Μέθοδος Δοκιμής Ψεκασμού Αλατιού

2. ASTM. B117-2009 Δοκιμή Ψεκασμού Αλατιού

3. JIS H8502 Μέθοδος Δοκιμής Ψεκασμού Αλατόνερου

4. GB/T10125-2012/ISO 9227-2006 Μέθοδος Δοκιμής Ψεκασμού Αλατόνερου

5. GB-T5170.8-2008 Μέθοδος Επιθεώρησης Εξοπλισμού Περιβαλλοντικών Δοκιμών για Ηλεκτρικά και Ηλεκτρονικά Προϊόντα - Εξοπλισμός Δοκιμής Ψεκασμού Αλατιού

6. GB-T5170.11-2008 Μέθοδος Επιθεώρησης Εξοπλισμού Δοκιμής Διαβρωτικών Αερίων

7. ISO9227 Δοκιμή Ψεκασμού Αλατιού

8. GB/T10587-2006 Τεχνικές Συνθήκες για Θάλαμο Δοκιμής Ψεκασμού Αλατιού

Χαρακτηριστικά δομής

Δομή κουτιού

Το εργαστήριο υιοθετεί εισαγόμενη πλάκα PVC πολυαιθυλενίου (Νότια Ασία, Ταϊβάν) με πάχος 8mm και ανθεκτική θερμοκρασία 85 ℃.

Το κάλυμμα στεγανοποίησης του εργαστηρίου είναι κατασκευασμένο από εισαγόμενη ακρυλική πλάκα πάχους 8mm.

Το φιαλίδιο αναπλήρωσης αντιδραστηρίου υιοθετεί κρυφή ανίχνευση στάθμης νερού, η οποία είναι εύκολη στον καθαρισμό και δεν σπάει εύκολα.

Το δοχείο πίεσης αέρα είναι κατασκευασμένο από δοχείο υψηλής πίεσης από ανοξείδωτο χάλυβα SUS304 #, το οποίο έχει την καλύτερη θερμομονωτική επίδραση.

Η σχάρα υλικού δοκιμής υιοθετεί μια σχάρα διαίρεσης επιπέδου, η οποία μπορεί να ρυθμίσει ελεύθερα τη γωνία πτώσης της ομίχλης και της ομίχλης από όλες τις πλευρές. Υπάρχουν πολλά δείγματα τοποθετημένα.

Το κάλυμμα στεγανοποίησης λειτουργεί αεροπορικώς.

Το εργαστήριο σφραγίζεται με νερό για να διασφαλιστεί η μη διαρροή διαβρωτικού αερίου από το κουτί.

Το κουτί ελέγχου και το κουτί δοκιμής είναι ενσωματωμένα και οι αριστερές και δεξιές δομές είναι εύκολες στη λειτουργία.

Υιοθετείται δομή διαχωρισμού νερού και ηλεκτρικού ρεύματος για την αποτελεσματική αποτροπή εισόδου νερού στο ηλεκτρικό κουτί ελέγχου και την πρόκληση ζημιάς στα αξεσουάρ.

Κάλυμμα ντουλαπιού

Το κάλυμμα στεγανοποίησης του εργαστηρίου είναι κατασκευασμένο από εισαγόμενη ακρυλική πλάκα πάχους 8mm, και η κορυφή είναι κατασκευασμένη σε κάλυμμα στεγανοποίησης γωνίας 1000°, το οποίο αποτρέπει αποτελεσματικά την πτώση συμπυκνωμάτων στην επιφάνεια του δείγματος κατά τη διάρκεια της δοκιμής και επηρεάζει τα αποτελέσματα της δοκιμής.

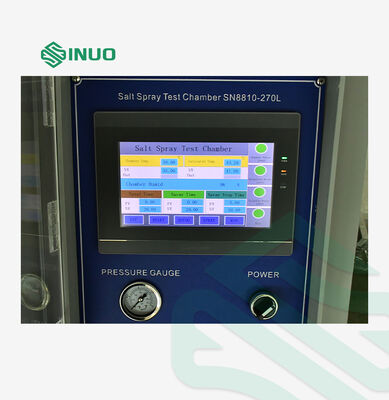

Πίνακας ελέγχου

Μανόμετρο, κύριος διακόπτης τροφοδοσίας.

Ντουλάπι ελέγχου διανομής ισχύος

Ηλεκτροβαλβίδα πλήρωσης νερού, ηλεκτροβαλβίδα ψεκασμού, ηλεκτροβαλβίδα απαγωγής ομίχλης, πίνακας διανομής ισχύος, προστατευτικό υπερθέρμανσης, δοχείο πίεσης κορεσμού αέρα, βαλβίδα ελέγχου ψεκασμού.

Σύστημα θέρμανσης

Υιοθετείται λειτουργία θέρμανσης με ατμό νερού και σωλήνας θέρμανσης από κράμα τιτανίου P.I.D ελέγχει τη θέρμανση για την επίτευξη ισορροπίας θερμοκρασίας.

Σύστημα αναπλήρωσης νερού

1. Αναπλήρωση νερού για εργαστήριο και δοχείο πίεσης: τα συστήματα ελέγχου αυτόματης και χειροκίνητης αναπλήρωσης νερού μπορούν να συνδεθούν στην αυτόματη αναπλήρωση νερού ελέγχου σωλήνα βρύσης ή στη χειροκίνητη λειτουργία διπλής αναπλήρωσης νερού, η οποία είναι εύκολη στη χρήση.

Σημείωση: Εάν το νερό της βρύσης έχει πάρα πολλές ακαθαρσίες ή είναι όξινο ή αλκαλικό, πρέπει να εγκατασταθεί φίλτρο στην είσοδο νερού.

2. Αναπλήρωση νερού υγρού φαρμάκου: χρησιμοποιείται μεγάλη δεξαμενή νερού με κρυφή εσωτερική, και υιοθετείται χειροκίνητη αναπλήρωση νερού.

Σύστημα αποστράγγισης

Συσκευή ελέγχου βαλβίδας αποστράγγισης, χειροκίνητη λειτουργία αποστράγγισης.

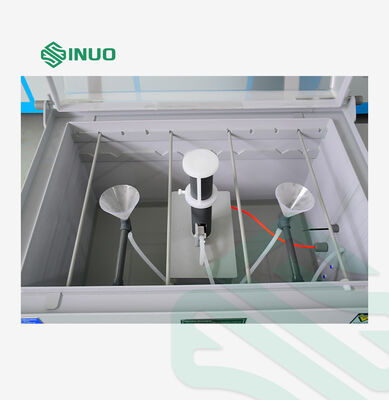

Σύστημα ψεκασμού

Υιοθετεί την αρχή Bernoulli για την απορρόφηση αλατόνερου και στη συνέχεια την ατομοποίηση, με ομοιόμορφο βαθμό ατομοποίησης.

Δεν υπάρχει φαινόμενο κρυστάλλωσης μπλοκαρίσματος, το οποίο μπορεί να διασφαλίσει το πρότυπο συνεχούς δοκιμής.

Ακροφύσιο από ειδικό γυαλί;

Ρυθμιζόμενος κωνικός πύργος ψεκασμού μπορεί να διασπείρει αποτελεσματικά τον ψεκασμό, να διασφαλίσει ομοιόμορφο ψεκασμό και να ελέγξει την ποσότητα ψεκασμού.

Λειτουργία ψεκασμού

Συνεχής/διακοπτόμενη

Σύστημα παροχής αέρα

Η πίεση ψεκασμού ρυθμίζεται στα 1kg/cm2 σε δύο στάδια. Την πρώτη φορά, ο πεπιεσμένος αέρας ρυθμίζεται στα 2kg/cm2 και εισέρχεται στο δοχείο κορεσμού για θέρμανση. Τη δεύτερη φορά, η πίεση ψεκασμού ρυθμίζεται στα 1kg/cm2.

Σύστημα απαγωγής ομίχλης

1. Πλήρως αυτόματη συσκευή απαγωγής ομίχλης με ισορροπημένη πίεση, η οποία χρειάζεται μόνο να συνδεθεί με τον σωλήνα απαγωγής ομίχλης και εκφορτίζει αυτόματα την ομίχλη ανάλογα με την πίεση στο κουτί.

2. Χειροκίνητο διακόπτη κουμπιού απαγωγής ομίχλης. Απλά κάντε κλικ σε αυτό το κουμπί πριν ανοίξετε το κάλυμμα του θαλάμου δοκιμής για να αφαιρέσετε γρήγορα την εσωτερική ομίχλη.

3. Σημείωση: Ο σωλήνας απαγωγής ομίχλης του μηχανήματος πρέπει να επεκτείνεται σε εξωτερικό ανοιχτό χώρο και πρέπει να αποφεύγεται η εγγύτητα σε διαβρωτικά αντικείμενα για να αποφευχθεί η διάβρωση άλλων αντικειμένων από την ομίχλη του μηχανήματος. Ο εκτεταμένος σωλήνας απαγωγής ομίχλης πρέπει να είναι απαλλαγμένος από κυματιστές εκπτώσεις για να αποφευχθεί η συμπύκνωση στον σωλήνα απαγωγής ομίχλης που μπλοκάρει τον σωλήνα απαγωγής ομίχλης και να εκφορτίζει αποτελεσματικά τα απόβλητα αέρια.

Ηλεκτρικό σύστημα ελέγχου

Ελεγκτής

1.7” οθόνη αφής, φιλική προς το χρήστη διεπαφή, όλες οι πληροφορίες με μια ματιά.

2. Ψηφιακό σύστημα πολλαπλής προστασίας από προειδοποίηση σφαλμάτων, αποτρέποντας την ξηρή καύση και την υπερθέρμανση.

3. Υιοθετεί έξοδο SSR υψηλής ισχύος και επαφές ρελέ από καθαρό ασήμι εισαγωγής, με διάρκεια ζωής 106.

4. Λειτουργία ελέγχου πολλαπλών καναλιών, η οποία μπορεί να δοκιμαστεί σε συνεχή/διακοπτόμενη/χειροκίνητη/αυτόματη λειτουργία.

5. Είναι εξοπλισμένο με χειροκίνητη/αυτόματη λειτουργία απαγωγής ομίχλης για να διασφαλίσει μη διαρροή ομίχλης αλατιού, ώστε να αποφευχθεί η διάβρωση του εργαστηρίου.

6. Η κρυφή μέθοδος διόρθωσης διασφαλίζει ότι η θερμοκρασία είναι απόλυτα ελεγχόμενη.

7. Με λειτουργία μνήμης διακοπής ρεύματος. Σε περίπτωση ξαφνικής διακοπής ρεύματος ή διακοπής κατά τη διάρκεια του πειράματος, τα δεδομένα αποθηκεύονται αυτόματα, χωρίς απώλεια χρόνου πειράματος, ώστε να αποφευχθεί η επανάληψη του πειράματος.

Λειτουργία εισόδου θερμοκρασίας

Μπορεί να ρυθμιστεί στην οθόνη αφής

Εμφάνιση θερμοκρασίας

Εμφανίζει την τιμή ρύθμισης και την πραγματική τιμή της θερμοκρασίας.

Εμφάνιση χρόνου

Εμφανίζεται στην οθόνη αφής, ελάχιστος χρόνος 1 δευτερόλεπτο.

Λειτουργία λειτουργίας

Συνεχής λειτουργία/διακοπτόμενη λειτουργία.

Εύρος ρύθμισης θερμοκρασίας

Άνω και κάτω όριο του μέγιστου εύρους θερμοκρασίας 5 ℃.

Εμφάνιση πίνακα

Τιμή ρύθμισης θερμοκρασίας, τρέχουσα τιμή θερμοκρασίας, χρόνος ρύθμισης, τρέχων χρόνος, χρόνος ψεκασμού, χρόνος σταθερής θερμοκρασίας, δείκτης ανωμαλίας υπερθέρμανσης, δείκτης ανωμαλίας έλλειψης νερού, δείκτης τέλους λειτουργίας, δείκτης κατάστασης ψεκασμού, δείκτης κατάστασης απαγωγής ομίχλης.

Σώμα μέτρησης θερμοκρασίας

Αντίσταση πλατίνας PT100.

Λειτουργία ελέγχου θερμοκρασίας

Λειτουργία ελέγχου ρύθμισης θερμοκρασίας PID με αντι-ολοκληρωτική κορεσμό, BTC (εξοπλισμός δοκιμής θερμοκρασίας).

Συσκευή προστασίας ασφαλείας

Κουτί δοκιμής

Προστασία από ακραία υπερθέρμανση, προστασία από έλλειψη νερού.

Δοχείο κορεσμού

Προστασία από ακραία υπερθέρμανση, προστασία από έλλειψη νερού.

Σύστημα θέρμανσης

Ξηρή καύση σωλήνα θέρμανσης, ανώμαλη παροχή και αποχέτευση νερού

Τροφοδοτικό

Προστασία από διαρροή, προστασία από υπερφόρτωση και βραχυκύκλωμα

Απαιτήσεις περιβάλλοντος αποθήκευσης

Η θερμοκρασία περιβάλλοντος του εξοπλισμού πρέπει να διατηρείται εντός 0 ℃~+45 ℃

Απαιτήσεις για τον χώρο εγκατάστασης

Η απόσταση μεταξύ των πλευρικών και οπίσθιων τοιχωμάτων του κουτιού δοκιμής και του τοίχου δεν πρέπει να είναι μικρότερη από 600mm, και η απόσταση από το μπροστινό μέρος και τον τοίχο δεν πρέπει να είναι μικρότερη από 800mm. Κατά τη μεταφορά του εξοπλισμού, εάν μπορεί να εισέλθει στην πόρτα, τη διάβαση, τον ανελκυστήρα κ.λπ., ώστε να μην επηρεαστεί η πρόοδος του έργου σας.

Κριτήρια αποδοχής και επαλήθευση τρίτων

1. Κριτήρια αποδοχής: οι τεχνικοί δείκτες πρέπει να είναι σύμφωνοι με τις μεθόδους που καθορίζονται στη "Τεχνική Συμφωνία" που υπογράφεται από τα δύο μέρη.

2. Μέθοδος αποδοχής: η επίσημη αποδοχή θα πραγματοποιηθεί στον χώρο του Αιτούντος.

3. Εάν ο Αιτών χρειάζεται να προσκαλέσει τρίτο μέρος (επαληθευμένο από το Εθνικό Κέντρο Ποιοτικού Ελέγχου Εξοπλισμού Περιβαλλοντικών Δοκιμών και να εκδοθεί έγκυρη έκθεση επιθεώρησης) να συμμετάσχει στην αποδοχή πριν από την αναχώρηση από το εργοστάσιο, το κόστος θα βαρύνει τον Αιτούντα. Εάν η πρώτη αποδοχή είναι ανεπαρκής, τα έξοδα που προκύπτουν κατά τη δεύτερη αποδοχή μετά τη βελτίωση από τον προμηθευτή θα βαρύνουν τον προμηθευτή.

4. Ο πελάτης αναθέτει στο Εθνικό Κέντρο Ποιοτικού Ελέγχου Εξοπλισμού Περιβαλλοντικών Δοκιμών για επαλήθευση.
