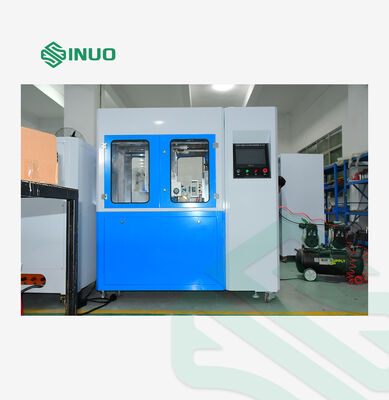

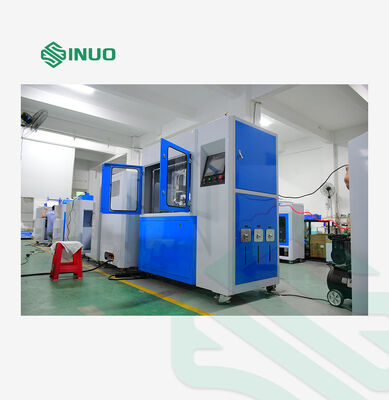

Δοκιμαστής συνδέσμου φόρτισης EV IEC 62196-1, Δοκιμαστής ανθεκτικότητας ικανότητας τραβήγησης και ρήξης από ελεγκτή παροχής ηλεκτρικής ενέργειας

Περιεχόμενα δοκιμής

α) Θραύση και ικανότητα；b) Κανονική λειτουργία

Εύρος δείγματος δοκιμής

AC και DC όπλο φόρτισης

Σταθμός δοκιμής

Μονοσταθμιακός

Μέθοδος ηλεκτρικού ελέγχου

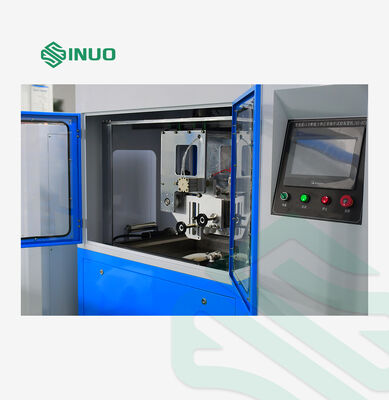

Έξυπνος ολοκληρωμένος έλεγχος Mitsubishi PLC, λειτουργία διεπαφής αφής χρώματος 7 ιντσών ανθρώπου-μηχανής

Λειτουργία λειτουργίας

 Χειροκίνητη ή προγραμματιζόμενη λειτουργία

Λειτουργία

Έχει τη λειτουργία προσομοίωσης της κανονικής λειτουργίας της διεπαφής φόρτισης, η οποία μπορεί να πραγματοποιήσει τη λειτουργία εισαγωγής και εξαγωγής της διεπαφής φόρτισης, έχει επίσης τον προγραμματιζόμενο καθορισμό της ταχύτητας δοκιμής, του χρόνου δοκιμής και των αριθμών δοκιμής

Λειτουργία κίνησης

Ο σερβοκινητήρας κινεί τις κινήσεις εισαγωγής και εξαγωγής και τις κινήσεις περιστροφής και υγρής διαβροχής, και ο βοηθητικός κύλινδρος πραγματοποιεί το άνοιγμα και το κλείσιμο του μηχανισμού ασφάλισης διακόπτη.

Σφιγκτήρας δείγματος και μέθοδος σύσφιξης

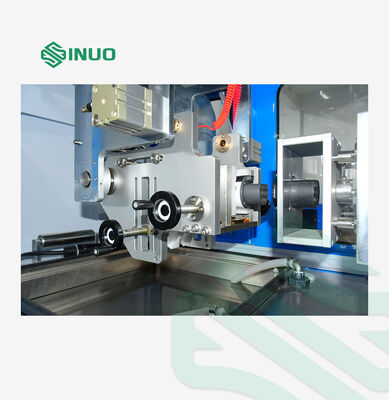

Μηχανική σύσφιξη, ρυθμιζόμενη σφιγκτήρας τριών διαστάσεων X/Y/Z, ρυθμιζόμενη θέση σημείου σύσφιξης, οικουμενική σφιγκτήρας κατάλληλη για διεπαφές φόρτισης AC/DC εθνικού προτύπου, αμερικανικού προτύπου, ευρωπαϊκού προτύπου


Αυτόματη αναστροφή

Εξοπλισμένο με αυτόματο μηχανισμό αναστροφής στη σφιγκτήρα του όπλου φόρτισης, ο οποίος μπορεί να αναστραφεί 90°, και ο χρόνος συγκράτησης αναστροφής μπορεί να ρυθμιστεί αυθαίρετα εντός του εύρους (0 ~ 600) s, το οποίο μπορεί να επιτύχει τη δοκιμή βύθισης σε διάλυμα σύμφωνα με την παράγραφο 23.3.2 του IEC 62196-1:2022.

Αριθμός δοκιμών

0~999999 φορές, μπορεί να προκαθοριστεί, σταματά αυτόματα όταν ο αριθμός φτάσει την καθορισμένη τιμή

Χρόνος αγωγιμότητας ικανότητας θραύσης

1-999.9s, μπορεί να προκαθοριστεί (το πρότυπο απαιτεί η ηλεκτρική επαφή να διατηρείται για όχι περισσότερο από 4s και όχι λιγότερο από 2s)

Ρυθμός εισαγωγής και εξαγωγής

0-10 φορές/λεπτό, μπορεί να προκαθοριστεί (3.75 κύκλοι/λεπτό, 7.5 διαδρομές/λεπτό)

Διαδρομή δοκιμής

0-150mm, μπορεί να προκαθοριστεί (η απόσταση μεταξύ του δοκιμαστικού βύσματος και της δοκιμαστικής πρίζας είναι ≥50mm)

Ταχύτητα δοκιμής

0-1100mm/s μπορεί να προκαθοριστεί απευθείας στην οθόνη αφής

Εμφάνιση τιμής δύναμης

Εξοπλισμένο με αισθητήρα δύναμης εύρους 50kg, ο οποίος μπορεί να παρακολουθεί την τιμή δύναμης σε πραγματικό χρόνο, να σχηματίζει καμπύλη δύναμης-χρόνου, να εμφανίζει τη μέγιστη δύναμη εισαγωγής και εξαγωγής, και να εμφανίζει την τρέχουσα τιμή δύναμης, εύρος τιμής δύναμης (0 ~ 500) N

Συσκευή κλειδώματος

Έχει τη λειτουργία αυτόματης πίεσης της μηχανικής συσκευής κλειδώματος για προσομοίωση κανονικών συνθηκών λειτουργίας.

Δεξαμενή διαλύματος

Εξοπλισμένο με μία δεξαμενή διαλύματος, η οποία μπορεί να χωρέσει διάλυμα προσομοίωσης αλατιού και σκόνης σύμφωνα με την παράγραφο 23.3.2 του IEC 62196-1:2022, παρακαλούμε σημειώστε ότι το διάλυμα πρέπει να προετοιμαστεί από τον χρήστη

Απαιτήσεις βύθισης σε διάλυμα

Ο αριθμός των βυθίσεων, ο χρόνος βύθισης, ο χρόνος στεγνώματος, οι αριθμοί εισαγωγής και εξαγωγής, και οι αριθμοί κύκλων μπορούν να ρυθμιστούν

Φορτίο

Εξωτερικό, μπορεί να λειτουργήσει με SN2217-480V250A

Λειτουργία ανίχνευσης

Όταν το φορτίο είναι συνδεδεμένο, μπορεί να πραγματοποιήσει συναγερμό διακοπής κυκλώματος και να καταγράψει τον τρέχοντα αριθμό.

Προστασία ασφαλείας

Προστασία γείωσης, προστασία βραχυκυκλώματος, προστασία υπερφόρτωσης
