IEC 60112 Δοκιμαστής Παρακολούθησης Διαρροής για Υλικά Μόνωσης Ηλεκτρικών Οχημάτων Δοκιμή CTI PTI

Δοκιμαστής παρακολούθησης διαρροών IEC 60112 για μονωτικό υλικό ηλεκτρικών οχημάτων Δοκιμασία CTI PTI

Πληροφορίες για το προϊόν:

The SN774 Comparative Tracking Index (CTI) and Proof Tracking Index (PTI) tester is a professional laboratory testing device engineered for evaluating the tracking resistance performance of solid insulating materialsΟ πλήρης συμμόρφωση με τα διεθνή πρότυπα IEC, UL και ASTM, αυτό το εξοπλισμό δοκιμών ακρίβειας υιοθετείται ευρέως από τα εργαστήρια ελέγχου ποιότητας,εργοστάσια παραγωγής και τρίτοι οργανισμοί πιστοποίησης σε όλη την Ευρώπη, Βόρεια Αμερική, Νοτιοανατολική Ασία και άλλες παγκόσμιες περιοχές.

Με προσομοίωση του πραγματικού περιβάλλοντος εργασίας των ηλεκτρικών προϊόντων, ο δοκιμαστής υιοθετεί τη λειτουργία στάβλωσης υγρού χλωριούχου αμμωνίου και διεξαγωγής ηλεκτροδίων υψηλής τάσης για την ανίχνευση της βλάβης της μόνωσης,παρακμή παρακολούθησης και ανάφλεξη φλόγας μονωτικών υλικών υπό τη συνδυασμένη δράση ηλεκτρικού πεδίουΠαρέχει ακριβή και αξιόπιστα δεδομένα δοκιμών για την επιλογή υλικών, την πιστοποίηση της ασφάλειας των προϊόντων και τον έλεγχο ποιότητας των ηλεκτρικών και ηλεκτρονικών προϊόντων.

Πλεονεκτήματα και βασικά χαρακτηριστικά του προϊόντος

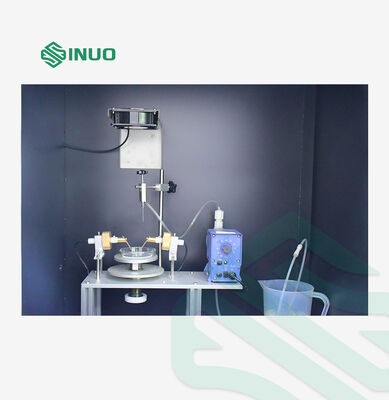

Διαμόρφωση δοκιμής υψηλής ακρίβειας: Εξοπλισμένη με εισαγόμενη μικροαντλία Prominent για να εξασφαλίζει εξαιρετικά ακριβή όγκο πτώσης υγρού και διάστημα στάθμευσης, εξαλείφοντας τα λάθη χειροκίνητης λειτουργίας και εξασφαλίζοντας επαναληπτά αποτελέσματα δοκιμών.

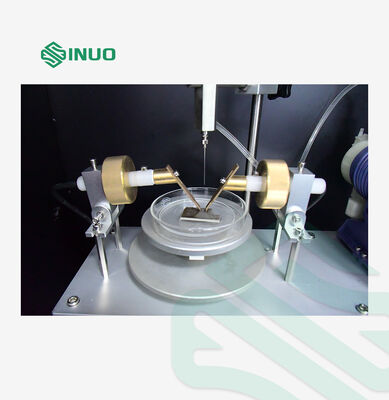

Επαγγελματικό ηλεκτρόδιο πλατίνης: υιοθετεί ηλεκτρόδιο πλατίνης τυποποιημένου μεγέθους με γωνία 60° και σταθερή πίεση 1,00 N, απεικόνιση πίεσης σε πραγματικό χρόνο στην οθόνη, που πληροί πλήρως τις απαιτήσεις τυποποιημένης δοκιμής.

Πληροφοριακό σύστημα ελέγχου PLC: Εξοπλισμένο με πλήρη χρωματική οθόνη αφής 7 ιντσών, ρυθμίση με ένα κλικ της τάσης δοκιμής, του ρεύματος, των χρόνων στάθμισης και των παραμέτρων χρονισμού, απλή λειτουργία και έξυπνη εμφάνιση δεδομένων.

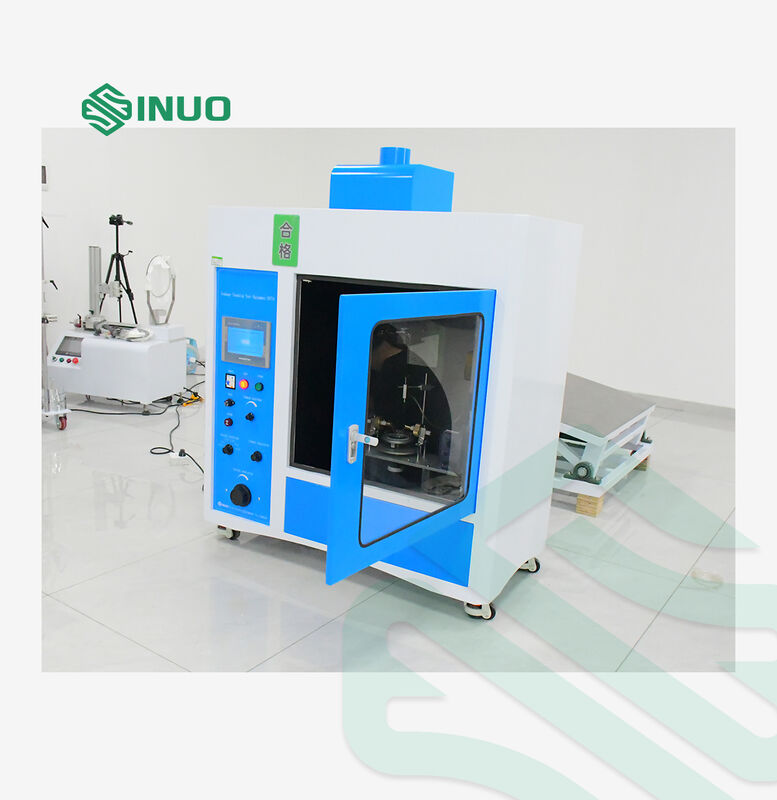

Ασφαλής και ανθρωπισμένος σχεδιασμός: Κλειστός θάλαμος δοκιμής, εξωτερική λειτουργία μετά το κλείσιμο της πόρτας, αυτόματος συναγερμός για βλάβη παρακολούθησης (≥2s), με αποτέλεσμα να εξασφαλίζεται αποτελεσματικά η ασφάλεια του χειριστή.

Ρυθμιζόμενη και βαθμονόμητη δομή: Εξοπλισμένο με τυπικό τετράγωνο, ρυθμιζόμενο ύψος τραπεζιού και γωνία ηλεκτροδίου, βολικό για γρήγορη βαθμονόμηση και ικανοποίηση ποικίλων απαιτήσεων δοκιμής.

Ευρεία κάλυψη εφαρμογής: Κατάλληλο για όλα τα είδη ηλεκτρικών μονωτικών υλικών, μηχανικών πλαστικών και ηλεκτρικών εξαρτημάτων, που υποστηρίζουν την βιομηχανική επιθεώρηση ποιότητας και τις δοκιμές Ε&Α.

Τεχνικές παραμέτρους

Παράμετρος\ μοντέλο	SN774 (0,5m3)
Δραστηριακή τάση	Εναλλακτικός ρεύμα 220V±10% / 50Hz,1KVA
Έλεγχος	ΠΛΚ
Εμφάνιση	7 ιντσών χρωματική οθόνη αφής
Δοκιμαστική τάση	Ρυθμίσιμη ισχύς 600V, ακρίβεια 1,5%
Συσκευή χρονολόγησης	9999X0.1S
Ηλεκτρόδιο	Πλατινένιο ηλεκτρόδιο, ένα ζευγάρι.
Μέγεθος ηλεκτρόδου πλατίνης	(5±0,1) x(2±0,1) x(5) mm, 30° κλίση
Ηλεκτρόδιο συμπεριλαμβανομένης γωνίας και απόστασης	60°±5°, η απόσταση είναι (4±0,1mm)
Πίεση ηλεκτροδίων	10,00N±0,05N Η πίεση μπορεί να ρυθμιστεί και η τιμή μπορεί να μετρηθεί και να εμφανιστεί σε πραγματικό χρόνο στην οθόνη αφής
Ελέγχος της πτώσης υγρού	Ελέγχονται από μικροπυρσοκρότητο Ο όγκος και το διάστημα πτώσης υγρού είναι ακριβή Ετικέτα μικροαντλίας:
Το διάστημα πτώσης του υγρού	30 ± 5S, ρυθμιζόμενο
Ρίχνοντας ύψος υγρού	35 ± 5 mm
Κατεβάζοντας την καθυστέρηση υγρού	0.2S ((χρόνος ανοίγματος της βαλβίδας του σολενοειδούς)
Μέγεθος υγρού πτώσης	45-50 σταγόνες/cm3
Κύκλωμα καθυστέρησης χρόνου	2±0,1S (σε ρεύμα 0,5A ή μεγαλύτερο)
Πτώση πίεσης από βραχυκύκλωμα	8% MAX
Σύνδρομο βραχυκυκλώματος	1±0,1A 1%
Ταχύτητα ανέμου	0.2m/s
Περιβαλλοντικές απαιτήσεις	0°40°C, σχετική υγρασία ≤ 80%, σε σημείο χωρίς προφανείς δονήσεις και διάβρωμα αερίου
Μέγεθος και βάρος του εξοπλισμού	1100mm* 550mm* 1100mm, 180KGS
Συμμορφώνεται με το πρότυπο	Δοκιμαστικό υλικό για την κατασκευή οχημάτων με κινητήρα
