Δοκιμαστής δονήσεων υψηλής ισχύος 11KN full-band Sine, Random & Shock Simulation

Δοκιμαστής δονήσεων υψηλής ισχύος 11KN full-band Sine, Random & Shock Simulation

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SN553- EV211HG60VT60VCSusb-2
Τροποποιημένο:	1
Τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 Stes/ Μήνας

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate（Cost Additional）

Χωρητικότητα φορτίου:

300 κιλά

Θερμοκρασία λειτουργίας:

0℃–40℃

Συχνότητα:

1~3300Hz

Ανώτατη μετατόπιση:

51mm PP

Είσοδος ισχύος:

380V 3φασικό, 25KVA

Υγρασία λειτουργίας:

0%–85% (χωρίς συμπύκνωση)

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

10 Stes/ Μήνας

Επισημαίνω:

Δοκιμαστής κραδασμών υψηλής ισχύος 11KN

Εξοπλισμός δοκιμών ημιτονικών κραδασμών πλήρους ζώνης

Μηχανή δοκιμής κραδασμών από κράμα μαγνησίου αλουμινίου

Περιγραφή του προϊόντος

Δοκιμαστής δονήσεων υψηλής ισχύος 11KN full-band Sine, Random & Shock Simulation

Επισκόπηση του προϊόντος

Το μηχάνημα δοκιμής ηλεκτρομαγνητικών δονήσεων Sinuo 11KN είναι εξοπλισμός δοκιμών υψηλής ακρίβειας για το βιομηχανικό περιβάλλον που έχει σχεδιαστεί για την επαλήθευση της μηχανικής αξιοπιστίας του προϊόντος.Υποδύεται τις δονήσεις του πραγματικού κόσμου., μηχανική διέγερση και φορτία συγκρούσεων για την ανίχνευση της δομικής σταθερότητας και της αντοχής των βιομηχανικών εξαρτημάτων, την επίλυση των κινδύνων βλάβης του προϊόντος που προκαλούνται από τις δονήσεις κατά τη μεταφορά,λειτουργία και ακραίες συνθήκες εργασίας.

Εφαρμόζεται ευρέως στις βιομηχανίες αεροδιαστημικής, αυτοκινητοβιομηχανίας, ναυτιλίας, ηλεκτρονικών κυκλωμάτων και οικιακών συσκευών. Το σύστημα συμμορφώνεται πλήρως με τα παγκόσμια πρότυπα δοκιμών όπως GB, GJB, UL, JIS,ΔΙΝΥποστηρίζει επαγγελματική επιλογή μοντέλων με βάση φόρμουλα και προσαρμοσμένα σχήματα δοκιμών,να γίνει ο προτιμώμενος εξοπλισμός δοκιμών για τους παγκόσμιους κατασκευαστές και τα εργαστήρια τρίτων για την πιστοποίηση των προσόντων των προϊόντων.

Τεχνικές παραμέτρους

Α11S24 παραμέτρους γεννήτριας ηλεκτρομαγνητικής διέγερσης
Μέγιστη δύναμη σινουσοειδούς διέγερσης	1100 χιλιάρικα.μέγιστη τιμή gf (11KN)
Μέγιστη τυχαία συναρπαστική δύναμη	1100 χιλιάρικα.G.f.rms (11KN)
Μέγιστη δύναμη διέγερσης από την πρόσκρουση	2200 χιλιάρικα.γ.φ. κορυφή (22KN)
Πεδίο συχνότητας	1Επικεφαλής3300 Hz
Μέγιστη μετατόπιση	51 mm p-p
Μέγιστη ταχύτητα	2m/s
Μέγιστη επιτάχυνση	100G(980 m/s²)
Πρώτης τάξης συχνότητα συντονισμού	3100 Hz±5%
Αποτελεσματικήφορτίο	300 χιλιόγραμμο
Συχνότητα απομόνωσης από δονήσεις	2.5 Hz
Διάμετρος κυλιόμενης σπείρας	Φ240 χμ
Βάρος κινητής τροχιάς	10χιλιόγραμμο
Στροφή στο τραπέζι.	16×M10
Διαρροή ροής	<10 γκάους
Επιτρεπόμενη εκκεντρική στιγμή	300N·m
Μέγεθος εξοπλισμού	920Lmmx740Dmmx785mm (χωρίς πίνακα επέκτασης)
Βάρος του εξοπλισμού	Περίπου 1100Κίλο(Χωρίς οριζόντιο τραπέζι ολίσθησης)
LA12Κ ψηφιακός ενισχυτής ισχύος διακόπτη
Δύναμη εξόδου	12KVA
Τεχνική ένταση	100V
ρεύμα εξόδου	100Α
Αποτελεσματικότητα ενισχυτή	≥ 90%
Συχνότητα αλλαγής	116KHz
Σύνδεσμος σήματος/θόρυβου (SNR)	≥ 65dB
Επίπεδο θορύβου	≤ 70dB
Μέγεθος ενισχυτή	910Lmmx610Dmmx1150Hχμ
Σύστημα προστασίας με εφοδιασμό
Λειτουργία	Θέρμανση, πίεση ανέμου, υπερδιέταξη, υπερτάταση, υπερστροφή, υποτάθεια εισόδου, εξωτερική βλάβη, τροφοδοσία ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου
Ψηφιακός ελεγκτής δονήσεων VCSusb-2
Διαμόρφωση υλικού	2 ταυτόχρονα κανάλια εισόδου, 1 κανάλι εξόδου Σινικό, τυχαίο, κλασικό σοκ.
Υπολογιστής ελέγχου	Ηλεκτρονικός υπολογιστής με οθόνη LCD 17 ιντσών, πληκτρολόγιο και οπτικό ποντίκι
Λογισμικό	Με δίγλωσση (κινεζική / αγγλική) διεπαφή λειτουργίας, υποστηρίζει την ανάλυση χρονικού τομέα και συχνότητας, τον έλεγχο της πηγής σήματος, την ανάλυση sinus sweep και πολλά άλλα.Μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών WORD, και διαθέτει λειτουργίες για προβολή σήματος/δεδομένων, αποθήκευση, διαμόρφωση παραμέτρων δοκιμής και ανάλυση δεδομένων.
Αισθητήρας επιτάχυνσης LΤΕ C04A07	Πεδίο συχνότητας: 1-8000Hz Αισθησία:30pc/g Περιοχή θερμοκρασίας: -40 - 160°C
Πίνακας κατακόρυφης επέκτασης VT60
Υλικό	Αλουμίνιο/Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	600 χιλιοστά × 600 χιλιοστά
Σταθερή τρύπα	M8 μανίκι βίδες από ανοξείδωτο χάλυβα, ανθεκτικό στην φθορά και ανθεκτικό στην φθορά
ΟΣυχνότητα σαλβίας	Σημείο:2000 HzΤυχαίο: 2000Hz
Βάρος	Περίπου45ΚΓ

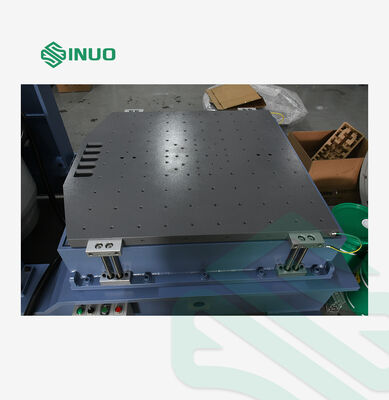

HG60 οριζόντιο τραπέζι διαδρόμου με λάδι
Υλικό	Αλουμίνιο/Λύκος μαγνησίου, σκληρή ανωδική επιφάνεια
Μέγεθος πίνακα	600 χιλιοστά × 600 χιλιοστά
Σταθερή τρύπα	M8 μανίκι βίδες από ανοξείδωτο χάλυβα, ανθεκτικό στην φθορά και ανθεκτικό στην φθορά
ΟΣυχνότητα σαλβίας	Σημείο:2000 HzΤυχαίο: 2000Hz
Βάρος	Περίπου57ΚΓ
Β402S ψυκτικός ανεμιστήρας ((συμπεριλαμβανομένου του σιγαστήρα)
Δύναμη ανεμιστήρα	4KW
Δυνατότητα ροής ανεμιστήρα	40.8m3/min
Πίεση ανεμιστήρα	0.049kgf/cm2
Ηλεκτρικές απαιτήσεις
Ηλεκτρική τροφοδοσία	Κλιματισμός3 φάσεις 380V/50Hz,25 KVA
Συμπυκνωμένος αέρας	0.6Mpa
Αντίσταση εδάφους	≤4Ω

Δυναμικότητα εξοπλισμού και διαρθρωτικά πλεονεκτήματα

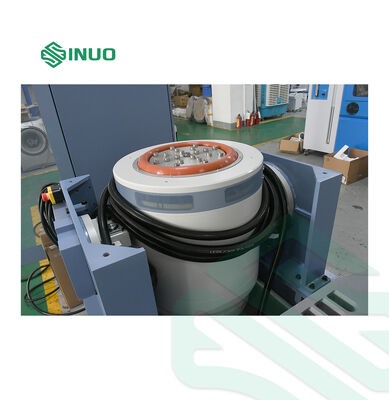

1. Βελτιωμένη δομή σώματος τραπέζι δονήσεων

Χρησιμοποιεί ακρίβεια χύτευσης και χειροκίνητα γυαλισμένο κινούμενο κύλινδρο, που ταιριάζει με διπλό ρυμουλκούμενο αξιακή καθοδήγηση και φωτοηλεκτρικό σύστημα υποστήριξης φορτίου.Υποστείλει αποτελεσματικά την αξιωτική απόκλιση και την μετατόπιση περιστροφής κατά τις δοκιμές δονήσεων υψηλής συχνότηταςΤο διπλό μαγνητικό κύκλωμα έχει ομοιόμορφη κατανομή του μαγνητικού πεδίου και εξαιρετικά χαμηλή διαρροή ροής.αποφυγή παρεμβολών στα δείγματα δοκιμής και τον περιβαλλοντικό εξοπλισμόΗ επιφάνεια υιοθετεί φωσφοποιητική αντι-διάβρωση και τεχνολογία υψηλής ποιότητας χρώματος αυτοκινήτων, με εξαιρετική αντοχή στην φθορά και την αντοχή στη σκουριά για μακροχρόνια συνεχή βιομηχανική λειτουργία.

Εξοπλισμένο με αεραγωγό μελιού και δομή διπλής στρώσης διακύμανσης θερμότητας, που ταιριάζει με ανεμιστήρα χαμηλού θορύβου, επιλύει το πρόβλημα υπερθέρμανσης των μακροχρόνιων δοκιμών υψηλού φορτίου,υλοποίηση χαμηλού θορύβου και υψηλής απόδοσης διάχυσης θερμότητας.

2Υψηλής απόδοσης ψηφιακός ενισχυτής ισχύος

Ο ψηφιακός ενισχυτής ισχύος LA12K υιοθετεί προηγμένη τεχνολογία IGBT και αλγόριθμο διαμόρφωσης PWM πολλαπλασιασμού σινουσοειδούς συχνότητας, με αναλογία σήματος-θόρυβου ≥65dB και απόδοση εργασίας άνω του 90%.Συμμορφώνεται με τα πρότυπα ασφάλειας CE της ΕΕΗ ηλεκτρονική τεχνολογία αυτόματης ανταλλαγής ρεύματος εξασφαλίζει ισορροπημένη ισχύ.αποφεύγοντας αποτελεσματικά την στρέβλωση του σήματος και εξασφαλίζοντας την αυθεντικότητα και την ακρίβεια των δεδομένων δοκιμής δόνησης.

3Σύστημα ασφαλείας με πλήρη προστασία

Ενσωματωμένος πολυδιάστατος μηχανισμός προστασίας ασφαλείας, που καλύπτει την υπερεμπόνηση, την υποεμπόνηση, την απώλεια φάσης, το υπερεύμα, την υπερεμπόνηση θερμοκρασίας, την υπερεμπόνηση, την προστασία από εξωτερικά σφάλματα και τα λογικά σφάλματα.Μπορεί αυτόματα συναγερμό και να σταματήσει το μηχάνημα σε περίπτωση μη φυσιολογικών συνθηκών, προστασία των δειγμάτων δοκιμής, του σώματος του εξοπλισμού και των χειριστών, υλοποίηση δοκιμής μηδενικού κινδύνου.

4Υψηλής ακρίβειας Ελέγχων Τραυματισμών

Χρησιμοποιεί επεξεργαστή DSP πλανητικού σημείου 32 bit (κυρίως συχνότητα 300MHz) και 24 bit υψηλής ανάλυσης τσιπ ADC / DAC, με δυναμικό εύρος ελέγχου άνω των 90dB και αναλογία σήματος-θόρυβου άνω των 100dB.Ο ανεξάρτητος σχεδιασμός κυκλώματος ελέγχου διαχωρίζει τη λειτουργία του υπολογιστή από τον έλεγχο του συστήματος, εξασφαλίζοντας ανταπόκριση σε πραγματικό χρόνο και εξαιρετικά υψηλή ακρίβεια ελέγχου.

Υποστηρίζει τρεις βασικούς τρόπους δοκιμής: τυχαία δονήσεις, σάρωση sinus και κλασικό σοκ. Καλύπτει τρόπους πλούσιας σάρωσης, μορφές κύματος παλμού και ζώνες συχνοτήτων, πληροί τα πρότυπα MIL-STD-810, ISO και βιομηχανικά πρότυπα.Το δίγλωσσο σύστημα Κινέζικο/Αγγλικά υποστηρίζει τη δημιουργία εκθέσεων δοκιμών Word/PDF με ένα κλικ, με πλήρη ανάλυση δεδομένων, απεικόνιση καμπύλης και λειτουργίες αποθήκευσης δεδομένων, βολικές για πιστοποίηση εργαστηρίου και καταχώριση ελέγχου ποιότητας εργοστασίου.

5Δυνατότητα επέκτασης δοκιμής πολλαπλών κατευθύνσεων

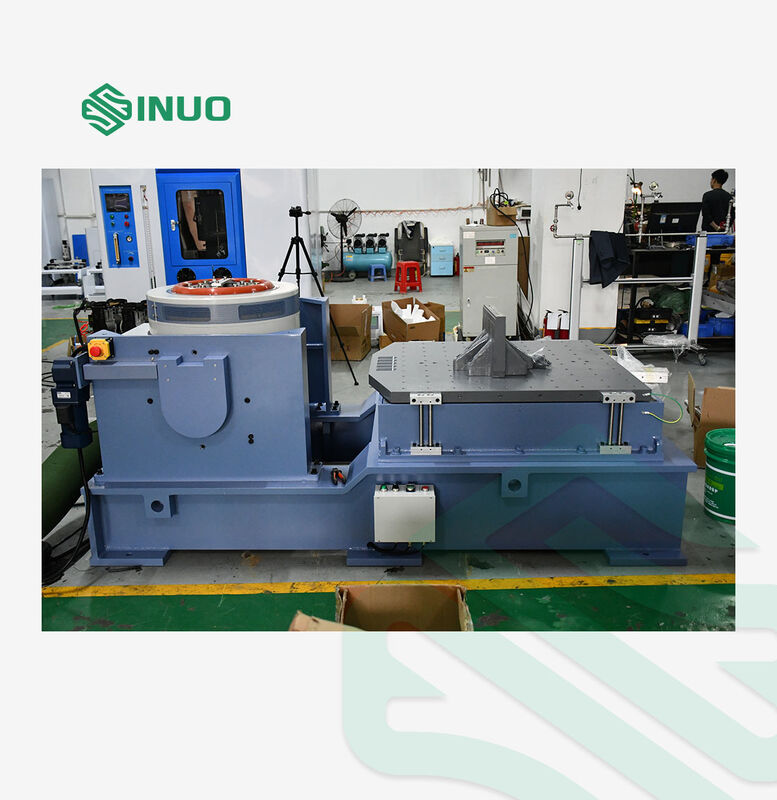

Εξοπλισμένο με κατακόρυφες και οριζόντιες πλατφόρμες δοκιμών 600*600 mm από κράμα μαγνησίου, με σκληρή ανωτισμένη επιφάνεια και ανθεκτικά μαντήλια βίδες από ανοξείδωτο χάλυβα M8, που υποστηρίζουν τη μακροχρόνια δοκιμή υψηλής συχνότητας.Το ανεξάρτητο οριζόντιο τραπέζι διαφάνειας με λάδι είναι εξοπλισμένο με φυσική βάση γρανίτη και ξεχωριστή πηγή πετρελαίου, με ισχυρή πλευρική συγκράτηση και υψηλή αντοχή στη στιγμή ανατροπής, που πληροί τις απαιτήσεις δοκιμής με πολλές γωνίες και πολλαπλές κατευθύνσεις για τα μεγάλα και ακανόνιστα δείγματα.
