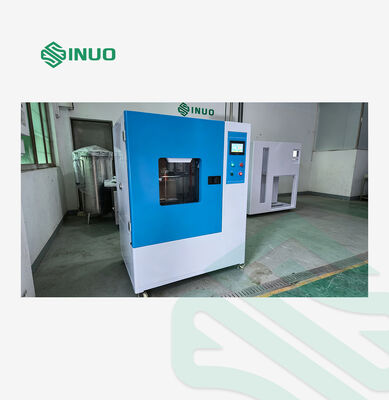

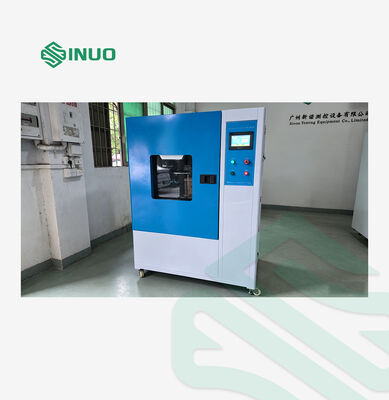

IEC 60529 IPX1‐2 Ψηλός θάλαμος δοκιμής βροχής σταγονόμετρου για ηλεκτρονικά και αυτοκινητικά εξαρτήματα

Τεχνικές παράμετροι

Δομικές Παράμετροι

Μέγεθος Πλάκας Στάγδην

Περίπου. L600 × W600 mm

Μέγεθος Εσωτερικού Θαλάμου

Περίπου. L800 × D800 × H1000 mm

Συνολική Εξωτερική Διάσταση

Περίπου. L1250 × D1020 × H1750 mm

Διάμετρος Οπής Στάγδην

Ø0.4 mm

Απόσταση μεταξύ Οπών Στάγδην

20 × 20 mm

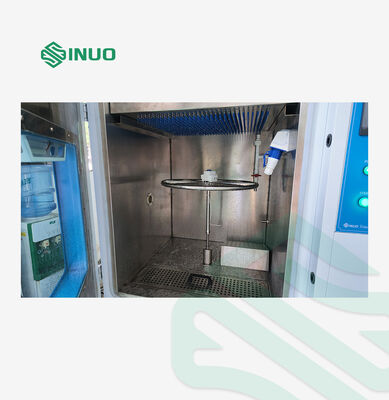

Διάμετρος Περιστρεφόμενης Βάσης

Ø600 mm

Λειτουργικές Παράμετροι

Όγκος Βροχόπτωσης

IPX1: 1±0.5 mm/min
IPX2: 3±0.5 mm/min

Λειτουργία Ρύθμισης Ροής

Χειροκίνητη ρύθμιση

Λειτουργία Ανύψωσης Πλάκας Στάγδην

Σταθερός τύπος χωρίς ανύψωση· η ανύψωση πραγματοποιείται από την περιστρεφόμενη βάση του δείγματος

Ύψος Ανύψωσης Περιστρεφόμενης Βάσης

400–700 mm

Χωρητικότητα Φορτίου Περιστρεφόμενης Βάσης

50KG

Γωνία Κλίσης Περιστρεφόμενης Βάσης

0° ή 15° (οριζόντια αναφορά)

Ταχύτητα Περιστροφής Περιστρεφόμενης Βάσης

1 στροφή/min (για δοκιμή IPX1)

Εύρος Χρόνου Δοκιμής

0-999 min

Συσκευές Προστασίας Ασφαλείας

Προστασία από διαρροή γείωσης, προστασία από έλλειψη νερού, προστασία από βραχυκύκλωμα

Ηλεκτρικές Παράμετροι

Τροφοδοσία Ρεύματος

AC 220V

Ονομαστική Ισχύς

1.0 kW

Τυπικά αξεσουάρ

1 αντίτυπο εγχειριδίου λειτουργίας
1 αντίτυπο πιστοποιητικού εργοστασίου
1 κάρτα εγγύησης εξοπλισμού
1 φίλτρο
100 βελόνες στάγδην δοκιμής
20 βάσεις βελόνας στάγδην από ορείχαλκο

Συνθήκες Λειτουργίας

Ο χρήστης πρέπει να εγγυάται τις ακόλουθες συνθήκες και να πραγματοποιεί τις αντίστοιχες συνδέσεις.

Χώρος Εγκατάστασης

1. Επίπεδο δάπεδο με ομαλή αποστράγγιση· τα δάπεδα και οι τοίχοι πρέπει να είναι αδιάβροχα, εξοπλισμένα με δαπέδους αποστράγγισης ή τάφρους αποστράγγισης.
2. Φέρουσα ικανότητα δαπέδου ≥ 200 kg/m²
3. Καλά αεριζόμενος χώρος
4. Καμία σοβαρή δόνηση γύρω από τον εξοπλισμό
5. Κανένας ισχυρός ηλεκτρομαγνητικός θόρυβος γύρω από τον εξοπλισμό
6. Καμία εύφλεκτη, εκρηκτική, διαβρωτική ουσία ή σκόνη κοντά στον εξοπλισμό
7. Επαρκής χώρος για λειτουργία και συντήρηση γύρω από τη μονάδα: 600 mm απόσταση στο πίσω, αριστερό, δεξί και επάνω μέρος
8. 1200 mm απόσταση στο μπροστινό μέρος του εξοπλισμού

Συνθήκες Περιβάλλοντος

· Θερμοκρασία: 5°C ~ 35°C
· Σχετική Υγρασία: ≤85% RH
· Ατμοσφαιρική Πίεση: 86 kPa ~ 106 kPa

Συνθήκες Τροφοδοσίας Ρεύματος

Τάση & Συχνότητα

AC 220V±10%, 50Hz±10%; Φάση + Ουδέτερος + Προστατευτικό Γείωσης

Εγκατεστημένη Ισχύς

1.0 kW

Αντίσταση Προστατευτικής Γείωσης

Αντίσταση προστατευτικής γείωσης μικρότερη από 4 Ω

Διακόπτης Ρεύματος

1. Ο χρήστης πρέπει να εγκαταστήσει έναν ανεξάρτητο διακόπτη προστασίας από διαρροή ρεύματος (RCCB) αντίστοιχης χωρητικότητας αποκλειστικά για αυτόν τον εξοπλισμό στον χώρο εγκατάστασης.
2. Απαγορεύονται οι διακόπτες τύπου μαχαιριού ή οι πρίζες τοίχου.
3. Ο διακόπτης προστασίας από διαρροή ρεύματος πρέπει να εγκατασταθεί σε απόσταση 2 μέτρων από τον εξοπλισμό.

Απαιτήσεις Παροχής Νερού

1. Ο χρήστης πρέπει να παρέχει παροχή νερού με πίεση νερού ≥0.2 MPa, εφοδιασμένη με βρύση νερού 4 σημείων στον χώρο εγκατάστασης.
2. Η βρύση νερού πρέπει να βρίσκεται σε απόσταση 2 μέτρων από τον εξοπλισμό.

Απαιτήσεις Παροχής Αέρα

Απαιτείται αεροσυμπιεστής· συνιστώμενη πίεση αέρα: 0.6 ~ 0.8 MPa.
