IEC60086-4 Παράγραφος 6.5 Ελεγκτής εξωτερικής βραχυκύκλωσης ελεγχόμενης θερμοκρασίας

Δοκιμαστής Εξωτερικής Βραχυκύκλωσης Ελεγχόμενης Θερμοκρασίας IEC60086-4 Παράγραφος 6.5 Παράρτημα Β

Επισκόπηση Προϊόντος:

Ο Δοκιμαστής Εξωτερικής Βραχυκύκλωσης Ελεγχόμενης Θερμοκρασίας έχει σχεδιαστεί για δοκιμές ασφαλείας μπαταριών λιθίου, δοκιμές κατάχρησης κυψελών μπαταριών και δοκιμές εξωτερικής βραχυκύκλωσης.

Με μέγιστο ρεύμα φορτίου 1000Α, ενσωματωμένη αντίσταση 20mΩ και χρόνο απόκρισης DC ≤5μs, το σύστημα παρέχει ένα ελεγχόμενο και επαναλήψιμο περιβάλλον δοκιμής βραχυκύκλωσης υψηλού ρεύματος.

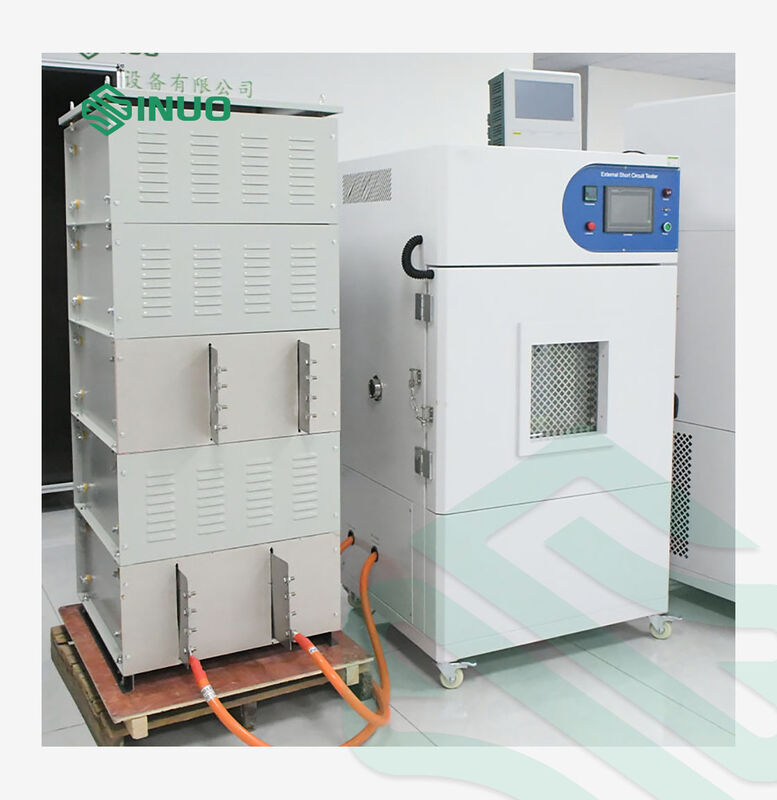

Ο ενσωματωμένος θάλαμος ελεγχόμενης θερμοκρασίας, η παρακολούθηση της θερμοκρασίας επιφάνειας της μπαταρίας, ο αυτόματος έλεγχος PLC, η απαγωγή καπνού και η προστασία από έκρηξη τον καθιστούν κατάλληλο για εργαστήρια Ε&Α μπαταριών, εργαστήρια δοκιμών ασφαλείας και εφαρμογές ποιοτικού ελέγχου.

Εφαρμοστέα πρότυπα:

Συμμορφώνεται με το πρότυπο UN38.3 παράγραφος 4.5 Δοκιμή T.5, UL 1642, IEC 62619:2017 παράγραφος 7.2.1, IEC62133-1:2017 παράγραφος 7.3.2, IEC62133-2:2017 παράγραφος 7.3.1 και 7.3.2, IEC62133:2014 παράγραφος 7.3.2, 8.3.1, 8.3.2, IEC60086-4 παράγραφος 6.5.1, IEC60086-4 παράγραφος 6.5.8 6.5.9, και ούτω καθεξής.

Βασικά Χαρακτηριστικά

• Μέγιστο ρεύμα φορτίου 1000Α για δοκιμές βραχυκύκλωσης μπαταριών υψηλού ρεύματος
• Χρόνος απόκρισης DC ≤5μs για γρήγορη απόκριση βραχυκύκλωσης
• Ενσωματωμένη αντίσταση 20mΩ για ελεγχόμενη δοκιμή εξωτερικής βραχυκύκλωσης
• Εύρος θερμοκρασίας: RT+10°C έως 100°C
• Παρακολούθηση θερμοκρασίας επιφάνειας μπαταρίας 2 καναλιών, εύρος -20 έως 800°C
• Έλεγχος PLC + οθόνη αφής για αυτόματη λειτουργία δοκιμής
• Λήψη ρεύματος DC 0–1000Α με ακρίβεια ±0.5% F.S.
• Ενσωματωμένη απαγωγή καπνού, εκτόνωση πίεσης και προστασία ασφαλείας από έκρηξη

Βασική απόδοση:

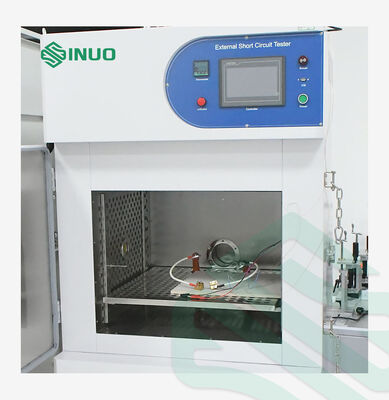

1. Απλή λειτουργία και έλεγχος: διεπαφή ανθρώπου-μηχανής με οθόνη αφής, έλεγχος επεξεργασίας αφής. Η μπαταρία τοποθετείται στο ράφι του θερμοστάτη. Κλείστε την πόρτα και πατήστε το κουμπί δοκιμής στην οθόνη αφής για να ολοκληρωθεί αυτόματα η δοκιμή.
2. Ασφάλεια και προστασία από έκρηξη: Τα εσωτερικά και εξωτερικά κουτιά έχουν ενισχυθεί στο σχεδιασμό.
3. Συνολικός αισθητικός σχεδιασμός: όμορφη και κομψή εμφάνιση.
4. Εύκολη μετακίνηση στη θέση: Ο πυθμένας του εξοπλισμού είναι σχεδιασμένος με τροχούς γενικής χρήσης και ρυθμιζόμενα πόδια για να διευκολύνει τη μετακίνηση και τη στερέωση του εξοπλισμού.

Απαιτήσεις και βήματα δοκιμής:

1. Αφού ο εξοπλισμός εισέλθει στο εργαστήριο, ρυθμίστε την απόσταση μεταξύ του μπροστινού, πίσω, αριστερού και δεξιού μέρους του εξοπλισμού, ρυθμίστε τα ρυθμιζόμενα πόδια για να είναι οριζόντια η βάση και στερεώστε τα κύπελλα των τροχών.
2. Συνδέστε το καλώδιο τροφοδοσίας στη συσκευή και δοκιμάστε τη μηχανή. Μόνο όταν δεν υπάρχουν προβλήματα, μπορείτε να εισέλθετε στη δοκιμή προϊόντος.

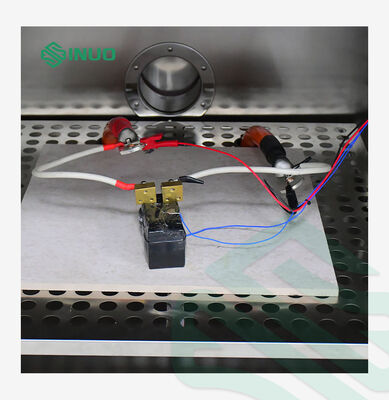

3. Ρυθμίστε τις παραμέτρους δοκιμής, τοποθετήστε την μπαταρία στο ράφι του εσωτερικού κουτιού δοκιμής, κλείστε την πόρτα και ξεκινήστε τη δοκιμή.
4. Κατά τη διάρκεια της δοκιμής, η πόρτα δεν μπορεί να ανοίξει κατά βούληση μέχρι να ολοκληρωθεί η δοκιμή. Μετά την ολοκλήρωση του χρόνου παρατήρησης, η πόρτα μπορεί να ανοίξει για να ελέγξει την μπαταρία.

Τεχνικές παράμετροι:
