ΙΕΣ 60529 IPX5 IPX6 Υψηλής πίεσης εξοπλισμός δοκιμής ψεκασμού νερού Ανερόστεγος θάλαμος

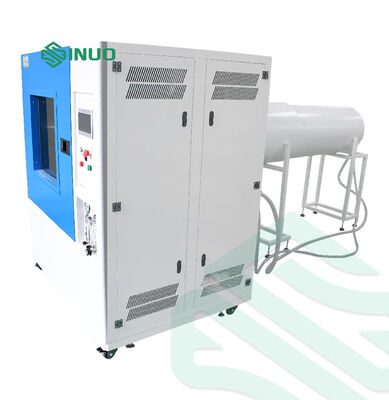

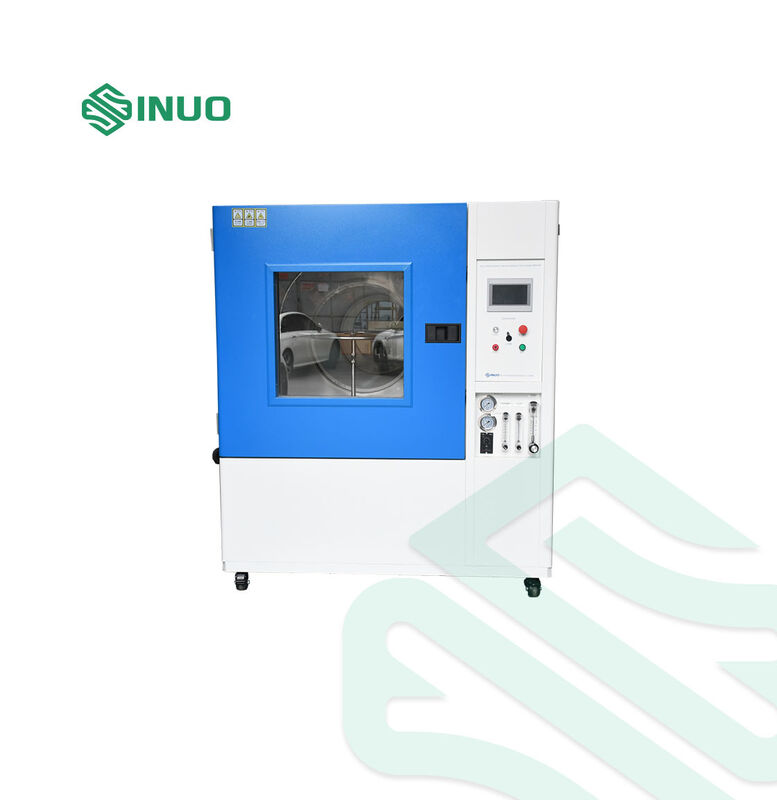

Ο Θάλαμος Δοκιμής Αδιαβροχοποίησης IPX5 IPX6 έχει σχεδιαστεί για δοκιμές προστασίας από διείσδυση και αξιολόγησης IP σύμφωνα με το IEC 60529. Διαθέτει ειδικά ακροφύσια ψεκασμού νερού, ρυθμιζόμενη ροή και πίεση, μηχανοκίνητο περιστρεφόμενο τραπέζι, και συνεχή ανακύκλωση νερού για αξιόπιστες και επαναλήψιμες δοκιμές.
Κατάλληλος για ηλεκτρικά, ηλεκτρονικά, φωτιστικά και προϊόντα αυτοκινήτων, ο θάλαμος υποστηρίζει δοκιμές αδιαβροχοποίησης για ανάπτυξη προϊόντων, ποιοτικό έλεγχο και επαλήθευση συμμόρφωσης.

Εξοπλισμένος με δύο ειδικά ακροφύσια ψεκασμού από ανοξείδωτο χάλυβα:

• IPX5: ακροφύσιο Ø6.3 mm
• IPX6: ακροφύσιο Ø12.5 mm

Το σύστημα υποστηρίζει δύο επίπεδα δοκιμής ψεκασμού νερού υψηλής πίεσης εντός ενός θαλάμου δοκιμής.

Το σύστημα ψεκασμού νερού ενσωματώνει έναν ψηφιακό μετρητή ροής και μανόμετρο για την παρακολούθηση και ρύθμιση των συνθηκών δοκιμής.

Το νερό που συλλέγεται στον πυθμένα του θαλάμου επιστρέφει στη δεξαμενή και ανακυκλώνεται συνεχώς, καθιστώντας το σύστημα κατάλληλο για επαναλαμβανόμενες δοκιμές αδιαβροχοποίησης.

Ο περιστρεφόμενο τραπέζι διαμέτρου 1600 mm περιστρέφεται με ρυθμιζόμενη ταχύτητα 1–7 σ.α.λ., βοηθώντας στην έκθεση διαφορετικών επιφανειών του δείγματος στον ψεκασμό νερού.

Ο ελεγκτής LCD οθόνης αφής επιτρέπει στους χειριστές να ορίζουν τον χρόνο δοκιμής και να ελέγχουν τη διαδικασία δοκιμής με ευκολία.

Ο θάλαμος και οι σωληνώσεις ψεκασμού κατασκευάζονται από Ανοξείδωτος χάλυβας SUS304 για ανθεκτικότητα και αντίσταση στη συνεχή έκθεση στο νερό.

Το σύστημα λειτουργεί μέσω ενός συστήματος ανακύκλωσης νερού υψηλής πίεσης κλειστού βρόχου.

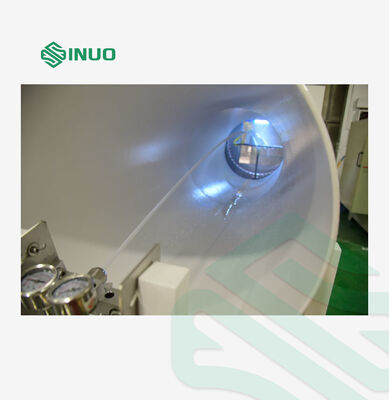

Το νερό αποθηκεύεται στη δεξαμενή στον πυθμένα του θαλάμου. Κατά τη διάρκεια της δοκιμής, η αντλία αντλεί νερό από τη δεξαμενή και το πιέζει πριν το παραδώσει μέσω των σωληνώσεων ψεκασμού από ανοξείδωτο χάλυβα.
Για τις δοκιμές IPX5 και IPX6, το αντίστοιχο ακροφύσιο ψεκασμού κατευθύνει νερό προς το δείγμα δοκιμής. Το δείγμα τοποθετείται στο μηχανοκίνητο περιστρεφόμενο τραπέζι, ενώ το τραπέζι περιστρέφεται με την προκαθορισμένη ταχύτητα.
Ο ρυθμός ροής νερού και η πίεση ψεκασμού παρακολουθούνται κατά τη διάρκεια της δοκιμής, και το νερό συλλέγεται και επιστρέφεται στη δεξαμενή για συνεχή ανακύκλωση.
Αυτή η διαμόρφωση βοηθά στην παροχή σταθερών και επαναλήψιμων συνθηκών για δοκιμές αδιαβροχοποίησης IP και αξιολόγηση προστασίας από διείσδυση.

Εσωτερικό Μέγεθος Θαλάμου	2000*2000*1000mm(Π*Β*Υ)
Εξωτερικό Μέγεθος Θαλάμου	Περίπου 4800*2060*1800mm(Π*Β*Υ)
Μέγεθος Δείγματος
Διάμετρος Περιστρεφόμενου Τραπεζιού	1600 mm
Χωρητικότητα Φορτίου Περιστρεφόμενου Τραπεζιού	10 kg
Αριθμός Ακροφυσίων Ψεκασμού	2; 1 για IPX5 και 1 για IPX6
Επιφάνεια Έκθεσης σε Νερό	Πλευρά του προϊόντος
Απόσταση Ακροφυσίου-Δείγματος	2500*3000mm
Διάμετρος Οπής Ακροφυσίου	IPX5:φ6.3 mm IPX6:φ12.5 mm
Ρυθμός Ροής Νερού	IPX5:12.5±0.625(L/min) IPX6:100±5(L/min)
Διάμετρος Σωλήνα	Σωλήνες υψηλής πίεσης 1/4-ιντσών και 1-ιντσών, 1 ο καθένας
Πίεση Ψεκασμού Νερού	30–200 kPa, ρυθμιζόμενη ανάλογα με τον ρυθμό ροής
Ταχύτητα Περιστρεφόμενου Τραπεζιού	1–7 σ.α.λ.
Διάρκεια Ψεκασμού	3, 10, 30, 9999 λεπτά, ρυθμιζόμενη
Χρόνος Λειτουργίας	1–9999 λεπτά, ρυθμιζόμενος
Σύστημα Ανακύκλωσης Νερού	Συνεχής ανακύκλωση νερού
Μανόμετρο	Εμφανίζει την πίεση ψεκασμού νερού
Σύστημα Ελέγχου	Αυτο-αναπτυγμένο σύστημα ελέγχου οθόνης αφής (Teelong)
Σύστημα Ψεκασμού	Αντλία νερού, μανόμετρο και σταθερή υποστήριξη σωλήνα ψεκασμού
Υλικό Σωλήνα Ψεκασμού	Ανοξείδωτος χάλυβας
Υλικό Θαλάμου	Ανοξείδωτος χάλυβας SUS304
