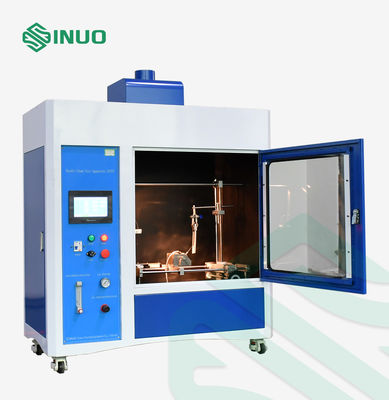

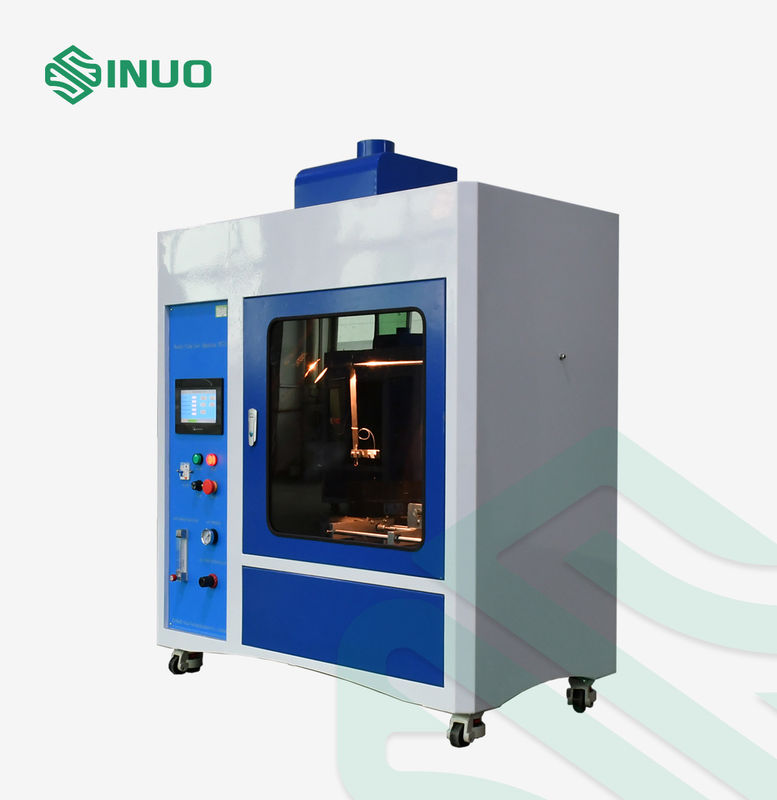

IEC 60695-11-5 Συσκευή Δοκιμής Φλόγας Βελόνας με Έλεγχο PLC και Οθόνη Αφής

Η συσκευή δοκιμής φλόγας βελόνας έχει σχεδιαστεί για την αξιολόγηση του κινδύνου πυρκαγιάς ηλεκτρικών και ηλεκτρονικών προϊόντων, εξαρτημάτων, μονωτικών υλικών και στερεών καύσιμων υλικών υπό συνθήκες βλάβης.

Ο δοκιμαστής εφαρμόζει μια ελεγχόμενη φλόγα βελόνας στο δείγμα δοκιμής σε καθορισμένη γωνία και αξιολογεί εάν το υλικό ανάβει, καθώς και τη διάρκεια της φλόγας και τη συμπεριφορά καύσης μετά την έκθεση.

Ο εξοπλισμός έχει σχεδιαστεί σύμφωνα με την IEC 60695-11-5 και είναι κατάλληλος για δοκιμές με φλόγα βελόνας υπό καθορισμένες συνθήκες δοκιμής.

Με έλεγχο PLC και 7-ιντσών έγχρωμη οθόνη αφής, το SN773 παρέχει αυτοματοποιημένη λειτουργία δοκιμής και βολική παρακολούθηση παραμέτρων για εργαστηριακές εφαρμογές και εφαρμογές ελέγχου ποιότητας.

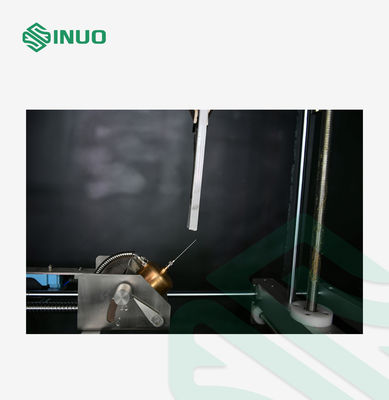

Η δοκιμή χρησιμοποιεί έναν καυστήρα σε σχήμα βελόνας που τροφοδοτείται με βουτάνιο.45°στο δείγμα κατά τη διάρκεια της δοκιμής.

Η απειλή πυρκαγιάς αξιολογείται με βάση παράγοντες που περιλαμβάνουν:

• Αν το δείγμα ανάβει
• Αν η καύση συνεχίζεται μετά την εφαρμογή της φλόγας
• Διάρκεια καύσης
• Διακίνηση φλόγας ή συμπεριφορά καύσης

Η δοκιμή βοηθά στην εκτίμηση της αντοχής των υλικών και των κατασκευαστικών στοιχείων στην ανάφλεξη που προκαλείται από μικρή εξωτερική φλόγα υπό μη φυσιολογικές ή ελαττωματικές συνθήκες.

Το σύστημα ελέγχου PLC αυτοματοποιεί τη σειρά δοκιμών και βελτιώνει την επαναληψιμότητα των δοκιμών.

Μια φιλική προς το χρήστη διεπαφή με οθόνη αφής επιτρέπει στους χειριστές να ορίζουν και να παρακολουθούν τις παραμέτρους δοκιμής με ευκολία.

Το ύψος της φλόγας ρυθμίζεται σε 12 ± 1 mm και μπορεί να ελεγχθεί χρησιμοποιώντας το παρεχόμενο μέτρο ύψους της φλόγας.

Ο ενσωματωμένος χρονόμετρος υποστηρίζει ακριβή μέτρηση της ανάφλεξης και της διάρκειας καύσης.

Η διαδικασία δοκιμής περιλαμβάνει ένα ανεξάρτητο σύστημα αερισμού για τη διατήρηση των απαιτούμενων συνθηκών δοκιμής.

Παράμετρος/μοντέλο	Υδροξείδιο
Δραστηριακή τάση	Εναλλακτικός ρεύμα 220V/50Hz
Έλεγχος	ΠΛΚ
Εμφάνιση	7 ιντσών χρωματική οθόνη αφής
Συσκευή χρονολόγησης	9999X0.1S
Καυστήρας	Εσωτερική διάτρηση φ0,5 mm ± 0,1 mm, OD ≤φ0,9 mm, L ≥ 35 mm, ανοξείδωτο χάλυβα

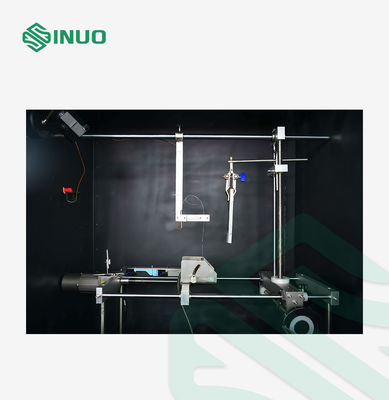

Γωνία καύσης	κλίση 45° (ελέγχου) ή κατακόρυφη (όταν ρυθμίζεται το ύψος της φλόγας)
Υψόμετρος της φλόγας	12 ± 1 mm ρυθμιζόμενο (με μετρητή ύψους φλόγας)
Κατηγορία αερίου	95% βουτάγκας (μπορεί να χρησιμοποιηθεί το εμφιαλωμένο αέριο αναπτήρα)
Πεδίο δοκιμής θερμοκρασίας	0~1000°C
Απαιτούμενη θέρμανση με φλόγα	Από 100° έως 700°,χρόνος για τις τυποποιημένες τιμές εντός 23,5S±1S
Θερμοσύνθεση θερμοκρασίας	φ0,5 θωράκιση νικελίου-χρωμίου/νικελίου αλουμινίου καλώδιο K-θερμοσύνδεσμο
Εργασιακό κατάστημα	0.5 κύβος, θήκη από ανοξείδωτο χάλυβα, μαύρο μαύρο φόντο.
Διαδικασία δοκιμής	Ελέγχου της διαδικασίας αυτόματης χειραγώγησης, ανεξάρτητη ροή αέρα
Προσαρμογή μεγέθους όγκου	Ρυθμισμός ροομέτρου
Συσκευές	Μια επιφάνεια λευκής πεύκης *1 Χάρτινα υφάσματα *5 Μετρητής ύψους φλόγας σύμφωνα με το σχήμα Α.3 *1 Ένα τηλεχειριστήριο*1: Πύλη εξάτμισης από φύλλο αλουμινίου *1
Μέγεθος και βάρος του εξοπλισμού	1100mm* 550mm* 1100mm, 120KGS
Συμμορφώνεται με το πρότυπο	IEC 60695-11-5, κλπ.
