Σύστημα δοκιμής πίεσης σε θήκη μπαταρίας IEC 63370 σημείο 19.10

Τμήμα 19 της IEC 63370.10Σύστημα δοκιμής πίεσης σε θήκη μπαταρίας

The Battery Case Pressure Testing System is designed for evaluating the mechanical strength and pressure resistance of battery enclosures used in battery-powered appliances with metal-ion chemistry batteries.

Σύμφωνα με την IEC 63370, παράγραφος 19.10,Ο εξοπλισμός αυτός προσομοιώνει μη φυσιολογικές συνθήκες εξαγωγής της μπαταρίας με την εφαρμογή ελεγχόμενης εσωτερικής πίεσης για να επαληθεύσει αν το περίβλημα της μπαταρίας μπορεί να αντέξει την πίεση που δημιουργείται κατά την κατάσταση βλάβης..

Ο εξοπλισμός δοκιμών ασφάλειας μπαταρίας είναι κατάλληλος για κατασκευαστές, εργαστήρια πιστοποίησης και ερευνητικά ιδρύματα που διενεργούν δοκιμές πίεσης στο περίβλημα της μπαταρίας,αξιολογήσεις ασφάλειας μπαταριών λιθίου, και επαλήθευση συμμόρφωσης IEC.

• Σχεδιασμένο σύμφωνα με τις απαιτήσεις ασφάλειας μπαταριών της παραγράφου 19.10 της IEC 63370
• Διορθωτικά για πλήρη συγκροτήματα μπαταριών χημείας ιόντων μετάλλων
• Σύστημα χειροκίνητης πίεσης με ακριβή παρακολούθηση της πίεσης
• Ρυθμιζόμενος όγκος έγχυσης αερίου για διαφορετικές απαιτήσεις δοκιμής

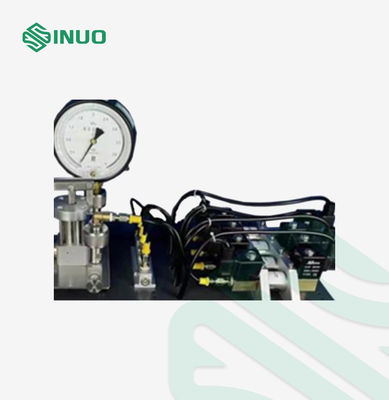

• Η επαλήθευση της πίεσης με μηχανικό μετρητή πίεσης υψηλής ακρίβειας
• Σύνθετη δομή επιφάνειας τραπεζιού κατάλληλη για εργαστηριακά περιβάλλοντα
• Αξιόπιστη λύση για τη δοκιμή ασφάλειας συσκευών που λειτουργούν με μπαταρία

Το δείγμα υποβάλλεται σε πίεση με χρήση χειροκίνητης αντλίας μέχρις ότου η αρχική πίεση φθάσει τις 2070 kPa ± 10%.ενώ ο μηχανισμός εγκεφαλικού εγκεφάλου του έμβολο ελέγχει τη διαδικασία ρύθμισης της πίεσης.

Μετά την επίτευξη της καθορισμένης αρχικής πίεσης, ο απαιτούμενος όγκος αέρα εισάγεται μέσω ανοίγματος Φ2,85 ± 0,05 mm σύμφωνα με τις προδιαγραφές του προτύπου.Στη συνέχεια, η διαδικασία μείωσης της πίεσης παρακολουθείται, και η εσωτερική πίεση μειώνεται κάτω από 70 kPa εντός 30 δευτερολέπτων.

Για την χειροκίνητη έκδοση, ο όγκος του εισερχόμενου αέρα ελέγχεται από τον χειριστή σύμφωνα με τις απαιτήσεις της δοκιμής.

Πεδίο εφαρμογής του δείγματος δοκιμής, εφαρμογή, αρχή, δομή και περιβάλλον λειτουργίας
Δοκιμαστικό δείγμα και περιορισμοί	Πλήρεις μπαταρίες χρησιμοποιώντας χημεία ιόντων μετάλλου.
Σκοπός της δοκιμής	Χρησιμοποιείται για τη μέτρηση της αντίστασης στην πίεση του περιβλήματος συσκευών που λειτουργούν με μπαταρίες και είναι εξοπλισμένες με πλήρεις μπαταρίες με χρήση χημείας ιόντων μετάλλων.Η δοκιμή επαληθεύει κατά πόσον το περίβλημα μπορεί να αντέξει την πίεση που παράγεται από τον εξαερισμό της μπαταρίας σε κατάσταση βλάβης και αξιολογεί την αντοχή του περίβληματος..

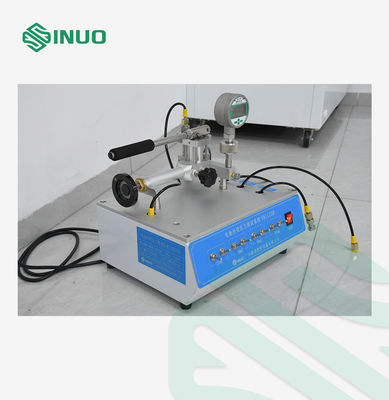

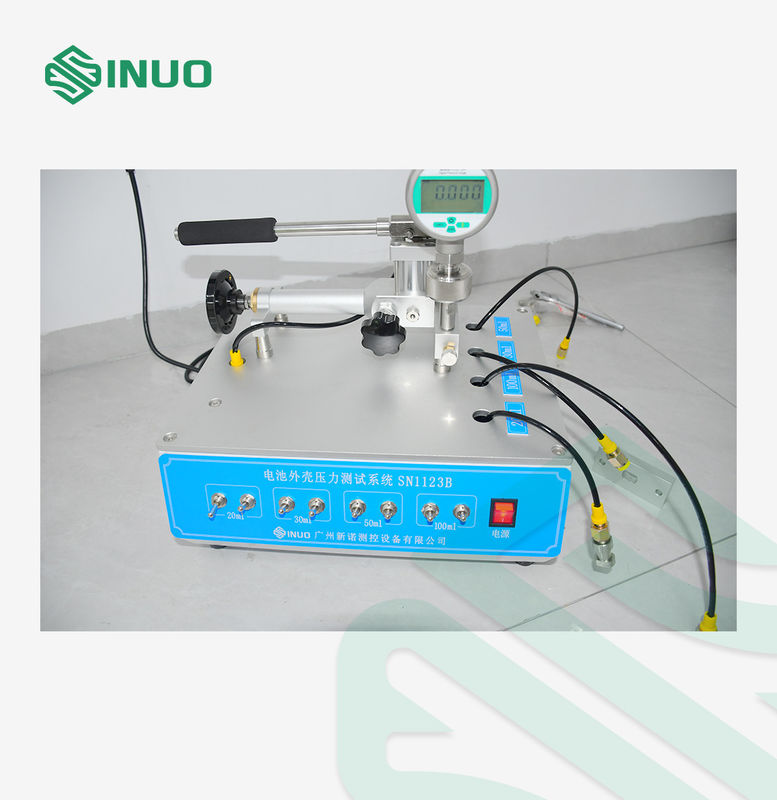

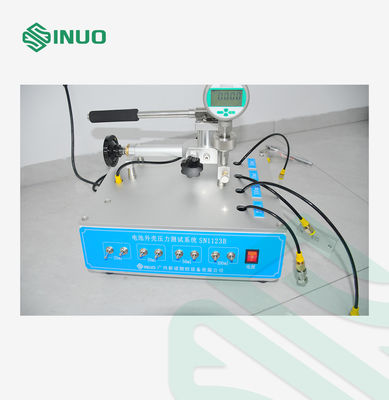

Δομή εξοπλισμού	Ο εξοπλισμός υιοθετεί δομή τύπου κιβωτίου με χειροκίνητο έλεγχο και οθόνη μετρητή πίεσης.Έχει απλή λειτουργία και συμπαγή εμφάνιση, ενσωματώνοντας τα πλεονεκτήματα παρόμοιων προϊόντων παγκοσμίως. Μέγεθος: Περίπου 800 * 500 * 600 mm (W * H * D) Βάρος: Περίπου 80 κιλά
Περιβάλλον λειτουργίας	Η παροχή ενέργειας: AC 220V ±10%/5060 Hz· περιβάλλον λειτουργίας: θερμοκρασία λειτουργίας 0°40 °C, υγρασία 30%~90%·
Προδιαγραφές απόδοσης
Σχήμα	ΣΕ1123 Β
Σταθμός	Ενιαίο σταθμό
Ηλεκτρική μέθοδος ελέγχου	Εγχειρίδιο χειρισμού, λειτουργία κουμπιού και οθόνη μετρητή πίεσης
Μέθοδος οδήγησης	Εγχειρίδιο πίεσης
Μέσο δοκιμής	Αέριο
Πίεση δοκιμής	0.01·2,5 MPa· εμφανίζεται στο μετρητή πίεσης
Χρόνος δοκιμής	Εγχειρίδιο χειρισμού
Διαδικασία δοκιμής	Εγχειριτική εγκατάσταση/αφαίρεση δειγμάτων και χειροκίνητος έλεγχος της διαδικασίας

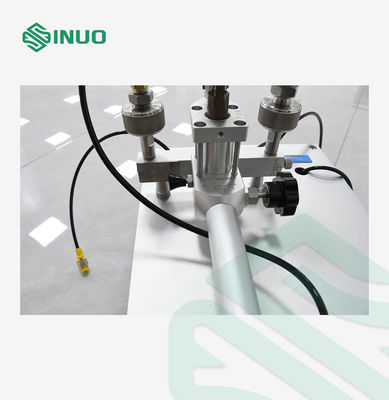

Σύνδεσμος σφράγισης	Τυποποιημένη διαμόρφωση: ένα σύνολο· διάμετρος ανοίγματος: Φ2,85 ± 0,05 mm
Μέγεθος και βάρος του εξοπλισμού	Λ*Δ*Η = 800*500*600mm, βάρος: περίπου 80 kg
Όγκος εγχύσεως αέρα	20,30,50, 100 ml
Περιβάλλον λειτουργίας	Ατμοσφαιρική πίεση: 80·106 kPa· Περιβαλλοντική θερμοκρασία: 5·40°C· Σχετική υγρασία: 20·80% RH. Ο εξοπλισμός πρέπει να εγκαθίσταται σε περιβάλλον απαλλαγμένο από έντονη δόνηση ή δονήσεις,ηλεκτρομαγνητικές παρεμβολές, σκόνης, εκρηκτικών αερίων και διαβρωτικών αερίων, με καλές συνθήκες εξαερισμού και διάσπασης θερμότητας.

• Δοκιμές ασφάλειας συσκευών που λειτουργούν με μπαταρία λιθίου
• Επιβεβαίωση της μηχανικής αντοχής του περιβλήματος της μπαταρίας
• Δοκιμή συμμόρφωσης με την παράγραφο 19.10 της IEC 63370
• Ανάπτυξη προϊόντων επαναφορτιζόμενων μπαταριών
• Εργαστήρια πιστοποίησης ασφάλειας μπαταριών
• Κατασκευαστές οικιακών συσκευών
• Κατασκευαστές εξοπλισμού που λειτουργεί με μπαταρίες
