Pendulum Hammer Impact Tester High Energy για Συμμόρφωση με IEC 61851-1 και Δοκιμές IK06-IK11

Pendulum Hammer Impact Tester High Energy για Συμμόρφωση με IEC 61851-1 και Δοκιμές IK06-IK11

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNQC1008
Τροποποιημένο:	1
Τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Ενέργεια κρούσης:

Εκκρεμές: 2/5/10/20/50 J; Κάθετα: 2/5/10/20/50 J (Προαιρετικό)

Μάζα αντίκτυπου:

500g, 1,7kg, 5kg, 10kg (±2%)

Τύπος εκκρεμές:

Μήκος: 1000㎜，Εξωτερική διάμετρος: 15,9 mm χαλύβδινος σωλήνας

Ύψος αντίκτυπου:

Ηλεκτρικά ρυθμιζόμενο πάνω και κάτω, Διαδρομή: 300–1800 mm

Ύψος πτώσης:

0–500 mm με ένδειξη κλίμακας

Σύστημα Μεταφοράς:

Σφαίρα ακριβείας + γραμμική ράγα οδηγού

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

10 σετ ανά μήνα

Επισημαίνω:

IEC 61851-1 Compliance Impact Tester

IK06-IK11 Δοκιμαστικός Δοκιμαστικός Δοκιμαστικός Δοκιμαστικός Δοκιμαστικός Σφυρί Εκκρεμές

Δοκιμαστής μηχανικής κρούσης υψηλής ενέργειας

Περιγραφή του προϊόντος

Δοκιμαστής Κρούσης Εκκρεμούς Υψηλής Ενέργειας για Φορτιστές Ηλεκτρικών Οχημάτων, Δοκιμές Κωδικού IK IEC 61851-1

Επισκόπηση Προϊόντος

Ο Δοκιμαστής Κρούσης Εκκρεμούς Υψηλής Ενέργειας SNQC1008 έχει σχεδιαστεί για δοκιμές μηχανικής αντοχής και αντοχής σε κρούση σταθμών φόρτισης ηλεκτρικών οχημάτων, ηλεκτρικών περιβλημάτων, ντουλαπιών διανομής ισχύος, κουτιών μέτρησης και ντουλαπιών διακοπτών.

Συμμορφούμενος με τις απαιτήσεις προστασίας από κρούση IEC 60068-2-75, IEC 62262 IK και IEC 61851-1 Παράγραφος 12.11, ο δοκιμαστής αξιολογεί την ικανότητα των περιβλημάτων εξοπλισμού να αντέχουν σε εξωτερικές μηχανικές κρούσεις μέσω ελεγχόμενων δοκιμών κρούσης με εκκρεμές και κάθετο σφυρί.

Το SNQC1008 χρησιμοποιείται ευρέως από κατασκευαστές φορτιστών ηλεκτρικών οχημάτων, κατασκευαστές ηλεκτρικού εξοπλισμού, εργαστήρια δοκιμών και κέντρα Ε&Α για επαλήθευση κρούσης IK και αξιολόγηση ανθεκτικότητας περιβλημάτων.

Βασικές Εφαρμογές

Περιοχή Εφαρμογής	Τυπικά Δείγματα Δοκιμής
Δοκιμές Εξοπλισμού Φόρτισης Ηλεκτρικών Οχημάτων	Σταθμοί φόρτισης AC, σταθμοί φόρτισης DC, περιβλήματα EVSE
Δοκιμές Κρούσης Ηλεκτρικών Περιβλημάτων	Κουτιά μέτρησης, ντουλάπια διανομής, ντουλάπια διακοπτών
Δοκιμές Ασφάλειας Βιομηχανικού Ηλεκτρικού Εξοπλισμού	Εξοπλισμός ηλεκτρονικών ισχύος και εξωτερικά ηλεκτρικά περιβλήματα
Δοκιμές Εργαστηρίου Πιστοποίησης	Επαλήθευση επιπέδου προστασίας IK σύμφωνα με τα πρότυπα IEC

Εφαρμοστέα Πρότυπα και Παράγραφοι:

IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-201712.11
IEC 62477-1:2022
EN IEC 61851-1-2019,12.11 /IEC 61851-1-2017,12.11

Πεδίο Εφαρμογής Δείγματος, Εφαρμογή, Αρχή, Δομή και Περιβάλλον Λειτουργίας

Δείγμα και Περιορισμοί	Σταθμοί φόρτισης ηλεκτρικών οχημάτων· Ντουλάπια διανομής ισχύος· Κουτιά μέτρησης· Ντουλάπια διακοπτών
Αρχή Δοκιμής	Δοκιμή Eha (Δοκιμή Κρούσης Εκκρεμούς): Το στοιχείο κρούσης απελευθερώνεται ελεύθερα από καθορισμένο ύψος μέσω σωλήνα εκκρεμούς 1 μέτρου και χτυπά το δείγμα στο χαμηλότερο σημείο της διαδρομής του εκκρεμούς. Η ενέργεια κρούσης παράγεται από τη μετατροπή της δυναμικής ενέργειας βαρύτητας σε κινητική ενέργεια, επιτυγχάνοντας έτσι τον σκοπό της δοκιμής κρούσης στο δείγμα. Δοκιμή Ehc (Δοκιμή Κάθετου Σφυριού): Το στοιχείο κρούσης απελευθερώνεται ελεύθερα από καθορισμένο ύψος μέσω σωλήνα οδηγού και χτυπά το δείγμα στο χαμηλότερο σημείο της κάθετης διαδρομής. Η ενέργεια κρούσης παράγεται μέσω της μετατροπής της δυναμικής ενέργειας βαρύτητας σε κινητική ενέργεια, επιτυγχάνοντας έτσι τον σκοπό της δοκιμής κρούσης στο δείγμα.

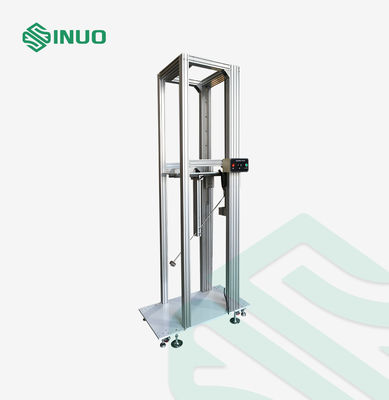

Δομή και Χαρακτηριστικά	Δομή τρόλεϊ με κάθετα ρυθμιζόμενη βάση στήριξης και γωνία κρούσης, κατάλληλη για διαφορετικά μεγέθη σταθμών φόρτισης ηλεκτρικών οχημάτων και απαιτήσεις ύψους κρούσης.
Περιβάλλον Λειτουργίας	Συνολικές διαστάσεις: Π1300Β600Υ3200mm· Βάρος: Περίπου 250kg

Κύριες Προδιαγραφές ΑπόδοσηςΜοντέλο

SNQC1008	SNQC1008A	SNQC1008B	Έλεγχος & Λειτουργία
Λειτουργία με κουμπιά	Έλεγχος PLC, λειτουργία οθόνης αφής	Πλατφόρμα Δείγματος	Πλατφόρμα Δείγματος
Όχι	Ναι	Εύρος Δείγματος Δοκιμής	Εύρος Δείγματος Δοκιμής
Ναι	Εύρος Δείγματος Δοκιμής	Εύρος Δείγματος Δοκιμής	Εύρος Δείγματος Δοκιμής
Κουτιά μέτρησης	Σταθμοί φόρτισης AC επιτοίχιας και βάσης (απαιτείται πλατφόρμα δείγματος) Σταθμοί φόρτισης DC τύπου ντουλαπιού Σημείωση: Το μέγιστο μέγεθος των σταθμών φόρτισης που είναι εγκατεστημένοι στην πλατφόρμα δείγματος δεν πρέπει να υπερβαίνει ΠxΒxΥ = 1 x 1 x 2,0 m. Το ύψος των σταθμών φόρτισης δαπέδου δεν πρέπει να υπερβαίνει τα 2,0 m. Στοιχεία Δοκιμής
Δοκιμή κρούσης εκκρεμούς (πλευρική κρούση)	Δοκιμή κρούσης κάθετου σφυριού (άνω κρούση, προαιρετική) Σύστημα Κίνησης
Ανύψωση: Κινητήρας + μειωτήρας	Μηχανισμός απελευθέρωσης: Ηλεκτρομαγνητική απελευθέρωση Σύστημα Μετάδοσης
Βίδα ακριβείας σφαιριδίων + γραμμικός οδηγός	Ενέργεια Κρούσης
Εκκρεμές Σφυρί: 2 J, 5 J, 10 J, 20 J, 50 J	Κάθετο Σφυρί: 2 J, 5 J, 10 J, 20 J, 50 J (προαιρετικό) Ισοδύναμη Μάζα Στοιχείων Κρούσης
Εκκρεμές Σφυρί: 500g, 1.7kg, 5kg, 5kg, 10kg±2%, (γωνιακή κεφαλή κρούσης προαιρετική)	Κάθετο Σφυρί: 500g, 1.7kg, 5kg, 5kg, 10kg±2% (προαιρετικό) Κατασκευή από ανοξείδωτο χάλυβα Σωλήνας Εκκρεμούς
Μήκος: 1000mm, Εξωτερική διάμετρος: 15.9 mm χαλύβδινος σωλήνας	Μήκος: 1000mm, Εξωτερική διάμετρος: 10.0 mm χαλύβδινος σωλήνας Μανίκι Κάθετου Σφυριού
Οδηγός μανίκι που ταιριάζει με διαφορετικές κεφαλές σφυριού, σωλήνας από ανοξείδωτο χάλυβα	Ύψος Θέσης Κρούσης Δείγματος (Ύψος Ανύψωσης Εκκρεμούς)
Ηλεκτρικά ρυθμιζόμενο πάνω-κάτω, Διαδρομή: 300–1800 mm	Ύψος Κρούσης Κάθετου Σφυριού
500-2000mm	Ύψος Πτώσης (Ύψος Κρούσης Εκκρεμούς)

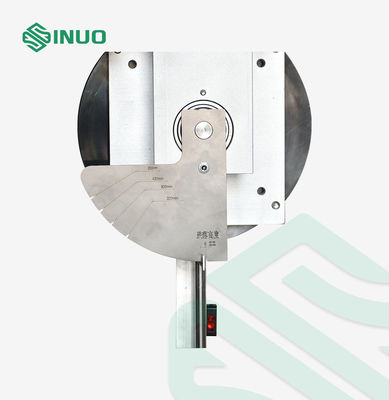

0–500 mm, με ένδειξη κλίμακας που αντιστοιχεί στη γωνία περιστροφής του εκκρεμούς· ο εκκρεμής μπορεί να περιστραφεί από 0° έως 90°	Στερέωση και Απελευθέρωση Στοιχείου Κρούσης

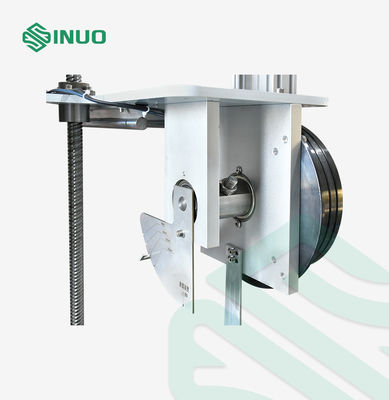

Μηχανισμός στερέωσης και απελευθέρωσης τύπου πείρου με ηλεκτρομαγνητισμό	Πλάκα Βάσης
Ενισχυμένη πλάκα βάσης από χάλυβα που φέρει φορτίο	Μέθοδος Μετακίνησης
Εξοπλισμένο με πόδια στήριξης και τροχούς, επιτρέποντας τη μετακίνηση στην απαιτούμενη θέση κρούσης.	Προαιρετική Λειτουργία
Λειτουργία δευτερογενούς πρόληψης κρούσης	Παράρτημα
Πίνακας Αναφοράς για Επιλογή Ενέργειας Κρούσης και Στοιχείων Κρούσης	Πίνακες Παραρτήματος:

Πίνακας 1 Χαρακτηριστικά Στοιχείων ΚρούσηςΕνέργεια/J

0.14	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%	Ισοδύναμη Μάζα ±2%kg
0.25(0.2)	0.5	0.7	5	10	10	20
Νάιλον	Χάλυβας	R/mm
10	20	r/mm	r/mm	Σημείωση: Το IK11 προορίζεται για ειδικά περιβλήματα ή προστατευτικά πλέγματα που χρησιμοποιούνται σε εξαιρετικά σκληρά εξωτερικά περιβάλλοντα. Όταν ορίζεται στα σχετικά πρότυπα προϊόντων, το IK11 δεν αντικαθιστά τη δοκιμή με σάκο άμμου.	Σημείωση: Το IK11 προορίζεται για ειδικά περιβλήματα ή προστατευτικά πλέγματα που χρησιμοποιούνται σε εξαιρετικά σκληρά εξωτερικά περιβάλλοντα. Όταν ορίζεται στα σχετικά πρότυπα προϊόντων, το IK11 δεν αντικαθιστά τη δοκιμή με σάκο άμμου.	Σημείωση: Το IK11 προορίζεται για ειδικά περιβλήματα ή προστατευτικά πλέγματα που χρησιμοποιούνται σε εξαιρετικά σκληρά εξωτερικά περιβάλλοντα. Όταν ορίζεται στα σχετικά πρότυπα προϊόντων, το IK11 δεν αντικαθιστά τη δοκιμή με σάκο άμμου.
18.5(20)	35	60	80	(150)	125	f/mm
6.2(10)	7	10	20	50	50	r/mm
-	10	10	-	10	20	l/mm
Καθορίζεται σύμφωνα με την ισοδύναμη μάζα, βλέπε Παράρτημα Α	Πίνακας 2 Ύψος Πτώσης

Ενέργεια/J

0.14	0.2	0.35		0.35	0.5	0.5	0.7		1	2	5	10	20	50	Σημείωση: Το IK11 προορίζεται για ειδικά περιβλήματα ή προστατευτικά πλέγματα που χρησιμοποιούνται σε εξαιρετικά σκληρά εξωτερικά περιβάλλοντα. Όταν ορίζεται στα σχετικά πρότυπα προϊόντων, το IK11 δεν αντικαθιστά τη δοκιμή με σάκο άμμου.
0.25	0.5	0.25	0.5	0.25	0.5	0.25	0.25	0.5	0.5	0.5	0.7	5	10	10	20
56	(100)	80	(150)	140	(200)	(250)	200	400	400	500	500	200	400	500	Σημείωση 1: Βλέπε Σημείωση στην Παράγραφο 3.2.2.
Σημείωση 2: Η μονάδα ενέργειας Joule (J) σε αυτό το μέρος προέρχεται από την τυπική επιτάχυνση της βαρύτητας (g), όπου η στρογγυλοποιημένη τιμή του g λαμβάνεται ως 10 m/s². Πίνακας 3 Σχέση μεταξύ Κωδικού IK και Αντίστοιχης Ενέργειας Κρούσης

Κωδικός IK

IK00

IK01

IK02

IK03

IK04

IK05

IK06

IK07

IK08

IK09

IK10

IK11

Ενέργεια Κρούσης/J

0.14

0.2

0.35

0.5

0.7

Σημείωση: Το IK11 προορίζεται για ειδικά περιβλήματα ή προστατευτικά πλέγματα που χρησιμοποιούνται σε εξαιρετικά σκληρά εξωτερικά περιβάλλοντα. Όταν ορίζεται στα σχετικά πρότυπα προϊόντων, το IK11 δεν αντικαθιστά τη δοκιμή με σάκο άμμου.

α Σύμφωνα με αυτό το πρότυπο, δεν παρέχεται προστασία.

Γιατί να επιλέξετε το SNQC1008;

Σχεδιασμένο ειδικά για δοκιμές μηχανικής κρούσης σταθμών φόρτισης ηλεκτρικών οχημάτων

Υποστηρίζει την επαλήθευση συμμόρφωσης με την παράγραφο 12.11 του IEC 61851-1
Καλύπτει δοκιμές προστασίας από κρούση IK06–IK11
Κατάλληλο για παγκόσμιους κατασκευαστές EVSE και εργαστήρια πιστοποίησης
Συνδυάζει δυνατότητα κρούσης υψηλής ενέργειας με ακριβή έλεγχο θέσης
Διαθέσιμο με αυτοματισμό οθόνης αφής PLC για αποτελεσματική λειτουργία εργαστηρίου
