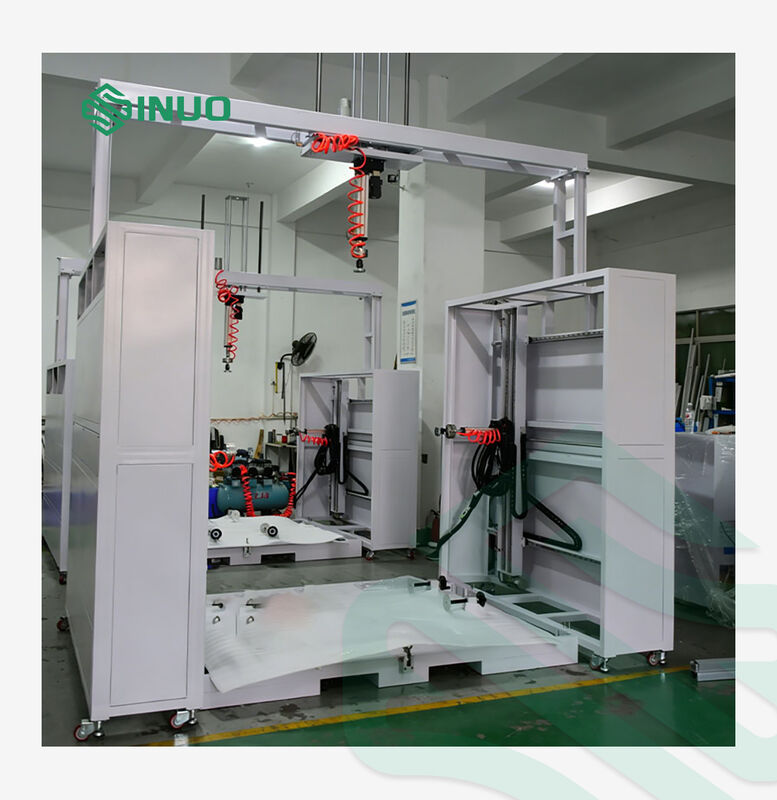

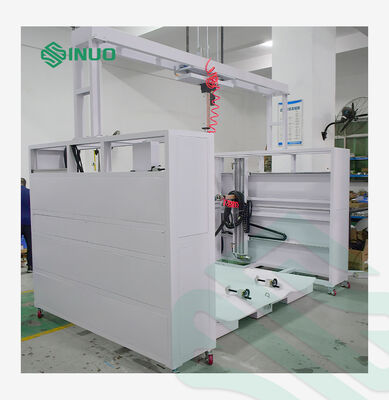

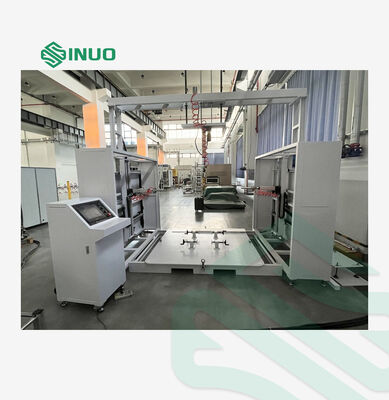

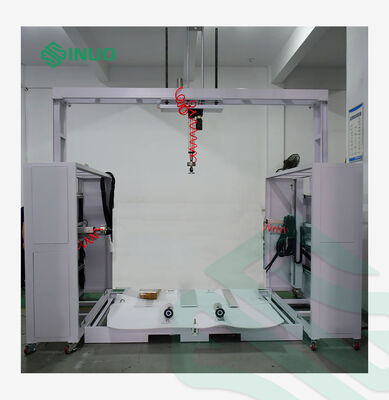

Δοκιμαστικό πάγκο στατικού φορτίου IEC 61439-5 για δοκιμές μηχανικής αντοχής των θήκων των διακόπτες

Αυτή η δοκιμαστική βάση στατικού φορτίου χρησιμοποιείται κυρίως για δοκιμές μηχανικής φόρτισης και σχετικές ερευνητικές δοκιμές ενσωματώσεων μετρητών χαμηλής τάσης, προκατασκευασμένων υποσταθμών και ηλεκτρικού εξοπλισμού. Μπορεί να διεξάγει εύκολα δοκιμές μηχανικών ιδιοτήτων σε διάφορους τύπους ενσωματώσεων μετρητών, συμπεριλαμβανομένων μεταλλικών ενσωματώσεων μετρητών, μη μεταλλικών ενσωματώσεων μετρητών και ενσωματώσεων διανομής καλωδίων.

Υιοθετεί ολοκληρωμένο έξυπνο κεντρικό έλεγχο PLC με οθόνη αφής για εμφάνιση και λειτουργία. Τα δεδομένα δοκιμής μπορούν να δημιουργήσουν καμπύλες δύναμης-χρόνου. Οι παράμετροι ρυθμίζονται μέσω της διεπαφής οθόνης αφής και ολόκληρη η διαδικασία δοκιμής εκτελείται αυτόματα. Η πίεση μπορεί να εφαρμοστεί αυτόματα από το πλάι και από πάνω. Συμβατό με δείγματα διαφόρων μεγεθών, είναι αξιόπιστος προτιμώμενος εξοπλισμός για ιδρύματα και εργαστήρια δοκιμών.

Αυτή η Δοκιμαστική Βάση Στατικού Φορτίου έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα παρακάτω διεθνή & βιομηχανικά πρότυπα:

• IEC 61439-1 / IEC 61439-2
• IEC 61851-1:2019 / IEC 61851-1:2017 Άρθρο 6.5.2
• EN IEC 61851-1:2019 / IEC 61851-1:2017

Αυτή η δοκιμαστική βάση υιοθετεί ημι-κλειστή δομή, που αποτελείται από οριζόντιο τμήμα φόρτισης και κάθετο τμήμα φόρτισης. Κάθε ενεργοποιητής φόρτισης μπορεί να κινείται ελεύθερα στο επίπεδο με 3 βαθμούς ελευθερίας. Οι τρεις ενεργοποιητές συνδυαστικά υλοποιούν κινητή φόρτιση με 8 βαθμούς ελευθερίας.

Το ύψος της εγκάρσιας δοκού μπορεί να ρυθμιστεί σε στάδια μέσω οπών στήριξης. Το εξάρτημα βάσης μπορεί να κινείται εμπρός, πίσω, αριστερά και δεξιά για σύσφιξη. Είναι εξοπλισμένο με μέγγενη πάγκου και μικρά δείγματα μπορούν να περιστραφούν με σταθερή και αξιόπιστη στερέωση.

Διαμορφώνονται προσαρμοσμένα μπλοκ σύσφιξης για διαφορετικά προϊόντα για να διευκολυνθεί η ασφάλιση. Διαφορετικές πλάκες πίεσης εξοπλισμού παρέχονται σύμφωνα με τα πρότυπα για διάφορα αντικείμενα δοκιμής.

Το διάγραμμα δομής του εξοπλισμού φαίνεται παρακάτω:

Το σύστημα υιοθετεί φιλοσοφία αρθρωτού σχεδιασμού και κατασκευάζεται σε αυστηρή συμμόρφωση με τις απαιτήσεις των προτύπων. Χρησιμοποιούνται τυποποιημένος σχεδιασμός και εξαρτήματα όπου είναι δυνατόν για να προσφέρουν βελτιστοποιημένη απόδοση και αξιόπιστη τεχνική υποστήριξη. Ελεγχόμενο από Mitsubishi PLC, ολόκληρο το σύστημα διαθέτει υψηλή αξιοπιστία και έξυπνη λειτουργία. Διαθέτει σαφή λογική λειτουργίας, συμπαγή δομή, ελκυστική εμφάνιση και ορθολογική διάταξη, διευκολύνοντας τη συντήρηση και την καθημερινή φροντίδα. Ο σχεδιασμός και η κατασκευή του εξοπλισμού πληρούν τις γενικές τεχνικές προδιαγραφές των πελατών. Το σύστημα χωρίζεται στις ακόλουθες μονάδες:

Πλατφόρμα στήριξης δείγματος:

Η πλατφόρμα φόρτισης κατασκευάζεται μονοκόμματη με ενισχυμένα πλαίσια στήριξης και παχιές χαλύβδινες πλάκες. Ο μηχανισμός σύσφιξης του δείγματος και οι κινητές διατάξεις για τους αριστερούς & δεξιούς χειριστές είναι τοποθετημένοι στην κορυφή της πλατφόρμας.

Μηχανισμός εφαρμογής δύναμης:

Το σύστημα εφαρμογής δύναμης αποτελείται από τρία σετ χειριστών: αριστερός οριζόντιος χειριστής, δεξιός οριζόντιος χειριστής και κάθετος χειριστής. Κάθε σετ αποτελείται από έναν σερβοκινητήρα σε συνδυασμό με έναν ηλεκτρικό κύλινδρο ακριβείας. Ένας αισθητήρας δύναμης υψηλής ακρίβειας είναι τοποθετημένος στο μπροστινό άκρο κάθε χειριστή. Η κεφαλή πίεσης υιοθετεί μια γωνιακή πλωτή καθολική άρθρωση, η οποία επιτρέπει αυτόματη αυτο-κεντράρισμα για να διασφαλιστεί πλήρης επαφή και σταθερή φόρτιση δύναμης.

Μηχανισμός Μετάδοσης:

Αυτό το τμήμα αποτελείται από κινητούς μηχανισμούς που ταιριάζουν με τη διάταξη εφαρμογής δύναμης για την πίεση δειγμάτων δοκιμής. Οι αντίστοιχοι βαθμοί ελευθερίας απεικονίζονται στο παρακάτω σχήμα:

Σύστημα Ελέγχου:

Αυτή η μονάδα αποτελείται κυρίως από επεξεργαστή PLC, κυκλώματα ελέγχου και βασικά εξαρτήματα ελέγχου. Όλα τα ηλεκτρικά εξαρτήματα ελέγχου του συστήματος είναι κεντρικά εγκατεστημένα σε ένα ντουλάπι εξοπλισμένο με συσκευές εξαερισμού.

Αυτή η μονάδα υιοθετεί Mitsubishi PLC για έξυπνο έλεγχο.

Εξοπλισμένο με αυτο-αναπτυγμένο λογισμικό δοκιμών. η λειτουργία μπορεί να πραγματοποιηθεί μέσω απλών ρυθμίσεων παραμέτρων.
