Δοκιμαστική συσκευή παρακολούθησης διαρροών για συνδετήρα φόρτισης και μονωτικό υλικό ηλεκτρικών οχημάτων IEC 62196-1

Εφαρμόζεται κυρίως για τη δοκιμή αγώγιμων συσκευών σύνδεσης φόρτισης EV (πιστόλια φόρτισης, πρίζες φόρτισης, πλαστικά μέρη μόνωσης ενσωματωμένου φορτιστή, μονάδες φόρτισης), ηλεκτρικά εξαρτήματα οχημάτων, συνδετήρες χαμηλής τάσης, στερεά μονωτικά υλικά οχημάτων νέας ενέργειας και πλαστικά μηχανικής.

Σχεδιάστηκε για τη μέτρηση της συγκριτικής απόδοσης δείκτη παρακολούθησης (CTI) στερεών μονωτικών υλικών όταν οι επιφάνειές τους εκτίθενται σε μολυσμένο νερό υπό ηλεκτρικό πεδίο με μέγιστη τάση δοκιμής 600V.

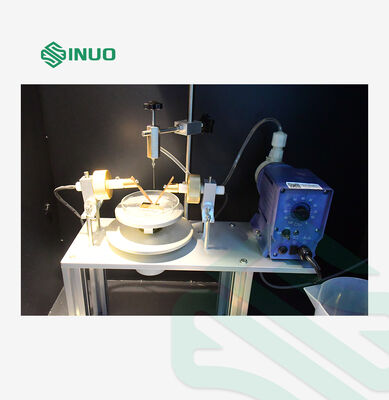

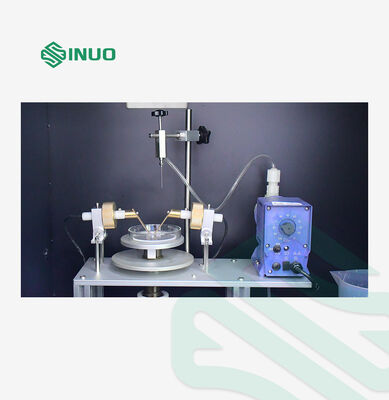

Η δοκιμή Συγκριτικού Δείκτη Παρακολούθησης (CTI) πραγματοποιείται στην επιφάνεια στερεών μονωτικών υλικών. Μια καθορισμένη τάση εφαρμόζεται μεταξύ ηλεκτροδίων από πλατίνα τυπικών διαστάσεων (2 mm × 5 mm). Μια καθορισμένη ποσότητα αγώγιμου υγρού (διάλυμα 0,1% NH₄Cl) στάζει από σταθερό ύψος 35 mm σε διαστήματα 30 δευτερολέπτων.

Αυτή η δοκιμή αξιολογεί την αντίσταση παρακολούθησης των επιφανειών στερεών μονωτικών υλικών υπό τη συνδυασμένη επίδραση του ηλεκτρικού πεδίου και του υγρού/μολυσμένου μέσου, και μετρά τον Συγκριτικό Δείκτη Παρακολούθησης (CTI) και τον Δείκτη Απόδειξης Παρακολούθησης (PTI) του υλικού.

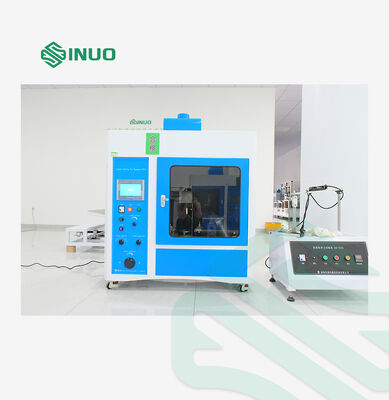

Δομή τύπου ντουλαπιού με ενσωματωμένο θάλαμο εξαερισμού.

Τροφοδοσία: Μονοφασικό AC 220V±10%, 50/60Hz

Θερμοκρασία Περιβάλλοντος: 10°C ~ 35°C

Σχετική Υγρασία: 30% ~ 60%
