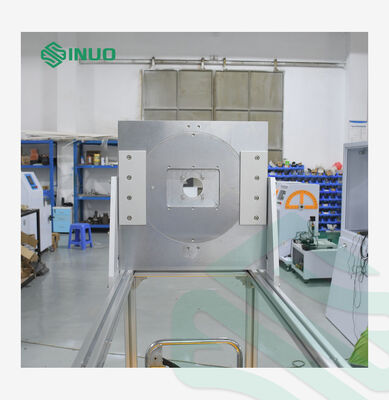

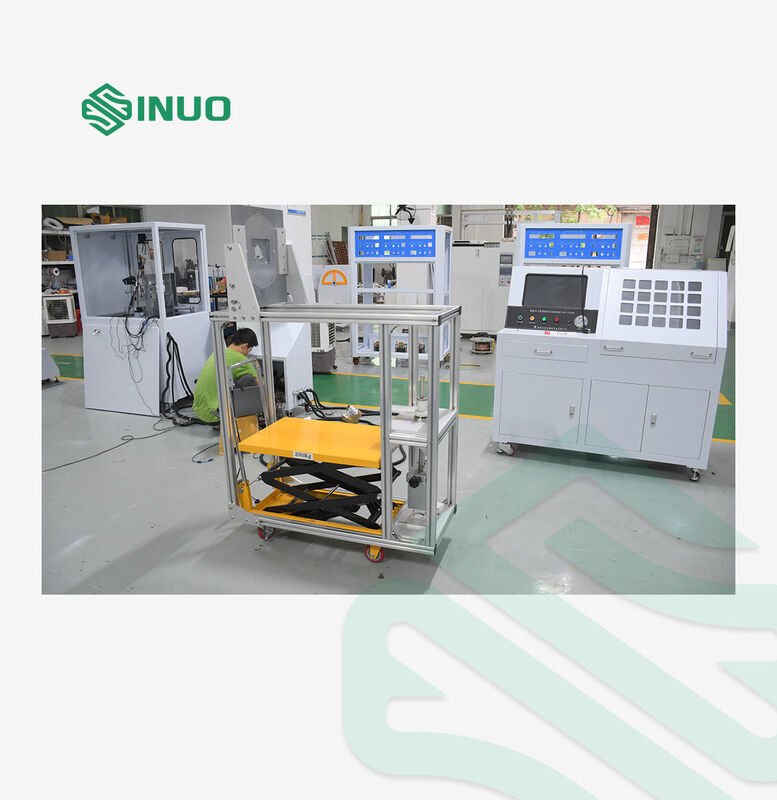

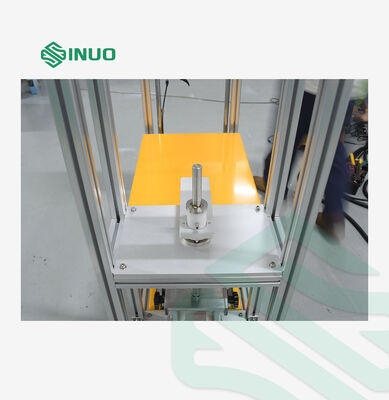

IEC 62196-1 EV Φίσα φόρτισης Συσκευή δοκιμής μηχανικού φορτίου

Περιορισμός δειγμάτων δοκιμής:Υποδοχές φόρτισης

Σκοπός δοκιμής:Ο σύνδεσμος φόρτισης θα πρέπει να είναι σχεδιασμένος για εύκολη εισαγωγή και αφαίρεση του πιστολιού φόρτισης και θα εμποδίζει την απεμπλοκή του πιστολιού από την υποδοχή υπό κανονική λειτουργία. Αυτή η δοκιμή επαληθεύει εάν η μέγιστη δύναμη που απαιτείται για να τραβήξετε το πιστόλι φόρτισης έξω από την πρίζα συμμορφώνεται με τα καθορισμένα τυπικά όρια.

Αρχή δοκιμής:Μέγιστη δύναμη έλξης της υποδοχής: Εφαρμόστε τη συνολική δύναμη που συνδυάζεται από τα τυπικά καθορισμένα βάρη (κύρια βάρη, πρόσθετα βάρη, γάντζοι & εξαρτήματα σύσφιξης) και το συγκρότημα βύσματος δοκιμής στο δοκιμαστικό βύσμα. το βύσμα θα χωρίσει από την πρίζα.

Λειτουργικό περιβάλλον:Θερμοκρασία λειτουργίας: 5–35°C; Υγρασία: 30%-90% ΣΥ

Δοκιμαστικός Σταθμός	Ενιαίος σταθμός
Διαμόρφωση μετρητή	Κατασκευασμένο από χάλυβα S136. Το μετρητή ακίδων κατασκευάζεται στην ελάχιστη τυπική διάσταση με ανοχή +0,01 / 0 mm, ανοχή απόστασης στο κέντρο ±0,05 mm και τραχύτητα επιφάνειας Ra 0,8 μm. Ο μετρητής είναι ένα προαιρετικό αξεσουάρ.
Δοκιμαστικά είδη	7.11.8: Δοκιμή μηχανικού φορτίου για φόρτιση συνδετήρων / Ρήτρα 14.1.6 (IEC 62196) 7.15.1.1: Δοκιμή συσκευής κλειδώματος / Ρήτρα 14.1.5 (IEC 62196) 7.17.1 δ) ε) στ): Δοκιμή δύναμης έλξης / Ρήτρα 14.1.5 (IEC 62196)
Βασικές τεχνικές παράμετροι του ελεγκτή μηχανικού φορτίου του συνδετήρα φόρτισης
Διάγραμμα ρύθμισης δοκιμής
Διάρκεια κράτησης	60 δευτερόλεπτα. Πραγματοποιήθηκε από τον υδραυλικό κύλινδρο που οδηγεί το δίσκο για την ανύψωση βαρών. ο χρόνος ελέγχεται χειροκίνητα.
Κύκλοι δοκιμών	4 φορές, μία δοκιμή σε κάθε διάστημα 90° γύρω από τον οριζόντιο άξονα, χειροκίνητη λειτουργία.
Διαμόρφωση βάρους μηχανικού φορτίου	165N: 1 τεμάχιο κύριου βάρους 148,5 N + 1 τεμάχιο πρόσθετου βάρους 16,5 N 300N: 1 τεμάχιο κύριου βάρους 270Ν + 1 τεμάχιο επιπλέον βάρους 30Ν 440N: 1 τεμάχιο κύριου βάρους 396Ν + 1 τεμάχιο πρόσθετου βάρους 44Ν 660N: 1 τεμάχιο κύριου βάρους 594 N + 1 τεμάχιο πρόσθετου βάρους 66 N 750N: 1 τεμάχιο κύριου βάρους 675 N + 1 τεμάχιο πρόσθετου βάρους 75 N Σημείωση: Το βάρος των κύριων βαρών περιλαμβάνει τη μάζα του γάντζου. Η στοχευόμενη δύναμη φορτίου επιτυγχάνεται με τη στοίβαξη και το συνδυασμό διαφορετικών βαρών.
Βασικές τεχνικές παράμετροι δοκιμής συσκευής μανδάλωσης
Διάγραμμα ρύθμισης δοκιμής
Χρόνος διεξαγωγής δοκιμής	60 δευτερόλεπτα. Τα βάρη ανυψώνονται και κατεβαίνουν από έναν υδραυλικό δίσκο που κινείται με κύλινδρο. ο χρόνος ελέγχεται χειροκίνητα.
Επιλογή δοκιμαστικού φορτίου	Ανατρέξτε στον Πίνακα 7
Απαίτηση δοκιμής	Η διάταξη μανδάλωσης πρέπει να ξεκλειδώνεται κατά τη διάρκεια της δοκιμής.
Διαμόρφωση βάρους έλξης	Πιστόλι φόρτισης AC: 100N (90N + 10N) Πιστόλι φόρτισης DC: 140N (126N + 14N)

• Πλήρης συμμόρφωση με το IEC 62196
  Υποστηρίζει τη δύναμη έλξης, τη συσκευή μανδάλωσης και τις δοκιμές μηχανικού φορτίου. δεδομένα δοκιμής αποδεκτά από την SGS/TÜV για παγκόσμια πιστοποίηση.
• Λύση δοκιμής All-in-One AC/DC
  Ο ενιαίος σταθμός καλύπτει πιστόλια φόρτισης AC και DC με βάρη πολλαπλής εμβέλειας (100N–750N), μειώνοντας το επιπλέον κόστος εξοπλισμού και τον χώρο του εργαστηρίου.
• Προαιρετικό μετρητή υψηλής ακρίβειας S136
  Ο αντισκωριακός μετρητής πείρων από χάλυβα S136 με σφιχτή ανοχή εξασφαλίζει επαναλαμβανόμενα, ακριβή αποτελέσματα δοκιμών.
• Εύκολη & σταθερή χειροκίνητη λειτουργία

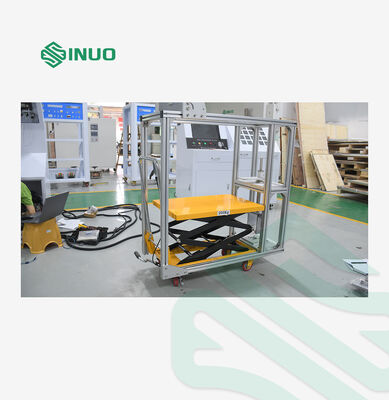

  Υδραυλική ανύψωση βαρών με ρυθμιζόμενο χρόνο συγκράτησης 60 δευτερόλεπτα. Οριζόντια δοκιμή 4 κατευθύνσεων 90°, που υποστηρίζεται από εγχειρίδια λειτουργίας και απομακρυσμένη καθοδήγηση βίντεο.
• Ευρεία προσαρμοστικότητα σε συνθήκες εργασίας
  Σταθερή απόδοση στους 5–35℃, 30%–90% RH. δεν απαιτείται επιπλέον ισχύς για φόρτωση βάρους.
