IEC 62196-1 Σύστημα δοκιμής αντοχής βραχυπρόθεσμης θερμοκρασίας και γήρανσης του τερματικού τερματικού συνδέσμου φόρτισης

Ο εξοπλισμός αυτός υιοθετεί αυτοπρογραμματισμένο λογισμικό και λειτουργεί μέσω ελέγχου από υπολογιστή.παροχή φιλικής προς το χρήστη λειτουργίας.
Η διάταξη αυτή έχει σχεδιαστεί για την αξιολόγηση της κατάστασης επιφανειακής θέρμανσης των συνδέσμων φόρτισης και των ηλεκτρικών εξαρτημάτων όταν φορτίζονται με ονομαστικό ρεύμα,και να επαληθεύεται εάν η αύξηση της θερμοκρασίας των ηλεκτροδίων πληροί τις προδιαγραφές του προτύπου.

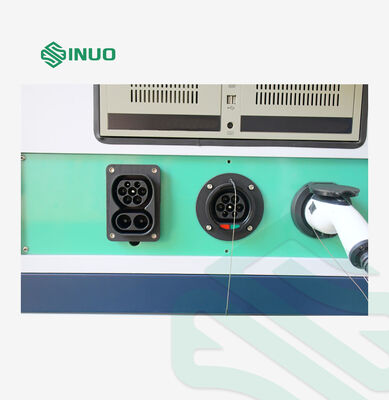

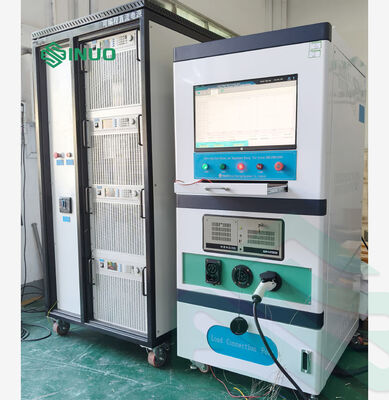

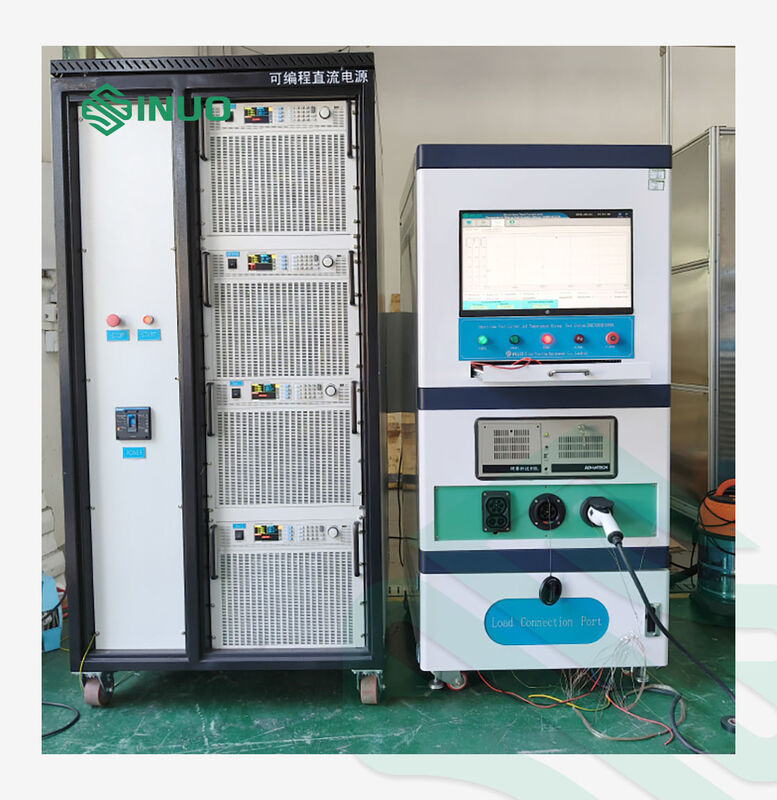

Ο δοκιμαστής αύξησης θερμοκρασίας αποτελείται κυρίως από ένα βιομηχανικό σύστημα ελέγχου, δύο σύνολα τροφοδοτήσεων συνεχούς ρεύματος (μια μονάδα υψηλής ισχύος και μία μονάδα χαμηλής ισχύος),με κινητήρα κινητήρα που λειτουργεί μόνο με κινητήρα κινητήρα.
Ως εξατομικευμένος ειδικός εξοπλισμός δοκιμών που ενσωματώνει πολλαπλές λειτουργικές ενότητες, είναι εφαρμοστέος σε δοκιμές αύξησης θερμοκρασίας για όλους τους τύπους προϊόντων που απαιτούν αξιολόγηση θερμικής αύξησης.

1. Μια παροχή ισχύος συνεχούς ρεύματος που κυμαίνεται από 0 έως 100A είναι ενσωματωμένη στο εσωτερικό του κιβωτίου ελέγχου, ενώ είναι εξοπλισμένη με εξωτερική παροχή ισχύος συνεχούς ρεύματος 100 ~ 8000A.Η εξωτερική παροχή ενέργειας επικοινωνεί με το ντουλάπι ελέγχου, η οποία μπορεί να παρέχει συνεχές και σταθερό ρεύμα εξόδου από 0 έως 8000A. Δεν απαιτείται εξωτερικό φορτίο, καθώς η συσκευή αυτή ενσωματώνει πηγή ισχύος και ηλεκτρονικό φορτίο σε μία μονάδα.Τόσο το ρεύμα εξόδου όσο και ο χρόνος ρύθμισης της ενεργοποίησης και της απενεργοποίησης είναι πλήρως ρυθμιζόμενα.


2.

   Ενσωματωμένο μοντέλο 100A
   Το ντουλάπι ελέγχου είναι εξοπλισμένο με ενσωματωμένο σαρωτή θερμοκρασίας 24 καναλιών, συμβατό με τους τύπους θερμοσύνδεσης K, E, R, B, N, T, J, S, WRE5-26 και WRE3-25.Υποστηρίζει είσοδο σήματος ρεύματος 4·20mA με συχνότητα δειγματοληψίας 1 Hz.

3.

   Το σύστημα ελέγχου υιοθετεί τον βιομηχανικό υπολογιστή Advantech, ο οποίος διαθέτει υψηλή σταθερότητα και ισχυρή απόδοση κατά των παρεμβάσεων.Έρχεται με διάφορες ενσωματωμένες διεπαφές για να συνειδητοποιήσει την επικοινωνία με το σαρωτή θερμοκρασίας και DC παροχή ενέργειαςΤα σήματα θερμοκρασίας και τα ηλεκτρικά σήματα απομονώνονται και συλλέγονται ανεξάρτητα για να αποφεύγεται η διασταύρωση.

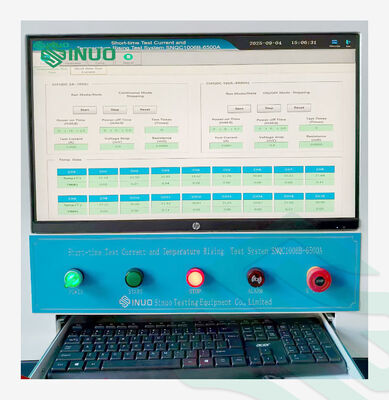

   Το ντουλάπι ελέγχου είναι εξοπλισμένο με 21,5 ιντσών LED έγχρωμη οθόνη αφής με πάνω από 16 εκατομμύρια χρώματα, με ανάλυση τουλάχιστον 1280×800 και φωτεινότητα τουλάχιστον 500 cd/m2.Η οθόνη μπορεί να εμφανίσει σε πραγματικό χρόνο καμπύλες αύξησης της θερμοκρασίας, καθώς και σε πραγματικό χρόνο τάση εξόδου, ισχύς εξόδου και ισχύς εξόδου.

4.

   Η παροχή ρεύματος συνεχούς υψηλού ρεύματος 8000A είναι εξοπλισμένη με μήκους 3 μέτρων παρατεταμένα καλώδια χαλκού, τα οποία μπορούν να ανταποκριθούν στην απαίτηση μέγιστης μετάδοσης ρεύματος 8000A.

5.

   Τόσο το ντουλάπι ελέγχου όσο και η παροχή συνεχούς ενέργειας υψηλού ρεύματος είναι εξοπλισμένα με πόδια τροχιάς για εύκολη μετακίνηση και μεταφορά.
   Συνολικές διαστάσεις: πλάτος ≤ 1200 mm, βάθος ≤ 1400 mm, ύψος ≤ 2000 mm, βάρος < 1000 kg.
