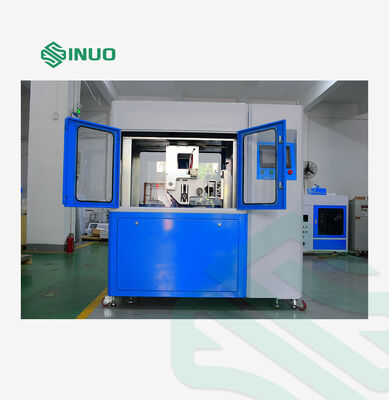

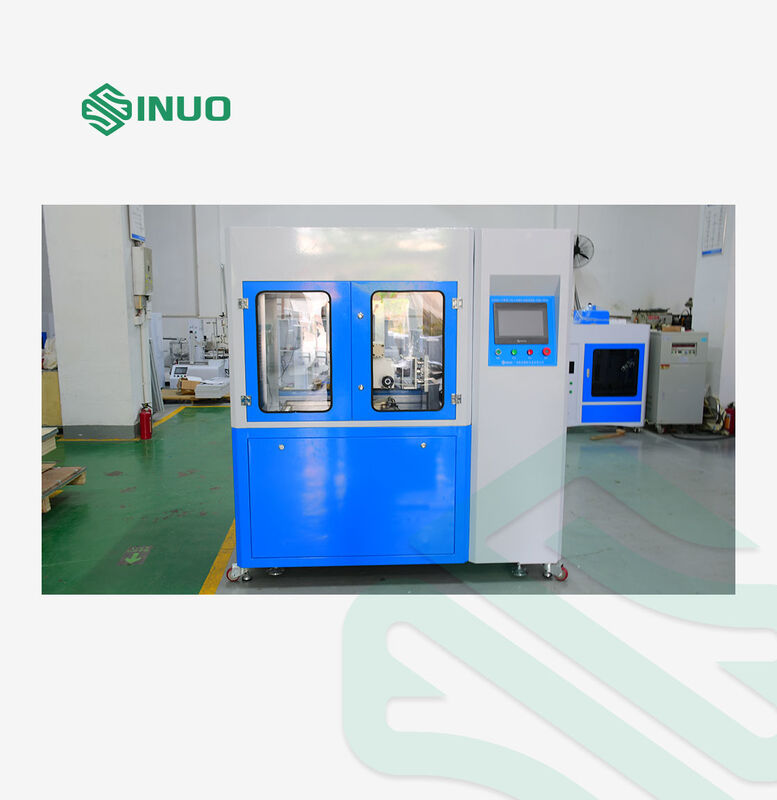

IEC 62196-1 EV Charging Connector Make and Break & Normal Operation Endurance Tester

IEC 62196-1 EV Charging Connector Make and Break & Normal Operation Endurance Tester

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	Σημείωση:
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Σταθμοί:

Ενιαίος σταθμός

Δοκιμαστικό εγκεφαλικό επεισόδιο:

0–150 mm, ρυθμιζόμενο

Ταχύτητα δοκιμής:

0–850 mm/s

Εύρος μέτρησης δύναμης:

0~1000N

Λειτουργία:

Εγχειριτική ή προγραμματισμένη λειτουργία

Λειτουργία οδήγησης:

Σερβοκινητήρας με υγρή επίστρωση & πάτημα κλειδώματος

Συσκευασία λεπτομέρειες:

κόντρα πλακέ

Δυνατότητα προσφοράς:

10 σετ ανά μήνα

Επισημαίνω:

Δοκιμαστής συνδέσμων φόρτισης EV IEC 62196-1

Δοκιμαστής αντοχής συνδέσμου φόρτισης ηλεκτρικής ενέργειας

Δοκιμαστής κατασκευής και διάλυσης ηλεκτρικού οχήματος

Περιγραφή του προϊόντος

Δοκιμαστής αντοχής IEC 62196-1 EV Charging Connector Make-and-Break & Normal Operation

Πληροφορίες για το προϊόν

Ο δοκιμαστής αυτός επαληθεύει εάν τα ηλεκτρικά εξαρτήματα, όπως οι διεπαφές φόρτισης ηλεκτρικών οχημάτων, οι βιομηχανικές πρίζες, οι πρίζες και οι σύνδεσμοι μπορούν να αντέξουν μηχανικές,ηλεκτρικές και θερμικές τάσεις που παράγονται κατά τη διάρκεια κανονικής λειτουργίας χωρίς υπερβολική φθορά ή άλλα επιβλαβή ελαττώματα, ώστε να επικυρωθεί η αξιοπιστία τους.

IEC 62196-1 EV Charging Connector Make and Break & Normal Operation Endurance Tester

Συμμορφωτικά πρότυπα και ρήτρα

• IEC 62196-1:2025Συμπλέκτες, πρίζες, συνδέσεις οχημάτων και εισόδους οχημάτων ∆ιαγωγική φόρτιση ηλεκτρικών οχημάτων - Μέρος 1: Γενικές απαιτήσειςΆρθρα 22 και 23

• UL 2251 Τμήμα 44

Δείγματα δοκιμής και πεδίο εφαρμογής

Συνδετήρες φόρτισης ηλεκτρικών οχημάτων, βιομηχανικές πρίζες, πρίζες και ζεύγματα.

Αρχή δοκιμής

Ο εξοπλισμός, που τροφοδοτείται από μηχανισμό με κινητήρα εφοδιασμού, εκτελεί επαναλαμβανόμενους κυκλικούς κύκλους γραμμικής εισαγωγής και αφαίρεσης σε δείγματα δοκιμής.Παράμετροι συμπεριλαμβανομένης της διάρκειας ενεργοποίησης/αποσύνδεσης, ταχύτητα δοκιμής, στροφή και γωνία μπορούν να προεπιλεγούν μέσω της οθόνης αφής.

Δομή και χαρακτηριστικά

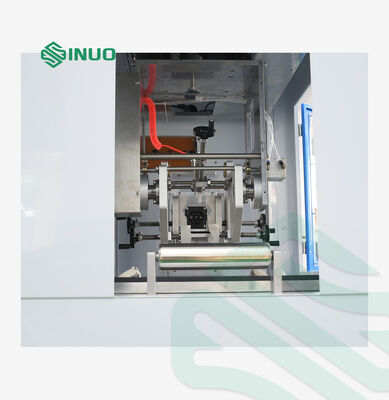

Υιοθετεί ένα ολοκληρωμένο πλαίσιο μηχανής που τροφοδοτείται από σερβοκινητήρα με μεταφορά μειωτή ακριβείας.Εφοδιασμένο με έγχρωμη οθόνη αφής με εύκολη στη χρήση λειτουργία και ισχυρές λειτουργίες ψηφιακής οθόνης, συν ένα έξυπνο σύστημα ελέγχου PLC.
Έρχεται με ρυθμιζόμενα κορδόνια 3 άξων, ιδανικά για δοκιμές ζωής των συνδέσεων του πυροβόλου.

Τεχνικές παραμέτρους

Βασικές προδιαγραφές απόδοσης
Τμήματα δοκιμής	α) Δοκιμή αντοχής για μηχανικό μηχανισμό κλειδώματος β) Ικανότητα ανάλυσης γ) Κανονική λειτουργία (ζωή χρήσης)
Πεδίο εφαρμογής του δείγματος δοκιμής	Τροφοδοτικά όπλα με εναλλακτικό και συνεχές ρεύμα
Σταθμοί	Ενιαίο σταθμό
Ηλεκτρική λειτουργία ελέγχου	Ευφυής ολοκληρωμένος έλεγχος με Mitsubishi PLC, λειτουργεί μέσω 7-ιντσών χρωματικής οθόνης αφής HMI
Τρόπος λειτουργίας	Εγχειριτική ή προγραμματισμένη λειτουργία
Εργασίες	Είναι ικανό να προσομοιώνει τη φυσιολογική λειτουργία των διεπαφών φόρτισης. Μπορεί να ενσωματώνει τον κύκλο εισαγωγής/αναχώρησης και την απεμπλοκή/απομπλοκή της μηχανικής συσκευής κλεισίματος ή να εκτελεί ξεχωριστές μεμονωμένες δοκιμές.Ταχύτητα δοκιμής, η διάρκεια της δοκιμής και ο αριθμός των κύκλων είναι πλήρως προγραμματισμένοι.
Τρόπος οδήγησης	Οι κινητήρες εφοδιασμού οδηγούν τις κινήσεις εισαγωγής/αναχώρησης και περιστροφής. Οι βοηθητικές φιάλες αέρα ελέγχουν το άνοιγμα και το κλείσιμο του μηχανισμού διακόπτη κλειδώματος.
Μέθοδος στερέωσης δείγματος και συμπίεσης	Μηχανολογικά κορδόνια με ρυθμιζόμενη δομή X/Y/Z σε 3 άξονες.
Λειτουργία αυτόματης περιστροφής	Ενσωματωμένος μηχανισμός αυτόματης περιστροφής στο σταθμό συμπίεσης του πυροβόλου φόρτισης, που υποστηρίζει περιστροφή 90°. Η διάρκεια κράτησης μετά την περιστροφή ρυθμίζεται από 0 έως 600 δευτερόλεπτα.
Κύκλοι δοκιμών	Προγραμματιζόμενο εύρος: 0 ~ 999.999 κύκλους.
Διάρκεια επαφής	Ρυθμίζεται από 1 έως 999,9 δευτερόλεπτα. Σύμφωνα με τις προδιαγραφές του προτύπου, ο χρόνος διατήρησης της ηλεκτρικής επαφής δεν πρέπει να είναι μικρότερος από 2 δευτερόλεπτα και μεγαλύτερος από 4 δευτερόλεπτα.
Ποσοστό εισαγωγής και απόσυρσης	Προγραμματιζόμενο εύρος: 0·10 κύκλοι ανά λεπτό (ισοδύναμος με 3,75 κύκλους/λεπτο ή 7,5 χτυπήματα/λεπτο)
Δοκιμαστική κίνηση	Ρυθμίσιμο από 0-150 mm (το κενό μεταξύ της πρίζας δοκιμής και του δοχείου πρέπει να είναι ≥ 50 mm κατά περίπτωση)
Ταχύτητα δοκιμής	0 ̊850 mm/s, διαμορφώσιμη απευθείας μέσω της οθόνης αφής
Εμφάνιση της τιμής δύναμης	Εξοπλισμένο με αισθητήρα δύναμης εύρους 100kg για την παρακολούθηση της δύναμης σε πραγματικό χρόνο. Πεδίο μέτρησης δύναμης: 0 ~ 1000 N Λάθος ένδειξης: ≤±0,5% F.S. Ανάλυση: ≤0,1 N
Συσκευή κλειδώματος	Διαθέτει λειτουργία αυτόματης πίεσης για μηχανικούς μηχανισμούς κλειδώματος για να προσομοιώνει τις κανονικές συνθήκες λειτουργίας.
Κεραμίδες διαλύματος	Παρέχονται τρεις ανεξάρτητες δεξαμενές υγρού δοκιμής, οι οποίες μπορούν να περιέχουν χωριστά τα προσομοιωμένα διαλύματα όπως ορίζονται στην IEC 62196-1:2022: Πίνακας 10: Λύση προσομοίωσης οξέος βροχής Πίνακας 11: Λύσιμο προσομοίωσης αλμυρού νερού Πίνακας 13: Λύση προσομοίωσης νερού θολού
Παραμέτροι κατάδυσης σε υγρό	Προγραμματίσιμες παραμέτρους: κύκλοι βύθισης, διάρκεια βύθισης, χρόνος ξήρανσης με αέρα, κύκλοι εισαγωγής/αναχώρησης και συνολικοί κύκλοι δοκιμής.
Φορτίο	Υποστηρίζεται σύνδεση εξωτερικού φορτίου
Λειτουργία ανίχνευσης	Όταν συνδέεται εξωτερικό φορτίο, η μηχανή ενεργοποιεί συναγερμό ανοιχτού κυκλώματος και καταγράφει τον τρέχοντα αριθμό κύκλων δοκιμής.
Προστασία της ασφάλειας	Προστασία της γης, προστασία από βραχυκύκλωμα και προστασία από υπερφόρτωση
Περιβάλλον λειτουργίας
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC 220V±10%, 5060Hz, 2 kW
Θερμοκρασία λειτουργίας	0°40°C
Περιοχή υγρασίας	30%% 90%
Συνολικές διαστάσεις	Περίπου W1000 × D750 × H1200 mm
Βάρος	Περίπου 150 κιλά.
