Ηλεκτρονική συσκευή δοκιμής συγκρούσεων πέδης πέδης πέδης πέδης για δοκιμή IEC 61851 IK

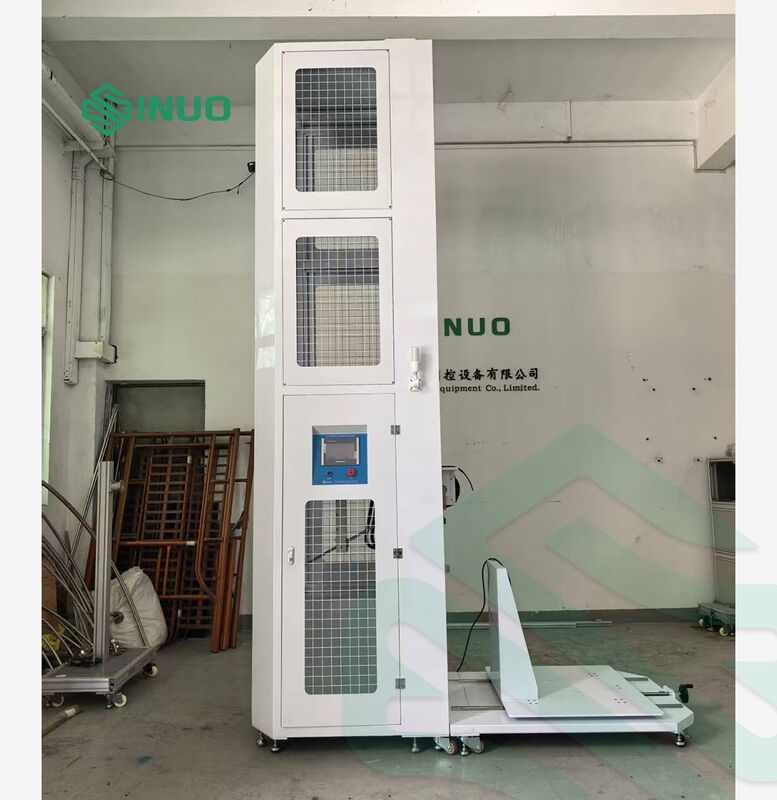

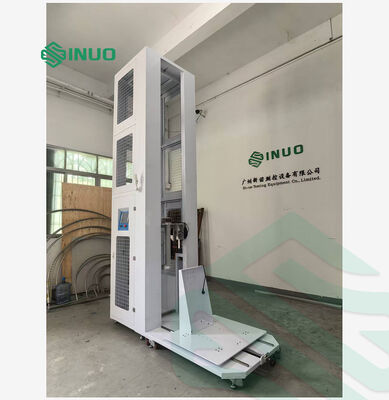

Η συσκευή δοκιμής κρέμασης με κρέμασμα στοποθέτησης φόρτισης έχει ειδικά αναπτυχθεί για τη διενέργεια δοκιμών μηχανικής αντοχής στα δοχεία φόρτισης ηλεκτρικών οχημάτων και στα ντουλάπια διανομής ρεύματος.Υποστηρίζει δύο τυποποιημένες λειτουργίες δοκιμής πρόσκρουσηςΜετατρέποντας την δυναμική ενέργεια της βαρύτητας σε κινητική ενέργεια,προσομοιώνει με ακρίβεια τις εξωτερικές μηχανικές συγκρούσεις με τα περιβλήματα του εξοπλισμούΕξοπλισμένο με μια διαισθητική διεπαφή χειρισμού με άγγιγμα και αξιόπιστη λειτουργία αντιδευτερογενούς πέδησης, το μηχάνημα παρέχει σταθερή,επαναλαμβανόμενα αποτελέσματα δοκιμών για την επαλήθευση της δομικής αντοχής της στοίβας φόρτισης EV.

1.IEC 61851-1:2017 Ηλεκτρικό σύστημα αγωγικής φόρτισης οχημάτων ️ Μέρος 1: Γενικές απαιτήσεις, παράγραφος 12.11

2.IEC 60068-2-75:2014 Περιβαλλοντικές δοκιμές ∙ Μέρος 2-75: Δοκιμές ∙ Δοκιμή Eh: Δοκιμές με σφυρί

3.IEC 62262:2021 Σύμβολα προστασίας που παρέχονται από περιβλήματα για ηλεκτρικό εξοπλισμό από εξωτερικές μηχανικές επιπτώσεις (κωδικός IK)

4.IEC 62477-1:2022 Απαιτήσεις ασφάλειας για συστήματα και εξοπλισμό ηλεκτρονικού μετατροπέα ισχύος ∆Μ 1: Γενικές, παράγραφος 5.2.2.4.3

5.IEC 62439-7:2022 Βιομηχανικά δίκτυα επικοινωνιών ∆ίκτυα αυτοματισμού υψηλής διαθεσιμότητας ∆άμημα 7: Πρωτόκολλο απόσπασης δακτυλίων, ρήτρα 10.2.701.2

Ο εξοπλισμός αυτός έχει σχεδιαστεί για τη διενέργεια δοκιμών μηχανικής αντοχής σε συστοιχίες φόρτισης ηλεκτρικών οχημάτων και σε ντουλάπια διανομής ισχύος για συστήματα φόρτισης ηλεκτρικών οχημάτων.

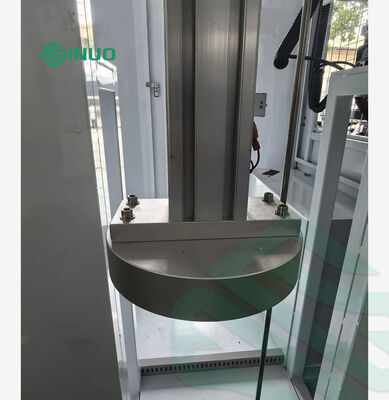

Δοκιμή Eha (Επίθεση Κελλού): Το βάρος της πρόσκρουσης απελευθερώνεται ελεύθερα από ένα καθορισμένο ύψος κατά μήκος ενός βραχίονα κελλού ενός μέτρου.Η βαρυτική δυναμική ενέργεια μετατρέπεται σε κινητική ενέργεια για να ολοκληρωθεί η δοκιμή πρόσκρουσης στο δείγμα.

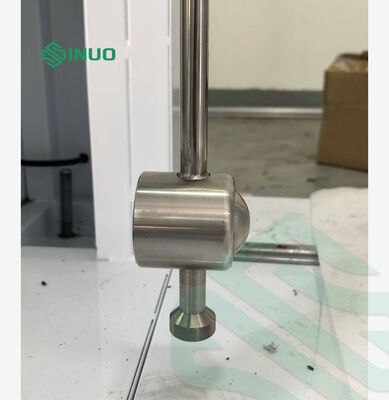

Δοκιμή Ehc (Vertical Drop Hammer Impact): Το βάρος της πρόσκρουσης πέφτει κατακόρυφα από την στάση σε καθορισμένο ύψος κατά μήκος ενός σωλήνα καθοδήγησης στην οριζόντια επιφάνεια του δοκιμαστικού.Η μετατροπή της βαρυτικής δυναμικής ενέργειας σε κινητική ενέργεια συνειδητοποιεί την δοκιμή της πρότυπης.

Διάγραμμα δομής ως εξής:

• Ενσωματωμένες διπλές συνθήκες δοκιμής
Συνδυάζει την πλευρική πρόσκρουση εκκρεμές και την κατακόρυφη πτώση από το σφυρί στην κορυφή της πρόσκρουσης σε ένα μηχάνημα, προσομοιώνοντας πραγματικές συγκρούσεις και πέφτουν αντικείμενα χτυπήματα σε πυλώνες φόρτισης.εξοικονόμηση χώρου και κόστους προμηθειών.

• Ενέργεια πρόσκρουσης που συμμορφώνεται με τα πρότυπα
Υποστηρίζει 5J και 20J ενέργεια πρόσκρουσης που ταιριάζει με τα επίπεδα IK08 και IK10, πληρούν πλήρως τα πρότυπα δοκιμών IEC. Τα δεδομένα δοκιμής μπορούν να χρησιμοποιηθούν απευθείας για την πιστοποίηση του προϊόντος.

• λειτουργία κατά των δευτερογενών συγκρούσεων
Απαλλάσσει αυτόματα το εκκρεμές εκκρεμόστρωμα μετά από μία επίθεση, ώστε να αποφεύγεται η επανάληψη χτυπήσεων σε δείγματα, εξασφαλίζοντας ακριβή και επαναληπτά αποτελέσματα δοκιμών.

• Ευφυές σύστημα χειρισμού με άγγιγμα PLC με τηλεχειρισμό
Όλες οι παραμέτροι όπως το ύψος της πρόσκρουσης και η καθυστέρηση πέδησης ρυθμίζονται στην οθόνη αφής.Προστασία από υπερφόρτωση και διαρροές κινητήρα.

• Ευρύ εύρος δοκιμής ρυθμιζόμενο
Το ύψος της πρόσκρουσης μπορεί να ρυθμιστεί ηλεκτρικά από 300 mm έως 2000 mm. Η πλατφόρμα δειγματοληψίας 1,0 m × 1,2 m ταιριάζει στις περισσότερες πύλες φόρτισης AC / DC που τοποθετούνται στον τοίχο και στο πάτωμα.

• Ευέλικτη και σταθερή δομή
Εξοπλισμένη με κλειδαριώδεις τροχούς και πόδια υποστήριξης, ολόκληρη η μονάδα μπορεί να μετακινηθεί σε διαφορετικούς σταθμούς εργασίας και να στερεωθεί σταθερά κατά τη διάρκεια της δοκιμής.Η πλατφόρμα υποστηρίζει την γρήγορη αποσυναρμολόγηση για μεγάλα ντουλάπια φόρτισης.

• Συμπλήρωμα τυπικών εξαρτημάτων
Έρχεται με τυπικό βραχίονα εκκρεμές, πολλαπλές κεφαλές σφυριών και μανίκια για δοκιμές 5J και 20J, έτοιμο να χρησιμοποιηθεί αμέσως μετά την παράδοση.
