Μηχανή δοκιμής διατήρησης ηλεκτρολυτών μπαταρίας μολύβδου-ξέος IEC 60095-1

Μηχανή δοκιμής διατήρησης ηλεκτρολυτών μπαταρίας μολύβδου-ξέος IEC 60095-1

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	SNF11
Τροποποιημένο:	1
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Δοκιμαστικός Σταθμός:

Ενιαίος σταθμός

Λειτουργία οδήγησης:

Σερβοκινητήρας + πνευματικός κύλινδρος

Προσάρτημα δειγμάτων:

μέγιστο Π×Β×Υ ≤ 400×400×500 mm

Γωνία περιστροφής:

0 °, 90 °, 180 °, 270 °

Γωνία κλίσης:

45° (μηχανική τοποθέτηση)

Ταχύτητα κλίσης:

< 1 S

Χρόνος διαστήματος κλίσης:

0–999,9 s (προγραμματιζόμενο)

Ανακλινόμενος χρόνος διατήρησης:

0–999,9 s (προγραμματιζόμενο)

Συσκευασία λεπτομέρειες:

θήκη από κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ το μήνα

Επισημαίνω:

Δοκιμαστής μπαταρίας μολύβδου-οξέος IEC 60095-1

μηχανή δοκιμής κατακράτησης ηλεκτρολυτών μπαταρίας

εξοπλισμός δοκιμής μπαταρίας ηλεκτρικού οχήματος

Περιγραφή του προϊόντος

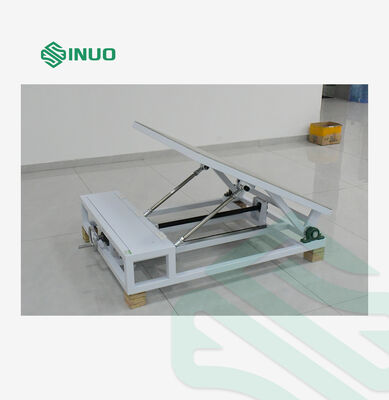

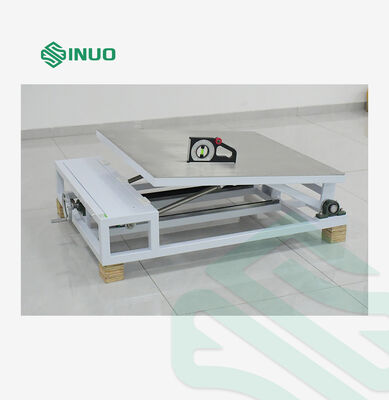

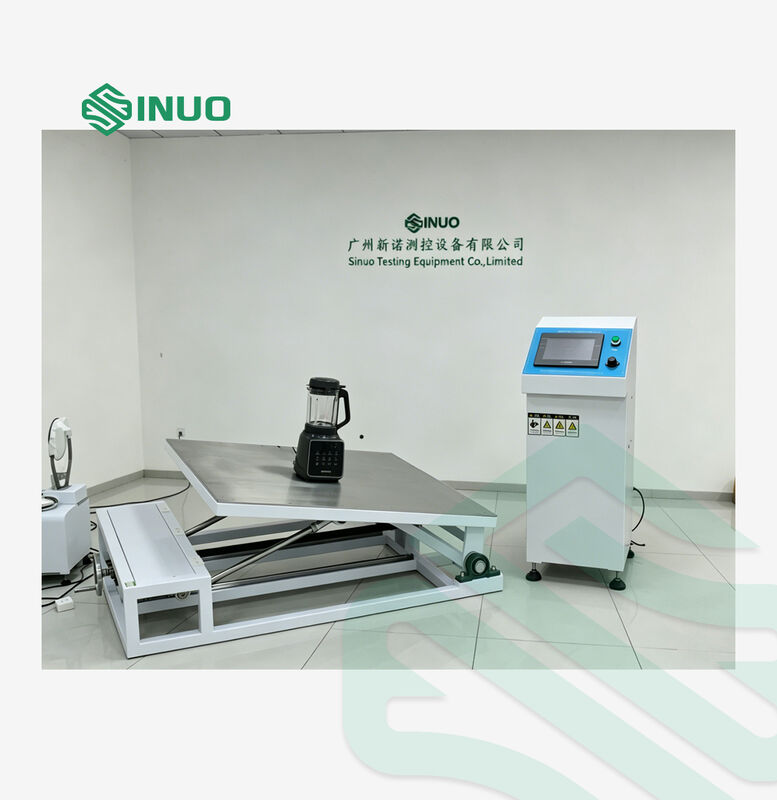

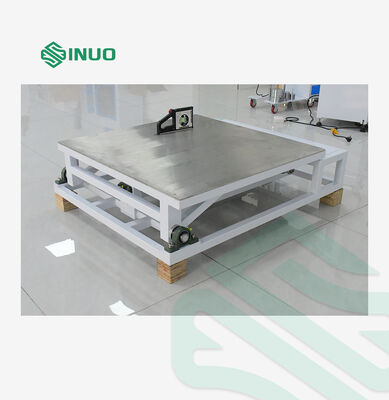

Μηχανή δοκιμής κατακράτησης ηλεκτρολυτών μπαταρίας μολύβδου-οξέος IEC 60095-1

Επισκόπηση προϊόντος

Το μηχάνημα δοκιμής κατακράτησης ηλεκτρολυτών έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC 60095-1:2018 "Μπαταρίες μολύβδου-οξέος - Μέρος 1: Γενικές απαιτήσεις και μέθοδοι δοκιμής", Κεφάλαιο 9.9. Αυτός ο εξοπλισμός επαληθεύει εάν υπάρχει διαρροή ηλεκτρολύτη όταν μια μπαταρία εκκίνησης μολύβδου-οξέος υποβάλλεται σε κλίση σε διαφορετικούς προσανατολισμούς.

Το σύστημα ολοκληρώνει αυτόματα έναν πλήρη κύκλο δοκιμής που περιλαμβάνει κλίση τεσσάρων κατευθύνσεων, χρόνο αναμονής και επαναφορά. Είναι κατάλληλο για δοκιμές πιστοποίησης ΕΕ, επαλήθευση Ε&Α και εφαρμογές επιθεώρησης ποιότητας.

Δομή και Χαρακτηριστικά

Έλεγχος PLC με λειτουργία οθόνης αφής - οι παράμετροι μπορούν να ρυθμιστούν και το σύστημα λειτουργεί αυτόματα με εκκίνηση με ένα πλήκτρο
Ο σερβοκινητήρας κινεί την περιστροφική πλατφόρμα για να επιτύχει ακριβή τοποθέτηση σε τέσσερις θέσεις 90°
Ο πνευματικός κύλινδρος κινεί την ανακλινόμενη πλατφόρμα με μηχανικό οριζόντιο όριο, επιτρέποντας γρήγορη εναλλαγή μεταξύ θέσεων 0° και 45°

Αρχή και διαδικασία δοκιμής

Ο σερβοκινητήρας οδηγεί την πλατφόρμα να περιστρέφεται κατά 90° κάθε φορά, επιτρέποντας τη δοκιμή του δείγματος της μπαταρίας σε τέσσερις διαφορετικούς προσανατολισμούς. Ο πνευματικός κύλινδρος οδηγεί γρήγορα την ανακλινόμενη πλατφόρμα για εναλλαγή μεταξύ θέσεων 0° και 45°.

Τεχνικές Παράμετροι

Παράμετρος	Προσδιορισμός
Μοντέλο	SNF11
Σταθμός	Ενιαίος σταθμός
Σύστημα Ελέγχου	Έξυπνος ενσωματωμένος έλεγχος PLC, οθόνη αφής HMI 7 ιντσών
Λειτουργία οδήγησης	Σερβοκινητήρας + πνευματικός κύλινδρος
Δείγμα Εξάρτημα	Εξάρτημα διάτρητης πλάκας πολλαπλών σημείων, προσαρμόσιμο σε διάφορα μεγέθη δείγματος, μέγιστο W×D×H ≤ 400×400×500 mm
Γωνία περιστροφής	0°, 90°, 180°, 270°
Χρόνος διαστήματος κλίσης	0-999,9 s (προγραμματιζόμενο)
Γωνία κλίσης	45° (μηχανική τοποθέτηση)
Ταχύτητα κλίσης	< 1 s
Ανακλινόμενος χρόνος διατήρησης	0-999,9 s (προγραμματιζόμενο)
Μέγεθος Εξοπλισμού	Πλαίσιο: περίπου. 1400 × 800 × 800 mm (Π×Β×Υ) Ντουλάπι ελέγχου: 400 × 500 × 800 mm (Π×Β×Υ)
Βάρος	περίπου. 200 κιλά

Κύρια λίστα ρυθμίσεων

Συστατικό	Μάρκα
Ηλεκτρικός πίνακας ελέγχου	Σινούο
PLC	Mitsubishi
Οθόνη αφής HMI	Weintek
Μοτέρ	Καινοτομία
Κύλινδρος	Airtac / Shenzhi
Μειωτήρας ταχυτήτων	Οικιακός
Ηλεκτρικά Εξαρτήματα	FUJI, Schneider, Omron, CHINT κ.λπ.
Πλαίσιο μηχανής	Σινούο
Δείγμα Εξάρτημα	Σινούο
Λογισμικό	Σινούο
