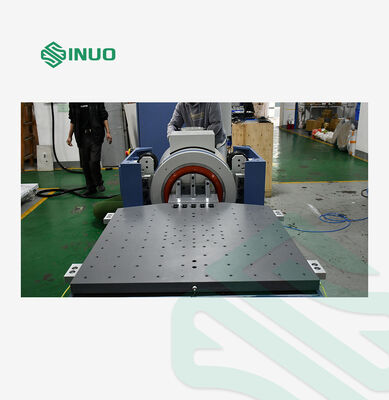

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων 1000 kgf 1-3000Hz 300kg ωφέλιμο φορτίο Για δοκιμές IEC MIL GB

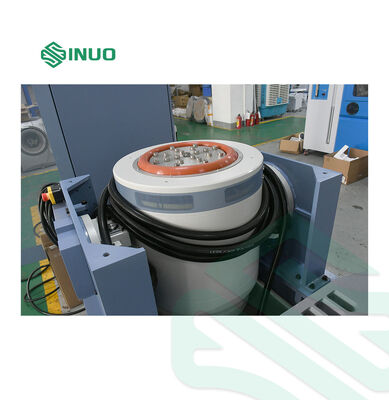

Παράμετροι γεννήτριας ηλεκτρομαγνητικής διέγερσης A11S24

Μέγιστη ημιτονοειδής δύναμη διέγερσης

1000kg.f κορυφή

Μέγιστη Τυχαία Συναρπαστική Δύναμη

1000kg.f r.ms

Μέγιστη δύναμη διέγερσης κρούσης

2000kg.f κορυφή

Εύρος Συχνοτήτων

1~3000 Hz

Μέγιστη μετατόπιση

51 mm σελ

Μέγιστη ταχύτητα

2 m/s

Μέγιστη επιτάχυνση

100 G (980 m/s²)

Συχνότητα συντονισμού πρώτης τάξης

3200 Hz±5%

Αποτελεσματικό φορτίο

300 κιλά

Συχνότητα απομόνωσης κραδασμών

2,5 Hz

Διάμετρος κινούμενου πηνίου

Ф240 mm

Βάρος κινούμενου πηνίου

10 κιλά

Βιδώστε το τραπέζι

16×Μ10

Διαρροή ροής

＜10 Gauss

Επιτρεπόμενη Εκκεντρική Στιγμή

300 N·m

Μέγεθος εξοπλισμού

845mmx790mmx840mm (χωρίς τραπέζι επέκτασης)

Βάρος εξοπλισμού

Περίπου 1100 κιλά (χωρίς οριζόντιο τραπέζι ολίσθησης)

Ψηφιακός ενισχυτής μεταγωγής LA12K

Ισχύς εξόδου

12KVA

Τάση εξόδου

100V

Ρεύμα εξόδου

100Α

Απόδοση ενισχυτή

≥90%

Συχνότητα εναλλαγής

116 KHz

Αναλογία σήματος προς θόρυβο (SNR)

≥65dB

Επίπεδο θορύβου

≤70dB

Μέγεθος ενισχυτή

880mmx590mmx1720mm

Σύστημα σερβοπροστασίας

Λειτουργία

Θερμοκρασία, πίεση ανέμου, υπερβολική μετατόπιση, υπερβολική τάση, υπερβολικό ρεύμα, υπόταση εισόδου, εξωτερικό σφάλμα, τροφοδοτικό ελέγχου, λογική βλάβη, απώλεια φάσης εισόδου

Ψηφιακός ελεγκτής κραδασμών VCS-2

Διαμόρφωση υλικού

2 κανάλια ταυτόχρονης εισόδου, 1 κανάλι εξόδου

Ημιτονικό, τυχαίο, κλασικό σοκ

Έλεγχος υπολογιστή

Γνήσιος υπολογιστής με οθόνη LCD 17", πληκτρολόγιο και οπτικό ποντίκι

Λογισμικό

Με τη δίγλωσση διεπαφή λειτουργίας (Κινεζικά/Αγγλικά), υποστηρίζει ανάλυση τομέα χρόνου και τομέα συχνότητας, έλεγχο πηγής σήματος, ανάλυση σάρωσης ημιτόνου και πολλά άλλα. Μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών WORD και διαθέτει λειτουργίες για εμφάνιση σήματος/δεδομένων, αποθήκευση, διαμόρφωση παραμέτρων δοκιμής και ανάλυση δεδομένων.

Αισθητήρας επιτάχυνσης LTE C04A07

Εύρος συχνοτήτων: 1-8000Hz

Ευαισθησία: 30 pc/g

Εύρος θερμοκρασίας: -40 - 160℃

Τραπέζι κάθετης επέκτασης VT80

Υλικό

Κράμα αλουμινίου/μαγνήσιου, επιφάνεια σκληρά ανοδιωμένη

Μέγεθος τραπεζιού

800mm×800mm

Διορθώθηκε η τρύπα

Βιδωτή θήκη από ανοξείδωτο χάλυβα M8, ανθεκτική και ανθεκτική στη φθορά

Συχνότητα χρήσης

Ημίτονο: 1000 Hz; Τυχαία: 1500Hz

Βάρος

Περίπου 67,5 κιλά

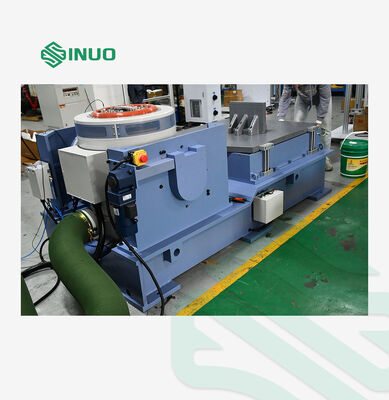

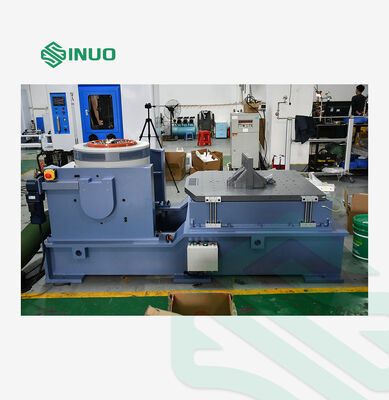

Τραπέζι ολίσθησης οριζόντιας μεμβράνης λαδιού HG80

Υλικό

Κράμα αλουμινίου/μαγνήσιου, επιφάνεια σκληρά ανοδιωμένη

Μέγεθος τραπεζιού

800mm×800mm

Διορθώθηκε η τρύπα

Βιδωτή θήκη από ανοξείδωτο χάλυβα M8, ανθεκτική και ανθεκτική στη φθορά

Συχνότητα χρήσης

Ημίτονο: 2000 Hz; Τυχαία: 2000Hz

Βάρος

Περίπου 105 κιλά

Ανεμιστήρας ψύξης B402 (Συμπεριλαμβανομένου του σιγαστήρα)

Δύναμη ανεμιστήρα

4KW

Ρυθμός ροής ανεμιστήρα

40,8 m³/ελάχ

Πίεση ανεμιστήρα

0,049 kgf/cm2

Ηλεκτρολογικές απαιτήσεις

Τροφοδοτικό

AC Τριφασικό 380V/50Hz, 25 KVA

Πεπιεσμένος Αέρας

0,6Mpa

Αντίσταση εδάφους

≤4Ω
