Συσκευή δοκιμής αξιοπιστίας 165~750N Συμβατή με IEC 62196-3 EV Connector Pull-out Force & Locking

Συσκευή δοκιμής αξιοπιστίας 165~750N Συμβατή με IEC 62196-3 EV Connector Pull-out Force & Locking

Επισκόπηση προϊόντος

Αυτή η συσκευή δοκιμής συμμορφώνεται με την ρήτρα 14 του IEC 62196-3:2026 καθώς και με τις ρήτρες 14.1.5 & 14.1.6 (Εικόνες 13 & 14) του IEC 62196-1:2025. Έχει σχεδιαστεί για να επαληθεύει τη δύναμη απόσυρσης ενός δοκιμαστικού βύσματος που τραβιέται από τις πρίζες και να επιθεωρεί την απόδοση του μηχανισμού μανδάλωσης του συνδετήρα.

Τεχνικές Απαιτήσεις

1. Δύναμη απόσυρσης

Τοποθετήστε τις πρίζες-ηλεκτρικές πρίζες/βύσματα οχήματος εξοπλισμένες με ενδιάμεση μανδάλωση στο εξάρτημα δοκιμής που καθορίζεται στην Εικόνα 13 του IEC 62196-1:2025, ευθυγραμμίζοντας τον άξονα διαχωρισμού κατακόρυφα για την εξαγωγή προς τα κάτω των εξαρτημάτων ζευγαρώματος.
Η δύναμη απόσυρσης της πρίζας (συμπεριλαμβανομένων των βαρών δοκιμής) πρέπει να συμμορφώνεται με τις τιμές που αναφέρονται στον παρακάτω πίνακα:

2. Χαρακτηριστικά δομής

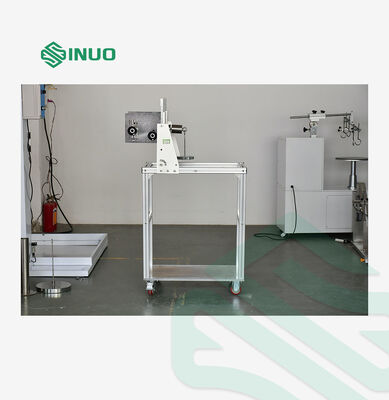

• Συσκευή δοκιμής δύναμης απόσυρσης

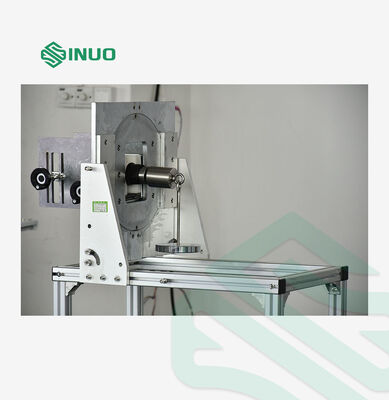

Ο ελεγκτής αποτελείται από εξάρτημα στερέωσης, διάταξη σύσφιξης, κύρια βάρη, βοηθητικά βάρη και βύσμα δοκιμής.

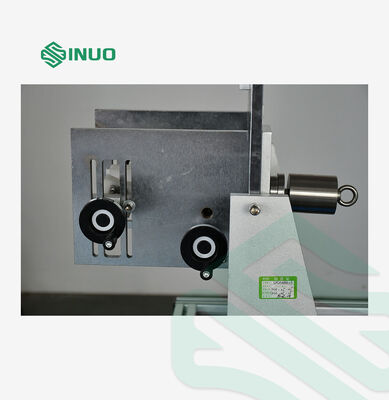

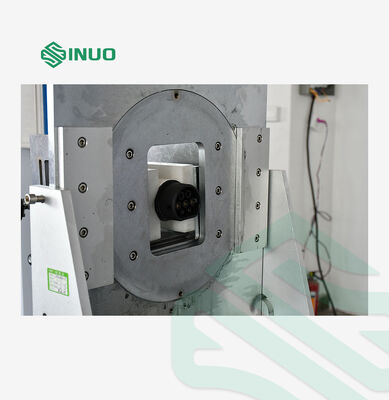

Βελτιστοποιημένος σχεδιασμός: το εξάρτημα έλξης αντικαταστάθηκε με αντίβαρο. Το άγκιστρο βάρους συνδέεται απευθείας με το δοκιμαστικό βύσμα, με ειδικό εξάρτημα σύσφιξης δείγματος (η διαμόρφωση φαίνεται στο σχήμα 1).

Εικόνα 1

• Επαλήθευση της συσκευής ασφάλισης:

Πεδία Εφαρμογής

• Κατασκευαστές εξαρτημάτων φόρτισης EV: Έρευνα και ανάπτυξη, εισερχόμενη επιθεώρηση και εργοστασιακή δοκιμή τελικού προϊόντος των πριζών AC/DC EV, των βυσμάτων φόρτισης οχημάτων.

• Εργαστήρια δοκιμών & πιστοποίησης τρίτων: Προ-δοκιμή πριν από την πιστοποίηση CB/UL/CE για επαλήθευση της δύναμης απόσυρσης και της απόδοσης μανδάλωσης για συσκευές φόρτισης.

• Εργοστάσια αυτοκινήτων νέας ενέργειας: Ποιοτικός έλεγχος για εποχούμενες θύρες φόρτισης οχημάτων.
