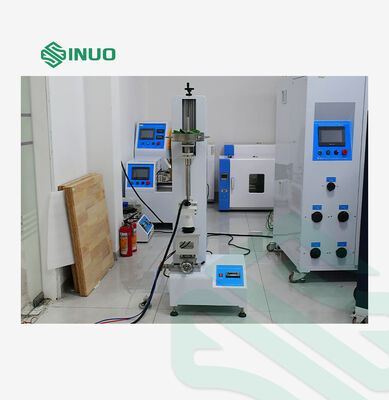

Συσκευή δοκιμής δύναμης απόσυρσης για βύσμα φόρτισης EV | 0,8kg Drop Insertion Tester IEC62196

Σχεδιασμένος σύμφωνα με το IEC 62196‑3:2026 Άρθρο 16.16, αυτός ο ελεγκτής δύναμης απόσυρσης εφαρμόζεται ειδικά για την επαλήθευση της δύναμης εισαγωγής των διεπαφών φόρτισης EV. Ελέγχει εάν η μέγιστη δύναμη βύσματος μεταξύ πιστολιού φόρτισης και εισόδου οχήματος συμμορφώνεται με τις τυπικές απαιτήσεις: στερεώστε το πιστόλι φόρτισης κατακόρυφα, φορτώστε το βασικό βασικό βάρος πάνω του και, στη συνέχεια, αφήστε ένα βάρος 0,8 κιλών να πέσει ελεύθερα από ύψος 5 cm για να επηρεάσει το κύριο βάρος και το πιστόλι φόρτισης θα εισαχθεί πλήρως στην είσοδο στην καθορισμένη θέση επαφής μετά την πρόσκρουση.

Δοκιμαστικός σταθμός	Ενιαίος σταθμός
Μέθοδος ελέγχου	Χειροκίνητο, το όργανο εμφανίζει δεδομένα δύναμης σε πραγματικό χρόνο
Μέθοδος ανύψωσης	Εγχειρίδιο
Μέθοδος πρόσθετης πτώσης βάρους	Εγχειρίδιο

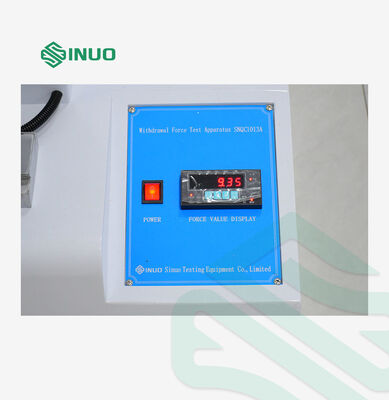

Παρακολούθηση τιμής δύναμης	Αισθητήρας πίεσης παλμών + οθόνη οργάνων

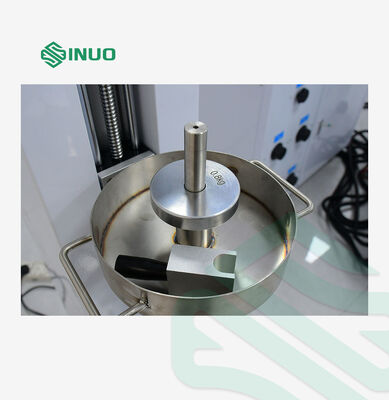

Διαμόρφωση βάρους	Κύριο βάρος του πιστολιού φόρτισης AC: 9,2 kg Κύριο βάρος πιστολιού φόρτισης DC: 13,2 kg Επιπλέον βάρος: 0,8 kg Σημείωση: Το βάρος του κύριου βάρους περιλαμβάνει το βάρος του σφιγκτήρα, της ράβδου οδήγησης, της χαλύβδινης σφαιρικής λεκάνης και του δείγματος πιστολιού φόρτισης. Το βάρος του κύριου βάρους εξαιρουμένου του δείγματος είναι περίπου 4 κιλά. Επιπλέον, οι μπάλες από χάλυβα 10 κιλών έχουν διαμορφωθεί για τη λεπτή ρύθμιση του βάρους, έτσι ώστε το βάρος ολόκληρου του κύριου βάρους να πληροί τις απαιτήσεις της δύναμης εισαγωγής των πιστολιών AC ή DC.
Πρόσθετο ύψος πτώσης βάρους	5 εκ
Εισαγάγετε την αρχική θέση	Τοποθέτηση ρουλεμάν ολίσθησης ακριβείας και μεγάλου γραμμικού οδηγού.

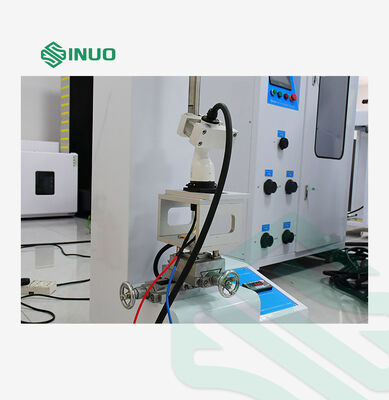

Εξάρτημα πιστολιού φόρτισης	Λαβή σύσφιξης, ρυθμιζόμενη κατεύθυνση, έτσι ώστε η κεφαλή του πιστολιού να είναι κάθετα προς τα κάτω.

Η ελεύθερη πτώση βάρους 0,8 kg από 5 cm ορίζεται από το IEC 62196‑3:2026 Clause 16.16 για την επιθεώρηση πρόσκρουσης εισαγωγής εισόδου φόρτισης EV και το SNQC1013A είναι ο αποκλειστικός ελεγκτής για την εφαρμογή αυτής της τυπικής δοκιμής. Το βάρος που πέφτει προσομοιώνει την κρούση αδράνειας όταν οι χρήστες συνδέουν πιστόλια φόρτισης, επαληθεύοντας εάν το πιστόλι φόρτισης μπορεί να κλειδώσει στη θέση πλήρους επαφής μετά την πρόσκρουση. Η παράλειψη αυτής της τυποποιημένης δοκιμής πτώσης θα επιφέρει ανομοιόμορφη αντίσταση στο βύσμα, κακή επαφή και θερμικούς κινδύνους κατά τη φόρτιση, προκαλώντας αποτυχία πιστοποίησης και προβλήματα ασφάλειας μετά την πώληση, επομένως το SNQC1013A είναι απαραίτητος εξοπλισμός ποιοτικού ελέγχου για την επαλήθευση της ιδιότητας εισαγωγής εισόδου φόρτισης.
