Εξοπλισμός δοκιμής πρόσκρουσης από χάλυβα 1J έως 4J για Επαλήθευση μηχανικής αντοχής συνδετήρα EV

Η διάταξη πρόσκρουσης με σφαίρα από χάλυβα συμμορφώνεται με:Διάταξη 26 της IEC 62196-1:2022.2, σχήμα 18, πίνακας 13Το πρόγραμμα αυτό έχει ως στόχο την επαλήθευση τηςμηχανική αντοχήτων εξαρτημάτων ηλεκτρικών οχημάτων, διασφαλίζοντας ότι διαθέτουν επαρκή αντοχή για να αντέχουν στις πιέσεις που αντιμετωπίζονται κατά την εγκατάσταση και την τακτική χρήση.

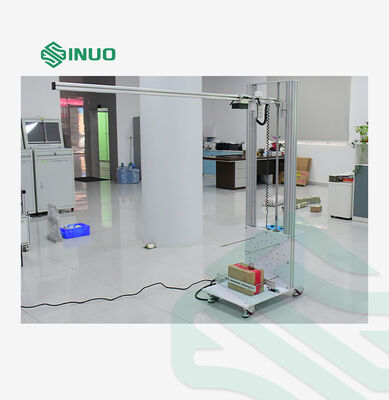

Το όργανο αυτό υποστηρίζει δύο τρόπους δοκιμής: κατακόρυφη κρούση ελεύθερης πτώσης και οριζόντια κρούση κλίσης.καθιστώντας την ιδανική λύση δοκιμών για εργαστήρια, οργανισμών πιστοποίησης και κατασκευαστών.

Πεδίο ύψους πτώσης	0.4 ∙ 1,5 μέτρα, ρυθμιζόμενο

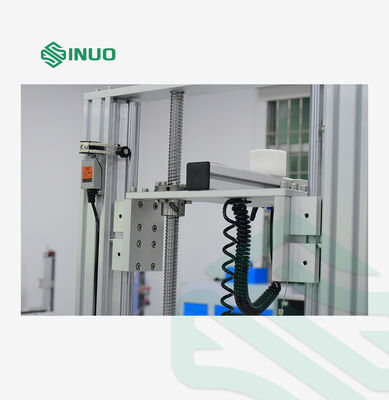

Μέθοδος ανύψωσης	Ηλεκτρικό
Τρόποι δοκιμής	Βόρειος αντίκτυπος πτώσης / οριζόντια αντίκτυπος κλίσης

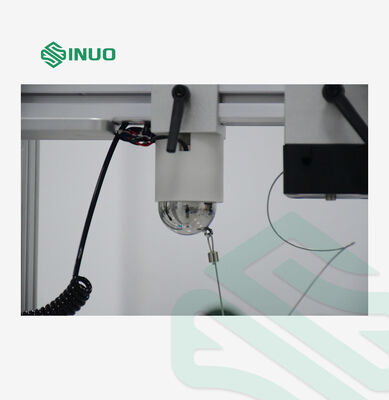

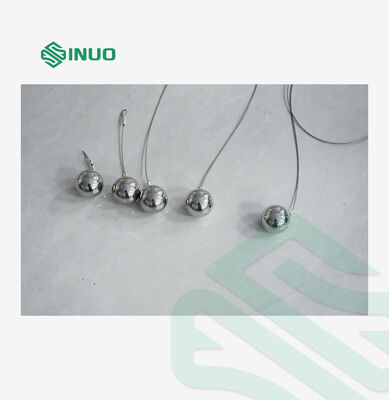

Χάλυβα σφαίρες πρόσκρουσης για κάθετη πτώση πρόσκρουσης	50.8mm με δαχτυλίδι, 0,535kg (1 κομμάτι); ενέργεια πρόσκρουσης: 1J, 2J, 3J, 4J (προσαρμόζεται μέσω μήκους καλωδίου αναστολής)
Χάλυβα για οριζόντια πρόσκρουση	50.8mm με δαχτυλίδι, 0,535kg (4 κομμάτια); ενέργεια πρόσκρουσης: 1J, 2J, 3J, 4J (εγκατασταθείσα από το μήκος του καλωδίου ανάρτησης)
Ενέργεια πρόσκρουσης για δοκιμή πρόσκρουσης μπάλας
Μέθοδος επιπτώσεων

Οι συνδέσεις EV εκτίθενται σε τυχαίες επιπτώσεις κατά την εγκατάσταση, τη μεταφορά και την καθημερινή χρήση.Η δοκιμή κρούσης με σφαίρα επαληθεύει ότι το περίβλημα των συνδέσμων και τα εσωτερικά στοιχεία έχουν επαρκή μηχανική αντοχή για να αντέξουν αυτές τις συγκρούσεις χωρίς ρωγμές, σπάσει, ή αποτύχει.

Όπως απαιτείται απόIEC 62196-1:2022, η δοκιμή χρησιμοποιεί μια τυποποιημένη σφαίρα από χάλυβα (0,535 kg) για την εφαρμογή ενεργειών πρόσκρουσης από 1J έως 4J, που αντιστοιχούν στο ονομαστικό ρεύμα του συνδέσμου.Η συσκευή μας SN1206B Steel Ball Impact υποστηρίζει τόσο κάθετη ελεύθερη πτώση και swing οριζόντιες συνθήκες αντίκτυπου για να ανταποκριθεί πλήρως αυτές τις προδιαγραφές.
