Σύστημα ημιτονοειδούς & τυχαίας δόνησης με δύναμη 700kgf & τραπέζι 600mm

Ποιες προκλήσεις εφαρμογής αντιμετωπίζουν συνήθως οι πελάτες κατά τη διάρκεια των δοκιμών δονήσεων;

Η βασική πρόκληση των δοκιμών δονήσεων είναι ο τρόπος να προσομοιωθούν ρεαλιστικά τα περίπλοκα περιβάλλοντα που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη διάρκεια της μεταφοράς, της πτήσης ή της πραγματικής λειτουργίας, όπως η σαρώση sinus,τυχαία δονήσεις, και συνθήκες σοκ, εξασφαλίζοντας παράλληλα τη συμμόρφωση με τα διεθνή πρότυπα, συμπεριλαμβανομένων των GB, GJB, MIL, IEC και άλλων.

Ταυτόχρονα, πολλοί πελάτες δεν είναι βέβαιοι για το πώς να επιλέξουν κατάλληλο εξοπλισμό σύμφωνα με τις συγκεκριμένες συνθήκες δοκιμής τους, όπως το εύρος συχνοτήτων, το επίπεδο επιτάχυνσης και τις απαιτήσεις ωφέλιμου φορτίου.

Η λύση αυτή βασίζεται στον βασικό συνδυασμό του ηλεκτροδυναμικού κουνιστή A07S23, του ψηφιακού ενισχυτή ισχύος LA07K και του ελεγκτή VCSusb-2,μαζί με τον κατακόρυφο πίνακα επέκτασης VT60 και τον οριζόντιο πίνακα γλιστρίας HG60Μπορεί να καλύψει πλήρως τις απαιτούμενες ανάγκες σαρώσεως sinus 1 ̇4500 Hz, τυχαίων δονήσεων και δοκιμών συγκρούσεων, παρέχοντας παράλληλα 700 kgf δύναμη sinus και πίνακα 600 × 600 mm.

Όλα τα σχέδια συμμορφώνονται με τα σημαντικότερα διεθνή πρότυπα όπως GB, MIL και IEC και είναι εξοπλισμένα με αποτελεσματική ψύξη, πολλαπλές λειτουργίες προστασίας της ασφάλειας και λειτουργίες αυτοματοποιημένης δημιουργίας αναφορών.

Ποιος Είναι ο Βασικός Σχεδιασμός του Συστήματος Δονήσεων;

Το κλειδί έγκειται στη δομική κατασκευή του ηλεκτρομαγνητικού κουνιστήρα και των κινούμενων εξαρτημάτων του.

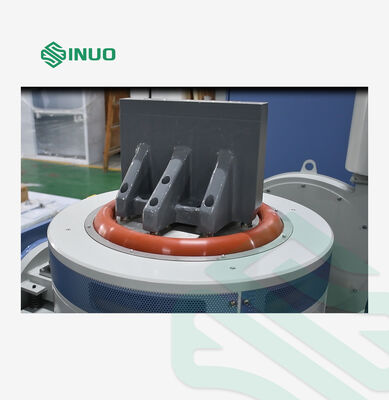

Ο ηλεκτροδυναμικός αναβοσβέστης A07S23 που παρέχουμε διαθέτει τις ακόλουθες βασικές προδιαγραφές:

• Αξιολογήσεις ισχύος
  • Δύναμη sinus: 700 kgf
  • Τυχαία δύναμη: 600 kgf
  • Δύναμη κρούσης: 1200 kgf

• Μεγάλη ικανότητα μετατόπισης
  • Μέγιστη μετατόπιση: 51 mm p-p
  • Για δοκιμές μεγάλου πλάτους

• Ανταπόκριση υψηλής συχνότητας
  • Πεδίο συχνοτήτων: 1·4500 Hz

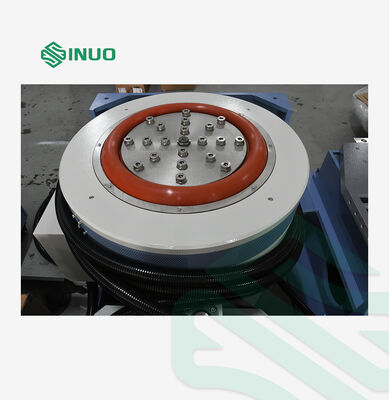

• Σχεδιασμός κυλιόμενου κυλίνδρου
  • Διάμετρος: 230 mm
  • Βάρος: μόνο 7 kg
  • Η ελαφριά δομή εξασφαλίζει εξαιρετικές επιδόσεις υψηλής συχνότητας
  • Κατασκευή με χύτευση και με ακριβή χειροποίητη μηχανική
  • Εξοπλισμένο με φωτοηλεκτρικό σύστημα υποστήριξης φορτίου και διπλό ρυμουλκούμενο αξιακής καθοδήγησης
  • Μειώνει αποτελεσματικά τις εγκάρσιες δονήσεις και βελτιώνει την αντοχή

• Επιτρεπόμενη εκκεντρική στιγμή
  • 300 N·m
  • Διορθωτικό για εγκατάσταση εκκεντρικού φορτίου

• Μαγνητική διαρροή
  • < 10 Gauss
  • Υψηλή λειτουργική ασφάλεια

Εκτός από τον ίδιο τον αναβοσβέστη, ποια υποστηρικτικά συστήματα απαιτούνται για μια πλήρη λύση δοκιμής;

Ένα πλήρες σύστημα δοκιμών δονήσεων απαιτεί τουλάχιστον τα ακόλουθα στοιχεία:

1. LA07K Ψηφιακός ενισχυτής ισχύος διακόπτη

• Δύναμη εξόδου: 7 KVA
• Αποτελεσματικότητα: ≥ 90%
• Με βάση την τεχνολογία IGBT
• Συμμόρφωση με την CE
• Σύνδεσμος σήματος-θόρυβου: ≥ 65 dB
• Επίπεδο θορύβου: ≤ 70 dB

2. B402S Ψυκτικό αναπνευστήρα (με σιγαστήρα)

• Δύναμη: 4 kW
• Πύλη αέρα: 40,8 m3/min

Το σώμα του κουνιστή υιοθετεί:

• Δίαυλοι ροής αέρα μελιού
• Δύο στρώματα διαχωρισμένων σωλήνων ροής αέρα

Αυτό βελτιώνει σημαντικά την απόδοση ψύξης.

3Δύο πλατφόρμες επέκτασης.

Πίνακας κατακόρυφης επέκτασης VT60

• Μέγεθος: 600 × 600 mm
• Υλικό: κράμα μαγνησίου-αλουμινίου
• Σκληρή ανωτισμένη επιφάνεια
• Εφοδιασμένο με ελαστικές ίνες από ανοξείδωτο χάλυβα M8
• Χρησιμοποιήσιμη συχνότητα έως 2000 Hz
• Βάρος: περίπου 45 kg

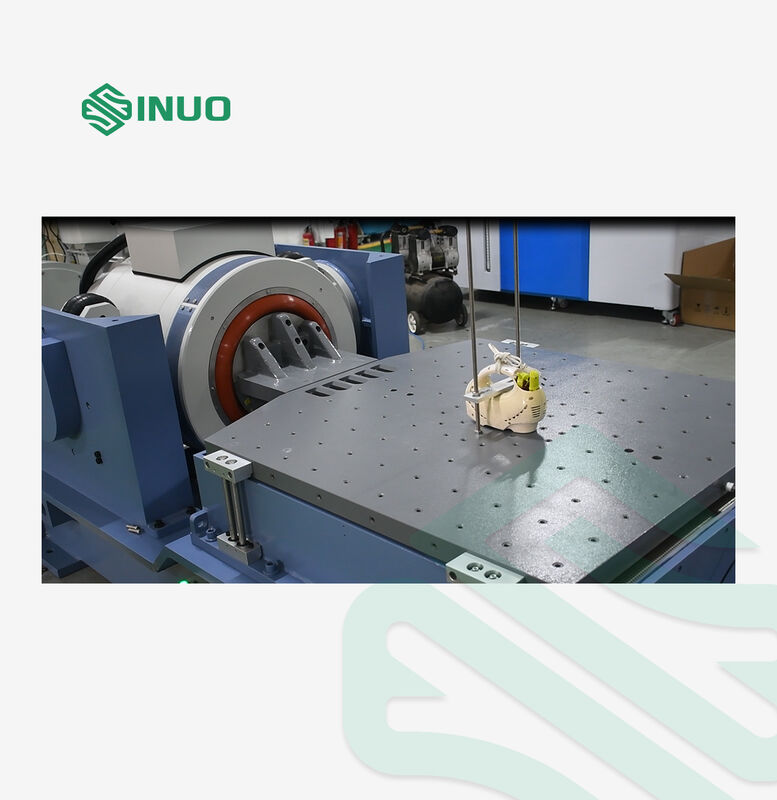

HG60 Οριζόντια τραπέζιση

• Μέγεθος: 600 × 600 mm
• Εξοπλισμένο με βάση από φυσικό γρανίτη και ανεξάρτητο σύστημα προμήθειας πετρελαίου
• Παρέχει υψηλή αντίσταση της στιγμής ανατροπής
• Υποστηρίζει επίσης λειτουργία έως 2000 Hz

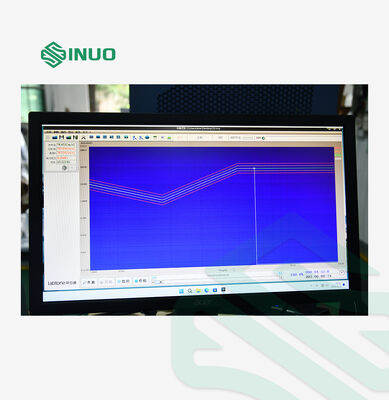

4. VCSusb-2 ψηφιακός ελεγκτής δονήσεων + σύστημα προστασίας σερβο

Χαρακτηριστικά του ελεγκτή

• 2 είσοδο / 1 έξοδο κανάλια
• 32bit DSP με κυμαινόμενη στροφή
• 24-bit ADC/DAC
• Δυναμικό εύρος > 90 dB
• Υποστηρίζει:
  • Δοκιμασμός της μύτης
  • Τυχαία δονήσεις
  • Κλασική δοκιμή συγκρούσεων
• Μια κλικ δημιουργία αναφορών Word/PDF στα κινεζικά και τα αγγλικά

Λειτουργίες προστασίας από εφοδιασμό

Παρακολούθηση σε πραγματικό χρόνο:

• Θερμοκρασία
• Πίεση αέρα
• Υπερτόπιση
• Υπερτάσεις
• Υπερστροφές
• Απώλεια φάσης

Διασφάλιση της ασφάλειας τόσο του εξοπλισμού όσο και των δειγμάτων δοκιμής.

Φωτοηλεκτρικό σύστημα αυτοκέντρωσης

Ρυθμίζει αυτόματα τη θέση του κινούμενου κυλίνδρου για να διατηρεί την ισορροπία κατά τη φόρτωση και την εκφόρτωση.

Ποιο Επίπεδο Πραγματικής Απόδοσης Μπορεί να Επιτύχει Αυτό το Σύστημα;
