IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	Σημείωση:
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	10 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Αναπόσπαστο εξάρτημα:

X/Y/Z ρυθμιζόμενο σε 3 άξονες, καθολική για υποδοχές AC/DC GB/US/EUR

Ταχύτητα δοκιμής:

0–1100 mm/s (προρυθμιζόμενο στην οθόνη αφής)

Δοκιμαστικό εγκεφαλικό επεισόδιο:

0–150 mm (προρυθμιζόμενο)

Κύκλοι δοκιμής:

0–999999 φορές (προρυθμιζόμενο, αυτόματη διακοπή)

Ποσοστό βύσματος/απόσυρσης:

0–10 φορές/λεπτό (προρυθμιζόμενο)

Σύστημα Ελέγχου:

Mitsubishi PLC + έγχρωμη οθόνη αφής 7 ιντσών HMI

Παρακολούθηση Δύναμης:

Αισθητήρας δύναμης 0–500N; εμφάνιση καμπύλης δύναμης σε πραγματικό χρόνο

Αυτόματη ανατροπή:

Αυτόματο χτύπημα 90° για δοκιμή εμβάπτισης διαλύματος (χρόνος διατήρησης 0–600 δευτερόλεπτα)

Συσκευασία λεπτομέρειες:

κόντρα πλακέ

Δυνατότητα προσφοράς:

10 σετ ανά μήνα

Επισημαίνω:

IEC 62196-1 EV connector test machine

EV connector endurance tester with servo drive

electric vehicle testing equipment with warranty

Περιγραφή του προϊόντος

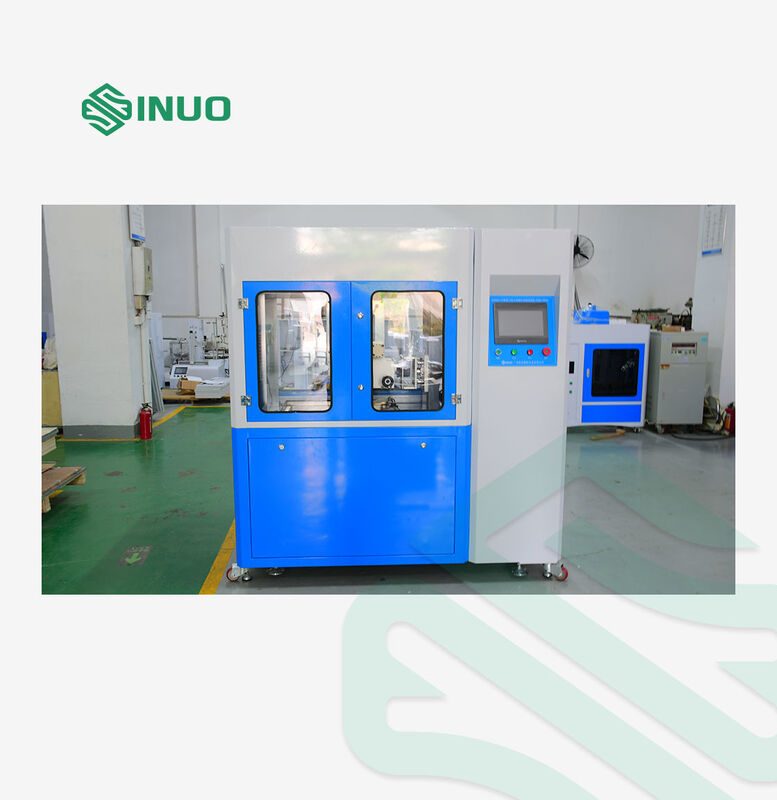

IEC 62196-1 EV Connector Mechanical Endurance Test Machine With Servo Drive

Product Overview

This test machine is specially designed to perform breaking capacity test and normal operation test for electric vehicle charging interfaces, industrial plugs, sockets and couplers. It verifies whether electrical accessories can withstand repeated mechanical, electrical and thermal stresses during normal operation without excessive wear, deformation or other harmful effects, so as to validate product reliability and service life. The equipment uses a servo motor drive mechanism to realize repeated plugging and unplugging actions; it supports an external load for breaking capacity testing. All test parameters including on/off time, test speed, stroke and angle can be preset via the touchscreen panel.

Compliance Standards

IEC 62196-1:2022 Clause 22, Clause 23.2, Clause 23.3, Figure 15, Table 8, Table 9
IEC 62196-3:2022 Clause 22, Clause 23
IEC 60309-1:2012 Clause 20, Clause 21

Technical parameters

Item	Specification
Test Items	Breaking capacity test; Normal operation test
Test Samples	AC/DC charging guns, vehicle connectors, plugs, sockets, couplers
Test Station	Single station
Control System	Mitsubishi PLC + 7-inch color touchscreen HMI
Operation Mode	Manual / program-controlled
Drive Mode	Servo motor for plugging / flipping; auxiliary cylinder for interlock switch

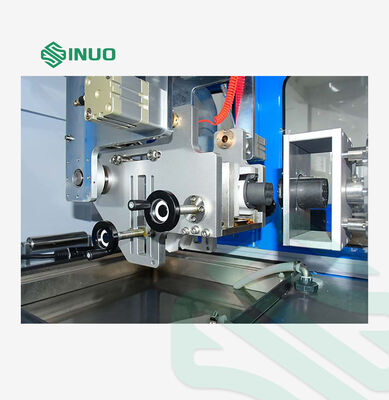

Fixture	Mechanical clamping; X/Y/Z 3-axis adjustable; universal for GB/US/EUR standards
Automatic Flip	90° automatic flip; flip holding time: 0–600s
Test Cycles	0–999999 times (presettable, auto stop)
Breaking Capacity Conduction Time	1–999.9s (presettable)
Plug/Withdrawal Rate	0–10 times/min (presettable)
Test Stroke	0–150mm (presettable)
Test Speed	0–1100mm/s (presettable on touchscreen)
Force Monitoring	0–500N force sensor; real-time curve; max insertion/extraction force display
Locking Simulation	Automatic mechanical locking press function
Solution Tank	1 set (for IEC 62196-1:2022 Clause 23.3.2 test)
Solution Dip Setting	Dip times, dip time, drying time, plug cycles all programmable
Load Mode	External load (compatible with SN2217-480V250A)
Alarm Function	Circuit break alarm & test count recording under load
Safety Protection	Ground protection, short-circuit protection, overload protection

Structure & Features
Integrated rigid frame structure
Servo motor drive with precision ball screw and timing belt

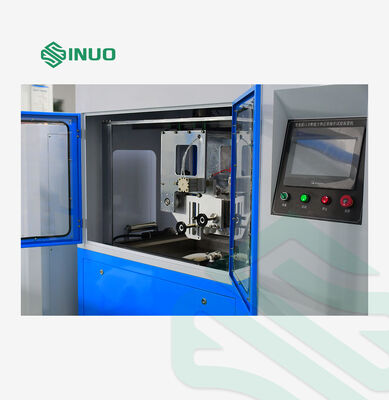

Mitsubishi PLC + 7-inch color touchscreen HMI
3-axis adjustable fixture for wide compatibility

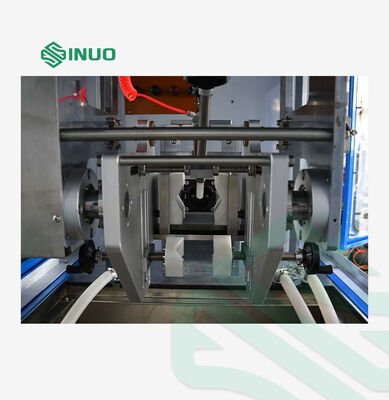

Automatic 90° flipping mechanism for solution dip test
Real-time force monitoring and curve display
Automatic locking device simulation
Programmable test cycles & auto-stop function
Operating Environment
Power supply: AC220V±10% / 50–60Hz, 2kW
Working temperature: 0–40℃
Humidity: 30%–90%RH
Dimensions: approx. W1000×D750×H1200mm
Weight: approx. 150kg
