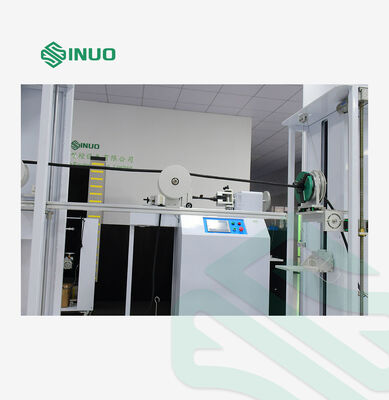

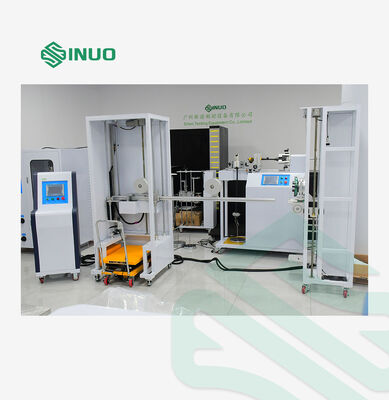

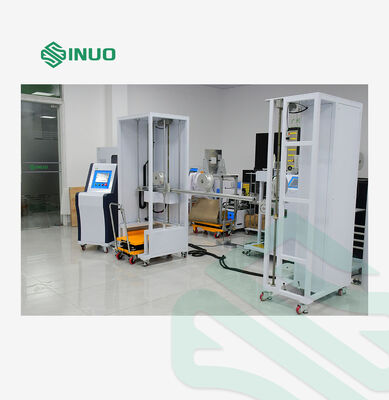

IEC 61851-23 Ελέγχου δύναμης έλξης και ροπής αγκυροβολίας καλωδίων για σταθμούς φόρτισης ηλεκτρικών οχημάτων με εναλλασσόμενο / συνεχές ρεύμα

Αυτή η συσκευή είναιειδικά χρησιμοποιείται για τη διεξαγωγή δοκιμών δύναμης έλξης και ροπής στη στερέωση καλωδίων σε σταθμούς φόρτισης ηλεκτρικών οχημάτων με εναλλασσόμενο και συνεχές ρεύμα, για την επαλήθευση και την αξιολόγηση του κατά πόσον η αγκυροβολία καλωδίου ή η συσκευή στερέωσης καλωδίου του σταθμού φόρτισης μπορούν να απαλλάξουν αποτελεσματικά τους αγωγούς στα τερματικά από την δύναμη έλξης και τη ροπή,και για να ελέγξει την ικανότητά του να αντέχει στην καθορισμένη δύναμη τράβηξης και ροπή, όπως απαιτείται από τα πρότυπαΟ εξοπλισμός υιοθετεί αυτόματο έλεγχο PLC και κίνηση κινητήρα, με σταθερή απόδοση και υψηλή ακρίβεια δοκιμής,πληρούν πλήρως τις απαιτήσεις τυποποιημένης δοκιμής για δοκιμές αξιοπιστίας αγκυρώσεων καλωδίων σταθμών φόρτισης ηλεκτρικών οχημάτων.

Σχεδιάζεται και κατασκευάζεται σύμφωνα με την IEC 61851-23:2023, παράγραφος 11.6.102, σχήμα 110, σχήμα 111 και πίνακας 114.

Περιεχόμενο της δοκιμής	Δοκιμές αντλίας καλωδίων και ροπής σταθμών φόρτισης ηλεκτρικών οχημάτων

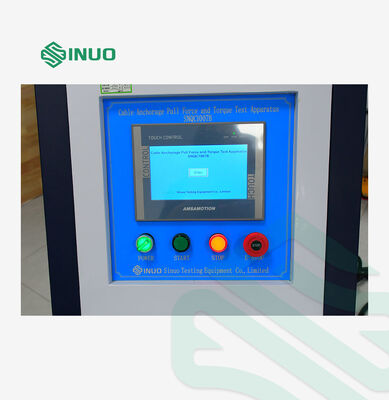

Τρόπος λειτουργίας ελέγχου	Αυτοματοποιημένο έλεγχο PLC, λειτουργία με οθόνη αφής
Τρόπος οδήγησης	Ηλεκτρικό
Τραβήξτε την εφαρμογή	Συμμορφώνονται με τις προδιαγραφές 160N, 200N, 240N, 250N, 500N, που πραγματοποιούνται με τοποθέτηση βαρών
Εφαρμόζεται ροπή	Συμπεριλαμβάνονται οι προδιαγραφές 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, που πραγματοποιούνται με τοποθέτηση βαρών
Δρόμος ροπής	R100mm(Ф200mm) ±0,5mm
Συχνότητα τράβηξης	1 φορά/s, ο πραγματικός χρόνος έλξης ανιχνεύεται με ηλεκτρικό σήμα
Κύκλοι έλξης	1-999999 κύκλους, μπορεί να οριστεί εκ των προτέρων, προεπιλεγμένο είναι 100±1 κύκλους
Χρόνος εφαρμογής ροπής	0-99H59M59S, μπορεί να προεπιλεγεί
Προστασία από διακοπή τροφοδοσίας	Με λειτουργία μνήμης αποθήκευσης δεδομένων με απενεργοποίηση
Εγκατάσταση	Πλακέτες καθολικής χρήσης, ένα σύνολο
Πίνακας επιλογής αντιστοίχισης βάρους
Επιπλέον διαμόρφωση	Ο εξοπλισμός διαθέτει ρυθμιζόμενο ύψος στερέωσης που κυμαίνεται από 500 έως 1200 mm (δηλαδή θέση της πρίζας του καλωδίου),που του επιτρέπει να ανταποκρίνεται στις απαιτήσεις δοκιμής σταθμών φόρτισης με διαφορετικές θέσεις καταλήξεων καλωδίων.

• Ελέγχος PLC + κινητήρα
• Σταθερή δύναμη έλξης μέσω βαρών· συνδυασμός ροπής μέσω βαρών + ροπής χεριού
• Προεπιλέξιμοι κύκλοι έλξης και διάρκεια δοκιμής ροπής· αυτόματη διακοπή μετά την ολοκλήρωση
• Μετά τη δοκιμή, ο μέγιστος επιτρεπόμενος εκτοπισμός του καλωδίου συνδέσμου φόρτισης EV πληροί τα πρότυπα όρια.
• Συμβατό με δείγματα σταθμών φόρτισης που είναι εξοπλισμένα με καλώδια φόρτισης διαφορετικού μήκους

• Ηλεκτρική παροχή: AC220V±10% / 5060Hz, 1kW
• Θερμοκρασία λειτουργίας: 0°C
• υγρασία: 30%~90%RH
• Μέγεθος: περίπου W4000×D600×H1850mm
• Βάρος: περίπου 300kg
