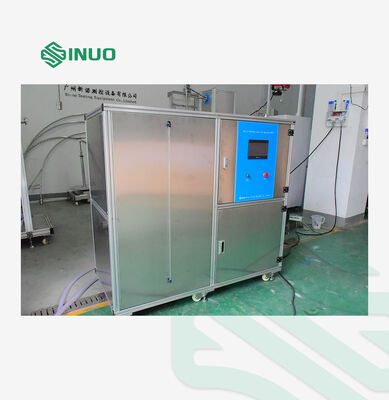

IEC 60529 IPX3~IPX6 Εξοπλισμός δοκιμής ψεκασμού νερού για ηλεκτρονικά και αυτοκίνητα προϊόντα

IPX3/4

Παράμετροι ακροφυσίου ψεκασμού

Εξωτερική διάμετρος: Ф102 mm, σφαιρική διάμετρος: SФ75,5 mm, 1 τρύπα στο κέντρο, 2 εσωτερικοί κύκλοι 24 οπών σε βήμα 30°, 4 εξωτερικοί κύκλοι 96 οπών σε βήμα 15°, συνολικά 121 οπές Φ0,5 mm, από ορείχαλκο.

Ροή νερού

10L/min±5%, ο μετρητής ροής είναι ρυθμιζόμενος μέσω περιστροφόμετρου, το ηλεκτρονικό ροόμετρο είναι προαιρετικό

Πίεση

50 ~ 150 Kpa, το εύρος μέτρησης του μετρητή πίεσης: 0 ~ 0,25Mpa

Κινούμενη ασπίδα

Κατασκευασμένο από αλουμίνιο, μπορεί να αποσπαστεί

Οδηγίες ψεκασμού νερού

Η γωνία ψεκασμού νερού μπορεί να ρυθμιστεί

IPX5/6

Παράμετροι ακροφυσίου σωλήνα

IPX5: Ф6,3 mm; IPX6: Ф12,5 mm

Ποσοστό παράδοσης

IPX5: 12,5±0,625 L/min

IPX6: 100±5 L/min

Απόσταση από ακροφύσιο έως επιφάνεια περιβλήματος

2,8m (Η απόσταση από το ακροφύσιο μέχρι την κεντρική επιφάνεια του πικάπ, στάνταρ απαιτεί 2,5-3m)

Οδηγίες πίδακα νερού

Η γωνία εκτόξευσης νερού μπορεί να ρυθμιστεί

Γενικός

Έλεγχος & Λειτουργία

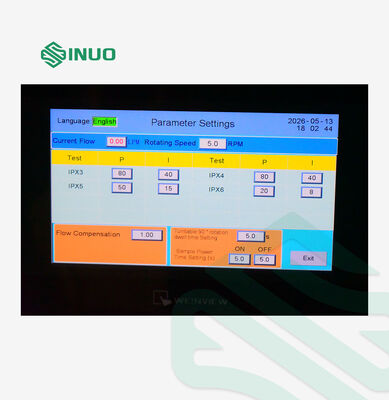

Έξυπνο σύστημα ελέγχου PLC και οθόνης αφής

Σταθερή μέθοδος ακροφυσίου

Το ακροφύσιο ψεκασμού και τα ακροφύσια εύκαμπτου σωλήνα είναι στερεωμένα στο στήριγμα

Μανόμετρο

0~0,25MPa, μπορεί να εμφανιστεί

Διάρκεια δοκιμής

0,01S~99,9 λεπτά, μπορεί να προρυθμιστεί

Περιστροφική πλάκα

Διάμετρος: Φ600mm, ταχύτητα περιστροφής: 1r/min, φέρουσα ικανότητα: ≤50kgs

Δεξαμενή αποθήκευσης νερού

Αυτό το σύστημα δοκιμής υιοθετεί δομή ανοιχτού τύπου, το νερό δοκιμής δεν ανακυκλώνεται. Το σύστημα δοκιμής είναι εξοπλισμένο με μια δεξαμενή αποθήκευσης νερού από ανοξείδωτο χάλυβα περίπου 500L. Η δεξαμενή αποθήκευσης νερού είναι εξοπλισμένη με βαλβίδα πλωτήρα στάθμης νερού για να ελέγχει αυτόματα την είσοδο νερού και διαθέτει ανίχνευση συναγερμού υψηλής και χαμηλής στάθμης νερού, για να αποτρέψει αποτελεσματικά την καταστροφή της αντλίας λόγω ξηρού νερού. Η δεξαμενή αποθήκευσης νερού και το τμήμα ηλεκτρικού ελέγχου είναι ενσωματωμένα.

Προστασία Ασφαλείας

Προστασία ακολουθίας φάσεων, προστασία από διαρροές, προστασία από έλλειψη νερού, μη φυσιολογική προστασία.

Τροφοδοτικό

AC220V, 50Hz
