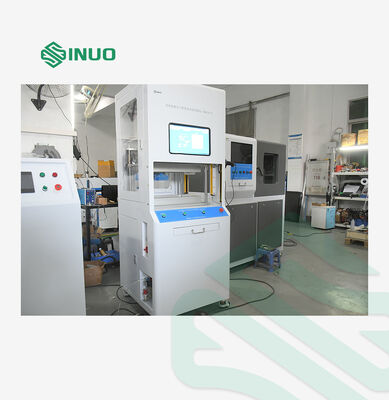

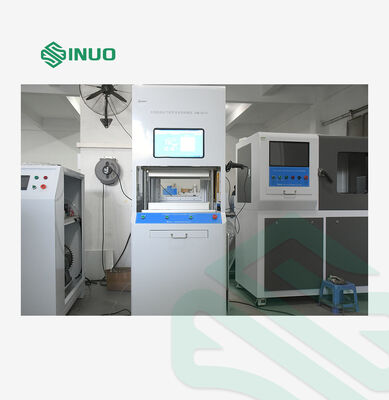

Σύστημα Δοκιμής Αεροστεγανότητας Πιστολιού Φόρτισης & Σωλήνα Νερού Συμβατό με IEC 62196-3-1

• Τμήμα 101.6 (Δοκιμή υπέρτασης) της IEC 62196-3-1
• Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα.
• Δοκιμή βαθμολογίας GB/T4208-2017 IPX7

Τροφοδοσία όπλων με συστήματα ψύξης υγρού και φόρτιση όπλων με βαθμολογία προστασίας IP ισοδύναμη με IPX7.

Το μηχάνημα αυτό χρησιμοποιείται κυρίως για την εκτέλεση δοκιμών αντοχής στην πίεση και διαρροής για την επαλήθευση της απόδοσης σφράγισης των πυροβόλων συσκευών φόρτισης με ψύξη υγρού και εκείνων με βαθμολογία προστασίας IP υψηλότερη από IPX4.

1. Δοκιμή θετικής πίεσης (άμεση πίεση):

   Χρησιμοποιώντας ένα σύστημα ελέγχου PLC, αισθητήρες πίεσης υψηλής ακρίβειας συλλέγουν δεδομένα πίεσης σε πραγματικό χρόνο από τη γραμμή αερίου που συνδέεται με το εξαρτήμα σφράγισης του δείγματος.Το σύστημα περνά από τον κύκλο πίεσης → πίεσης διατήρησης → ελάφρυνσης πίεσηςΚατά τη διάρκεια της φάσης στάθμευσης, επαληθεύει εάν η πτώση πίεσης που ανιχνεύεται από τον αισθητήρα πληροί τα κριτήρια δοκιμής, επικυρώνοντας έτσι την απόδοση σφράγισης του αγωγού δειγματοληψίας.

2. Δοκιμή διαφορικής πίεσης (διαφορική πίεση):

   Χρησιμοποιώντας ένα σύστημα ελέγχου PLC, αισθητήρες πίεσης υψηλής ακρίβειας συλλέγουν δεδομένα πίεσης σε πραγματικό χρόνο από τη γραμμή αερίου που συνδέεται με έναν σφραγισμένο υπό πίεση θάλαμο, προσομοιώνοντας την ονομαστική πίεση IPX7 (150 kPa).Το σύστημα περνά από τον κύκλο πίεσης → πίεσης διατήρησης → ελάφρυνσης πίεσηςΚατά τη διάρκεια της φάσης αναμονής, επαληθεύει εάν η πτώση πίεσης που ανιχνεύεται από τον αισθητήρα πληροί τα κριτήρια δοκιμής,έτσι επικυρώνεται η ικανότητα προστασίας και η απόδοση σφράγισης του θήκους του δείγματος (με τη χρήση προσαρμοσμένου βοηθητικού στερεοπτέρου για να εξασφαλίζεται ότι το εσωτερικό του θήκου είναι ανοιχτό στο εξωτερικό περιβάλλον).
