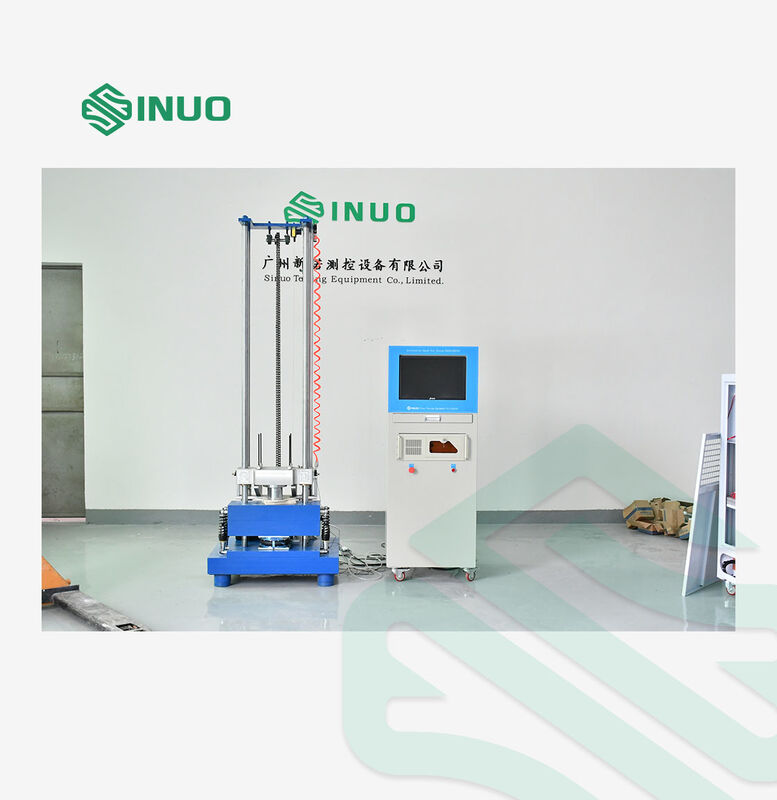

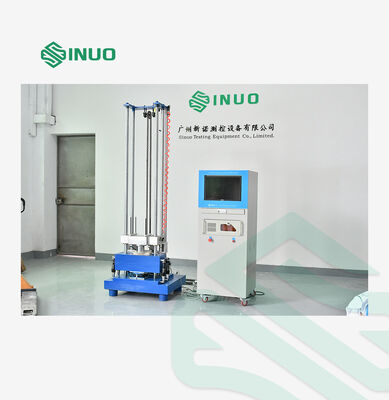

Δοκιμαστής μηχανικών συγκρούσεων για ηλεκτρονικά προϊόντα σύμφωνα με την IEC-60068-2-27

Δοκιμαστής μηχανικών συγκρούσεων για ηλεκτρονικά προϊόντα σύμφωνα με την IEC-60068-2-27

Ονομασία μάρκας:	Sinuo
Αριθμός μοντέλου:	ΣΕ558-HSKT50
Τροποποιημένο:	1
τιμή:	Customized
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Calibration Certificate (Cost Additional)

Μέγιστο φορτίο:

50 κιλά

Μέγιστη επιτάχυνση:

15-650 γρ

Διάρκεια παλμού:

1,5-30 ms

Κανάλια εισόδου:

2 κανάλια

Τροφοδοτικό:

μονοφασικο 220V ±10%

Πεπιεσμένος Αέρας:

0,5-0,8Mpa

Συσκευασία λεπτομέρειες:

κόντρα πλακέ

Δυνατότητα προσφοράς:

5 σετ ανά μήνα

Επισημαίνω:

Δοκιμαστής συγκρούσεων σύμφωνα με την IEC-60068-2-27

Μηχανικός δοκιμαστής συγκρούσεων για ηλεκτρονικά

Εξοπλισμός δοκιμής συγκρούσεων για μπαταρίες ηλεκτρικών οχημάτων

Περιγραφή του προϊόντος

Συμμορφούμενος με το IEC-60068-2-27 Δοκιμαστής Μηχανικού Κραδασμού για Ηλεκτρονικά

Συμμορφούμενα Πρότυπα:

Συμμορφώνεται με IEC-60068-2-27 MIL-STD-202F, MIL-STD-810F, MIL-STD-883, κ.λπ.

Πληροφορίες Προϊόντος:

Αυτό το μηχάνημα είναι κυρίως κατάλληλο για δοκιμές αντοχής σε κραδασμούς σε τομείς όπως ηλεκτρονικά προϊόντα, αεροδιαστημική, ναυτιλία, εξαρτήματα αυτοκινήτων και μεταφορές. Με έναν γεννήτρια κυματομορφής, μπορεί να εκτελέσει δοκιμές κραδασμών μισού ημιτόνου.

Σύνθεση Συστήματος

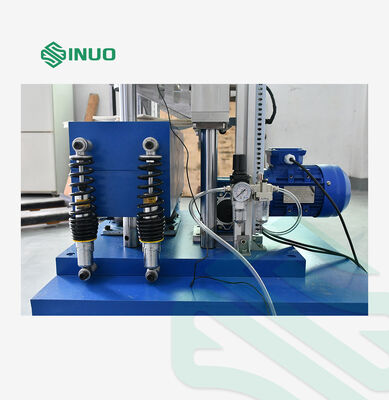

Το ηλεκτρικό σύστημα δοκιμής κατακόρυφου κραδασμού για ανύψωση αποτελείται από τέσσερα μέρη: το σώμα του τραπεζιού κραδασμού, τον κινητήρα, το σύστημα ελέγχου μέτρησης και τη γεννήτρια κυματομορφής. Το διάγραμμα σύνθεσης του συστήματος φαίνεται ως εξής:

Αρχή Λειτουργίας

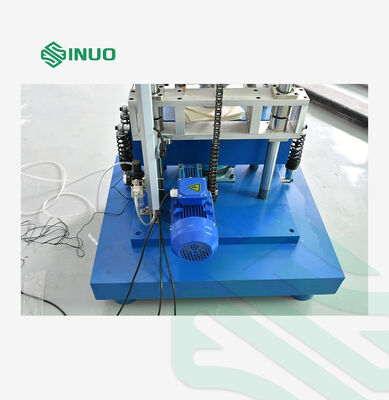

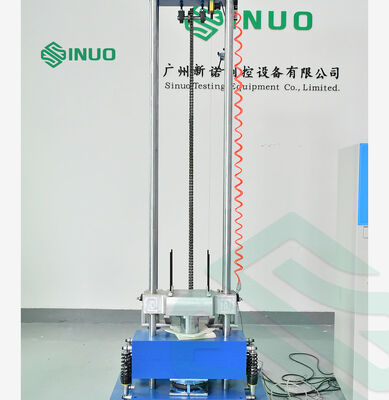

Ο κινητήρας κινεί μια αλυσίδα για να ανυψώσει το τραπέζι σε προκαθορισμένο ύψος. Στη συνέχεια, το τραπέζι πέφτει ελεύθερα και συγκρούεται με τη γεννήτρια κυματομορφής για να παράγει μια κυματομορφή κραδασμού.

Σχηματικό Διάγραμμα Σχεδίασης

Αντίστοιχη Αλλαγή Ταχύτητας (Τύποι Υπολογισμού)

Μισό Ημίτονο (Κυματομορφή Μισού Ημιτόνου): △v=0.636AD×10^-3

Τραπεζοειδές : △v=0.5AD×10^-3

Πριονωτό : △v=0.9AD×10⁻³

A = Μέγιστη Επιτάχυνση (g)

D = Διάρκεια Παλμού Κραδασμού (ms)

Πίνακας Μέγιστης Επιτάχυνσης vs. Διάρκειας Παλμού
Μέγιστη Επιτάχυνση A (gn)	5	15	30	30	30	50	50	100	100	200	200	500	1000	1500	3000
Διάρκεια Παλμού D (ms)	30	11	18	11	6	11	3	11	6	6	3	1	1	0.5	0.2

Τεχνικές Παράμετροι:

Μέγεθος Πλατφόρμας	500×500 mm
Υλικό Πλατφόρμας	Κράμα αλουμινίου υψηλής αντοχής
Μέγιστο Φορτίο	50kg
Μέγιστη Επιτάχυνση	15—650 g
Διάρκεια Παλμού	1.5—30ms
Μη Ομοιομορφία Επιτάχυνσης Επιφάνειας Τραπεζιού	≤20%
Εγκάρσια Αναλογία Επιφάνειας Τραπεζιού	≤30%
Ανοχή Επιτάχυνσης & Παλμού	≤20%
Ανοχή Αλλαγής Ταχύτητας	≤15%
Διαστάσεις Εξοπλισμού	950 × 1250 × 2250mm
Βάρος Εξοπλισμού	2500 kg
Σύστημα Μέτρησης
Κανάλια Εισόδου	2
Ρυθμός Δειγματοληψίας	192KHz
Τύπος Εισόδου	Τάση / Φόρτιση
Εύρος Τάσης	-10V ~+10V
Λειτουργία Σύζευξης	AC,DC,ICP
Κυματομορφή Κραδασμού	Μισό ημίτονο
Διεπαφή Επικοινωνίας	USB2.0
Υποστηριζόμενα Πρότυπα	GB , GJB, MIL-STD, προσαρμοσμένα πρότυπα χρήστη
Λειτουργικό Σύστημα	Microsoft Windows7/10
Αισθητήρας Επιτάχυνσης Συστήματος
Μάρκα	YMK
Τύπος Εξόδου	Λειτουργία Φόρτισης
Ευαισθησία:	3.93pC/g
Εύρος Συχνότητας	0.5—12KHz
Εύρος Επιτάχυνσης	±2500g
Περιβάλλον Λειτουργίας	-40~ +160℃
Πρόσθετες Προδιαγραφές
Τροφοδοτικό	Μονοφασικό 220V ±10%
Συμπιεσμένος Αέρας	0.5—0.8Mpa
Θερμοκρασία	RT～40℃
Υγρασία	25℃＜85RH％

Λεπτομέρειες Προϊόντος
