Σύστημα δοκιμής υδροστερότητας για βιομηχανικές και οικιακές συσκευές που συμμορφώνεται με την IEC 60529 IPX1~8

Αυτό το σύστημα δοκιμής αδιαβροχοποίησης IPX1~8 συμμορφώνεται με το IEC 60529:2013, και απαιτείται από το IEC60335-1 παράγραφο 15, κ.λπ. Αυτό το σύστημα περιλαμβάνει τα ακόλουθα:

Αυτή η συσκευή δοκιμής προορίζεται για την επαλήθευση της προστασίας από κατακόρυφα πτώση σταγόνων νερού. Έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις του προτύπου IEC60529 IPX1 και IPX2.

1. Η άνοδος και η κάθοδος του κουτιού σταγόνων ελέγχεται από τον κινητήρα.
2. Λεπτό φίλτρο από ανοξείδωτο χάλυβα για φιλτράρισμα ακαθαρσιών.
3. Χρησιμοποιεί πεπιεσμένο αέρα για να φυσήξει το νερό της βελόνας, για να αποτρέψει υδρόφιλες ουσίες και ατμοσφαιρική απόφραξη της βελόνας.
4. Ακροφύσιο βελόνας γενικής ιατρικής χρήσης από ανοξείδωτο χάλυβα, εύκολο στην αγορά, όχι εύκολο να σκουριάσει.
5. Το ακροφύσιο βελόνας και η βάση του ακροφυσίου χρησιμοποιούν κωνική σύνδεση, μπορούν να αντικατασταθούν εύκολα χωρίς εργαλεία, μεμονωμένη ζημιά στο ακροφύσιο βελόνας μπορεί να αντικατασταθεί γρήγορα.

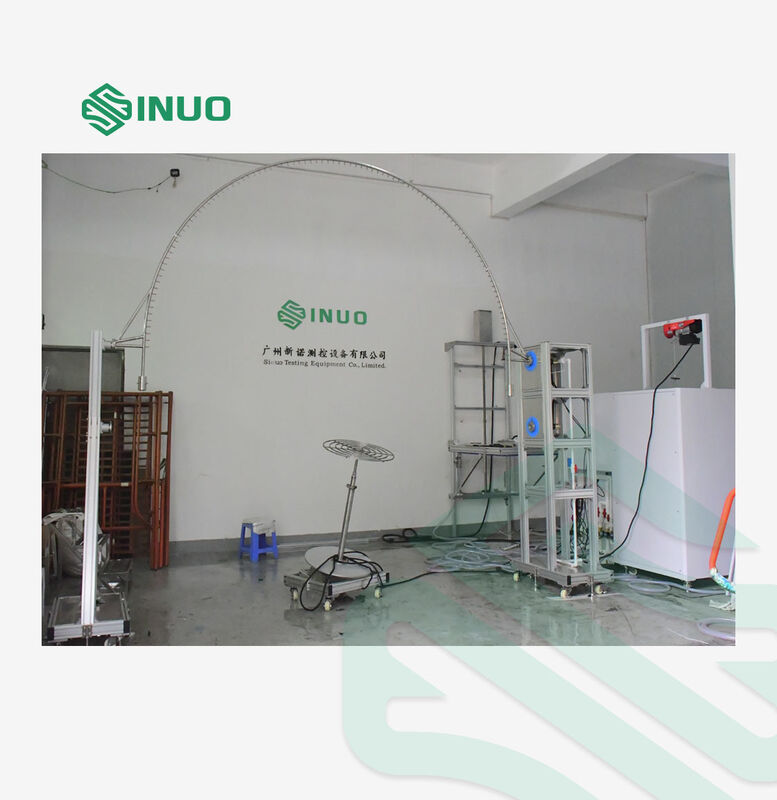

Ο ελεγκτής ταλαντευόμενων σωλήνων έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις απαιτήσεις του προτύπου IEC60529 IPX3 και IPX4. Το τμήμα ταλαντευόμενου σωλήνα αυτής της συσκευής ελέγχεται από κινητήρα ρυθμιζόμενης ταχύτητας και μηχανισμό μανιβέλας-συνδέσμου. Αυτή η συσκευή ταλαντεύεται παλινδρομικά από τη θέση ±60° σε άλλη θέση ±175° με την ταχύτητα που απαιτείται από το πρότυπο μέσω της ρύθμισης γωνίας της μηχανής. Η ρύθμιση γωνίας είναι ακριβής. Η δομή είναι σταθερή και ανθεκτική. Συνεργάζεται με περιστρεφόμενη βάση μέσω της οποίας επιτυγχάνεται περιστροφή 90°.

Αρ.	Στοιχείο	Παράμετροι
1	Παροχή νερού	Ρυθμός ροής νερού > 10L/min ±5% καθαρό νερό χωρίς εγκλείσματα. Αυτή η συσκευή είναι εξοπλισμένη με μονάδα φιλτραρίσματος καθαρού νερού
2	Το μέγεθος του ταλαντευόμενου σωλήνα	Το πρότυπο περιλαμβάνει ταλαντευόμενους σωλήνες R200mm, R400mm, R600mm, R800mm, R1000mm R1200mm, R1400mm, R1600mm, κατασκευασμένους από ανοξείδωτο χάλυβα
3	Οπή βελόνας	Φ0.4mm
4	Γωνία μεταξύ δύο οπών	IPX3: 120°; IPX4: 180°
5	Γωνία ταλάντευσης ταλαντευόμενου σωλήνα	Μέγιστο ±175° μπορεί να προρυθμιστεί (Σημείωση: το πρότυπο απαιτεί IPX3: 120°; IPX4: 360°, αλλά λόγω της περιστρεφόμενης βάσης κάτω από τον ταλαντευόμενο σωλήνα κατά τη διάρκεια της δοκιμής, τα 360° δεν μπορούν να επιτευχθούν κατά την πραγματική δοκιμή, αν δεν υπάρχει περιστρεφόμενη βάση, τότε τα 360° μπορούν να επιτευχθούν)
6	Ταχύτητα ταλάντευσης	IPX3: 4 δευτ./φορά (2×120°); IPX4: 12 δευτ./φορά (2×360°);
7	Ροή νερού	Μπορεί να ρυθμιστεί ανάλογα με το μέγεθος του εκκρεμούς και τον αριθμό των οπών της βελόνας (0.07 L/min ανά οπή)
8	Χρόνος δοκιμής	0.01S ~ 99 ώρες 59 λεπτά, μπορεί να προρυθμιστεί
9	Μανόμετρο	0~0.25MPa
10	Απαιτήσεις χώρου	Αποκλειστικός χώρος δοκιμής αδιαβροχοποίησης IP, το δάπεδο πρέπει να είναι επίπεδο με φωτισμό Διακόπτης διαρροής αδιαβροχοποίησης 10Α (ή πρίζα) που χρησιμοποιείται για τον εξοπλισμό. Με καλή λειτουργία εισροής και αποστράγγισης. Εγκατάσταση στο δάπεδο
11	Η περιοχή	Ανάλογα με τον επιλεγμένο ταλαντευόμενο σωλήνα

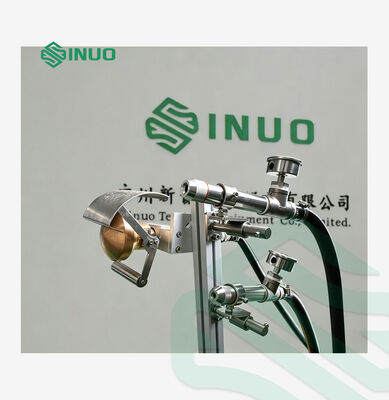

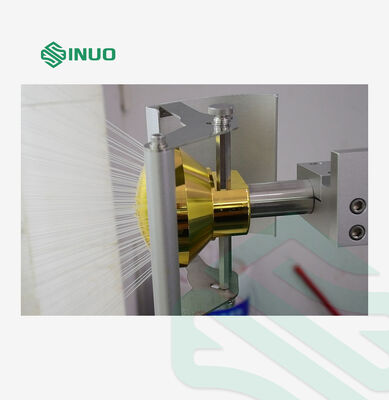

Το ακροφύσιο ψεκασμού έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529 IPX3 και IPX4. Ορισμένα μέρη του περιβλήματος δεν μπορούν να βραχούν από τον ταλαντευόμενο σωλήνα. Υπό αυτές τις συνθήκες, το φορητό ακροφύσιο ψεκασμού χρησιμοποιείται χειροκίνητα.

Η διαφορά μεταξύ IPX3 και IPX4 είναι ότι το διάφραγμα πρέπει να αφαιρεθεί στη δοκιμή IPX4.

Το ακροφύσιο σωλήνα έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529 IPX5 και IPX6.

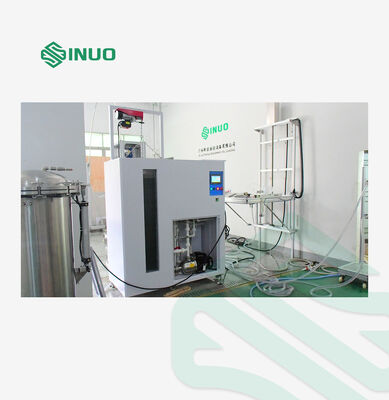

Το έξυπνο σύστημα παροχής και ελέγχου νερού χρησιμοποιείται για την παροχή νερού σε συσκευές IPX1~8 και τον έλεγχο όλων των διαδικασιών δοκιμής, ενώ χρησιμοποιείται και ως θάλαμος βύθισης IPX7.

1. Το έξυπνο σύστημα παροχής και ελέγχου νερού είναι εφαρμόσιμο σε:

(α) Παροχή νερού για δοκιμή αδιαβροχοποίησης IPX1~IPX6

(β) Δοκιμή βύθισης νερού IPX7

(γ) Αποθήκευση νερού για δοκιμή στεγανότητας νερού IPX8

(δ) Αυτόματος έλεγχος για ολόκληρο τον εξοπλισμό αδιαβροχοποίησης

2. Μέθοδος παροχής νερού: παροχή νερού σταθερής θερμοκρασίας, παροχή νερού σταθερής ροής.

3. Διαδικασία ελέγχου παροχής νερού: Αφού ο χρήστης προεπιλέξει την τιμή θερμοκρασίας νερού, την τιμή ροής νερού στην οθόνη αφής, το σύστημα ελέγχου θερμοκρασίας, οι ηλεκτρονικοί μετρητές παρακολουθούν σε πραγματικό χρόνο τις τρέχουσες τιμές, διαβάζουν τις τιμές στο PLC μέσω της μετατροπής δεδομένων, και στη συνέχεια ρυθμίζουν αυτόματα την ταχύτητα περιστροφής της αντλίας μέσω του μετατροπέα συχνότητας.4. Έλεγχος θερμοκρασίας νερού: Το σύστημα PID ελέγχει και ανιχνεύει αυτόματα τη θερμοκρασία νερού, εύρος: θερμοκρασία δωματίου ~ 65°C (±3°C).5.Υπάρχουν δύο τρόποι παροχής νερού: μεγάλη ροή και μικρή ροή.

6. Παροχή νερού μεγάλης ροής:(α) Είναι εφαρμόσιμο στη δοκιμή ψεκασμού ισχυρού νερού IPX5~IPX6 και στην έγχυση νερού IPX8

(β) Εύρος ροής: 10~100L/min(γ) Ακρίβεια ροής: ±0.5L/min

(δ) Μετρητής ροής: μετρητής ροής τουρμπίνας

(ε) Αντλία νερού: φυγοκεντρική αντλία από ανοξείδωτο χάλυβα

7. Παροχή νερού μικρής ροής:

(α)

Είναι εφαρμόσιμο στη δοκιμή αδιαβροχοποίησης IPX1~IPX4

(β)

Εύρος ροής: 1~10L/min

(γ)Ακρίβεια ροής: ±0.5L/min

(δ)(δ)

(ε)8. Δεξαμενή αποθήκευσης νερού:

(α)

(στ)(β)

Όγκος: Περίπου 500L

(γ)Διάσταση: Π600mmxB650mmxΥ1500mm

(δ)Παράθυρο παρατήρησης: παράθυρο από σκληρυμένο γυαλί

(ε)Διάσταση παραθύρου παρατήρησης: Π200mmxΥ1250mm

(στ)Μετρητής βάθους: ανοξείδωτος χάλυβας

(ζ)Ύψος μετρητή βάθους: 1200mm, ακρίβεια 1mm

12. Φίλτρο: περίβλημα από ανοξείδωτο χάλυβα, πυρήνας λεπτού φίλτρουΈλεγχος στάθμης υγρού: διακόπτης πλωτήρα + σωλήνας υπερχείλισης

14. Εξωτερική διάσταση: 1400mmX750mmX1600mm(α)

Απόσταση ανύψωσης:0~1200mm

(β)

(γ)(γ)Βάρος φορτίου βραχίονα: 100Kg

(δ)(α)

(ε)(β)

Εύρος χρόνου: 0~999999s

(γ)(α)

(δ)(β)

Ρύθμιση ροής: ρυθμίζεται στην οθόνη αφής

(γ)Ανίχνευση θερμοκρασίας: PID

(δ)Ελεγκτής: Mitsubishi PLC

(ε)Φιλικό περιβάλλον: οθόνη αφής 7 ιντσών, έγχρωμη

(στ)Λειτουργία ελέγχου: παροχή νερού σταθερής θερμοκρασίας, παροχή νερού σταθερής ροής, παροχή νερού σταθερής πίεσης και έλεγχος χρόνου δοκιμής.

(ζ)Λειτουργία προστασίας: προστασία από διαρροή, προστασία από υπερφόρτωση, προστασία από βραχυκύκλωμα

12. Φίλτρο: περίβλημα από ανοξείδωτο χάλυβα, πυρήνας λεπτού φίλτρου13. Υλικό σώματος: βιομηχανικό κράμα αλουμινίου

14. Εξωτερική διάσταση: 1400mmX750mmX1600mm15. Τροφοδοσία:

Τριφασικό AC 380V, 50Hz

Φωτογραφία για αναφορά:

6. Δεξαμενή Βαθιάς Βύθισης

Πληροφορίες προϊόντος: Η Δεξαμενή Βαθιάς Βύθισης έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με το IEC60529 IPX8.

σύστημα πίεσης: αντλία από ανοξείδωτο χάλυβα + μετατροπέας συχνότητας.

1. χρόνος δοκιμής: 0-99 λεπτά.
2. μέγιστη οριακή πίεση: 5bar.
3. προστασία πίεσης: προστασία διακόπτη πίεσης.
4. σύνδεση με τον εξοπλισμό παροχής νερού μέσω σύνδεσης σωλήνα χαλύβδινου σύρματος υψηλής πίεσης 3/4
5. Φωτογραφία για αναφορά:
6. 7. Περιστρεφόμενη Βάση
7. Πληροφορίες προϊόντος:
8. Η περιστρεφόμενη βάση που μπορεί να γείρει είναι το απαραίτητο αξεσουάρ για τη δοκιμή IPX1~IPX6.

1rpm
