IEC 62196 Σύστημα δοκιμής βραχυπρόθεσμου ρεύματος και αύξησης θερμοκρασίας για συνδέσμους ηλεκτρικών οχημάτων

Σύνοψη του προϊόντος:

Το σύστημα δοκιμής αυτό πληροί τις προδιαγραφές της IEC 62196-1Ed.4CDV 2020, παράγραφος 12.3, παράγραφος 24, πίνακας 10, παράγραφος 34.2, 34.4 και 35.4., IEC 62196-2, IEC 62196-3, κλπ.

Είναι κατάλληλο για την ανίχνευση της δοκιμής αύξησης της θερμοκρασίας μετά τη διέλευση του ονομαστικού ρεύματος από την πρίζα και την πρίζα του ηλεκτρικού ρεύματος,και αξιολόγηση της θέρμανσης της επιφάνειας των ηλεκτρικών εξαρτημάτων όταν συνδέεται το ρεύμα φορτίουΧρησιμοποιείται επίσης για βραχυπρόθεσμη δοκιμή αντοχής υψηλού ρεύματος για επαφές γείωσης.

Χαρακτηριστικά εξοπλισμού

Το σύστημα χρησιμοποιεί αυτοπρογραμματισμένο λογισμικό που ελέγχεται από έναν υπολογιστή.Χρησιμοποιείται για την αξιολόγηση της επιφανειακής θέρμανσης και της αύξησης της θερμοκρασίας ηλεκτροδίων των διεπαφών φόρτισης και των ηλεκτρικών εξαρτημάτων όταν συνδέονται με ρεύμα φορτίου, και να ελέγξει εάν η αύξηση της θερμοκρασίας πληροί τις προδιαγραφές.

Βασικές τεχνικές παραμέτρους

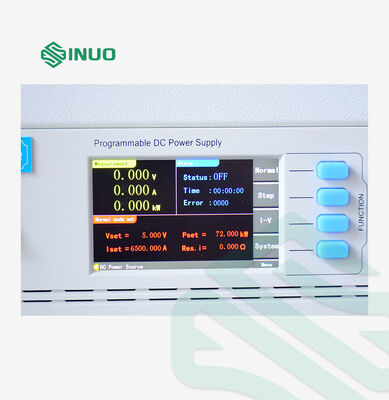

1.Επεξεργαστικός σταθμός: 1 σταθμός εξόδου συνεχούς ρεύματος

•Μέγιστη τάση εξόδου: DC μικρότερη από 15V DC

•Συνέχεια ρυθμιζόμενο ρεύμα δοκιμής: DC 200·6500A

•Συνεχής ακρίβεια οθόνης: ± 0,25% της ανάγνωσης + 0,25% του εύρους), ανάλυση 1A

•Ακριβότητα οθόνης τάσης: ± 0,25% ανάγνωσης + 0,25% εύρους), ανάλυση 0,01V

•Σταθερότητα ρεύματος δοκιμής: ± 1% της καθορισμένης τιμής + 0,5A), χρόνος απόκρισης περίπου 1 δευτερόλεπτο

2.Πρόσβαση ρεύματος επαφής ελέγχου: Διάστημα ρεύματος AC (0 ∆2) A

3Τρόποι λειτουργίας: συνεχής λειτουργία, λειτουργία ενεργοποίησης/αποσύνδεσης, λειτουργία αυτόματης ρύθμισης θερμοκρασίας

• Συνεχή κατάσταση ενεργοποίησης/αποσύνδεσης:
  • Χρόνος δοκιμής συνεχούς λειτουργίας: 0,01 ̇ 99,99 ώρες
  • Λειτουργία ενεργοποίησης/αποσύνδεσης Χρόνος ενεργοποίησης/αποσύνδεσης: 0,01 ̇ 99,99 ώρες
  • Μετρητής ενεργοποίησης/αποσύνδεσης: 1 ̇9999 φορές, σταματά αυτόματα όταν φτάσει η μέτρηση
  • Ρυθμίσεις ρεύματος: Προγραμματιζόμενες ρυθμίσεις ελέγχου (μπορούν να ρυθμιστούν σύμφωνα με την IEC62196, με συνδυασμούς χρόνου και ρεύματος όπως φαίνεται στον παρακάτω πίνακα)


Τρόπος αυτόματης ρύθμισης θερμοκρασίας:
Το σύστημα μπορεί να ορίσει σταθερή τιμή αύξησης της θερμοκρασίας και να βρει αυτόματα την κατάλληλη τιμή ρεύματος.

•Περιοχή ρύθμισης αύξησης της θερμοκρασίας: 0°100°C

• Ακριβότητα σταθερότητας: ±0,5°C

• Υπολογίζει αυτόματα το απαιτούμενο ρεύμα για την επιθυμητή αύξηση της θερμοκρασίας

4Δοκιμή αύξησης θερμοκρασίας (ενσωματωμένη συσκευή ελέγχου θερμοκρασίας):

•Περίοδος μέτρησης θερμοκρασίας: 0 ∆260°C, ακρίβεια: ±0,3% της ένδειξης + 1°C, ανάλυση: 0,1°C

•Πόντους μέτρησης θερμοκρασίας: 16 κανάλια (συμπεριλαμβανομένου ενός σημείου μέτρησης της θερμοκρασίας περιβάλλοντος)

•Υποστηριζόμενοι τύποι θερμοσύνδεσης: Το όργανο υποστηρίζει τύπους θερμοσύνδεσης J, K, T, E, S, N, B, R.

•Τερμοσύνδεσμο που χρησιμοποιείται για τη μέτρηση: Τερμοσύνδεσμοι λεπτού καλωδίου τύπου K 30AWG της εταιρείας USA Ω, μήκους 2 μέτρων, συνολικά 20 τεμάχια.

•Τεχνολογίες θερμοκρασίας: Οι τεχνολογίες θερμοκρασίας μπορούν να πραγματοποιήσουν δοκιμές σε ζωντανό χρόνο χωρίς να βλάψουν το όργανο.

• Ταχύτητα σάρωσης θερμοκρασίας και χρονικό διάστημα καταγραφής: 0,1·1800 δευτερόλεπτα για όλα τα κανάλια.

• Καταγραφή δεδομένων θερμοκρασίας: Συμπληρώνεται αυτόματα από τον υπολογιστή, με ρύθμιση για λογισμικό δοκιμής υπολογιστή.

•Το λογισμικό μπορεί να ορίσει ένα κανάλι θερμοκρασίας περιβάλλοντος και να αφαιρέσει αυτόματα τη θερμοκρασία περιβάλλοντος κατά τη συλλογή δεδομένων.

5Δυναμικό δοκιμής πτώσης τάσης και αντίστασης:
Ο εξοπλισμός είναι εξοπλισμένος με μετρητή mV που μπορεί να ανιχνεύσει την πτώση τάσης σε όλη τη σύνδεση και να υπολογίσει την αντίστοιχη τιμή αντίστασης.

6.Συγκρότηση του ολοκληρωμένου υπολογιστή βιομηχανικού ελέγχου με οθόνη αφής:
Το σύστημα περιλαμβάνει έναν ολοκληρωμένο υπολογιστή βιομηχανικού ελέγχου με τις ακόλουθες προδιαγραφές:

• • CPU: Pentium 4/1.8G ή υψηλότερο
  • Μνήμη: 4GB
  • Αποθήκευση: 64GB Solid State Drive
  • Οθόνη: οθόνη LCD 15 ιντσών
  • Λειτουργικό Σύστημα: XP Αγγλική έκδοση
  • Λογισμικό: Λογισμικό επεξεργασίας γραφείου

Α. Ρυθμίσεις ισχύος:

· Οι προγραμματιζόμενες ρυθμίσεις επιτρέπουν τη διαμόρφωση τουλάχιστον 10 τμημάτων ρεύματος, επιτρέποντας τη συνεχή εφαρμογή διαφορετικών τιμών ρεύματος.

· Διαθέτει λειτουργίες διακόπτη με βάση το ρολόι, ρυθμιζόμενες ρυθμίσεις διεπαφής, αυτόματες ρυθμίσεις και αυτόματη επαναφορά.

Β. Πολλαπλές λειτουργικές συνθήκες:

· Συνεχή λειτουργία, λειτουργία ενεργοποίησης/αποσύνδεσης, λειτουργία αυτόματου ελέγχου θερμοκρασίας.

Γ. Εμφάνιση δεδομένων:

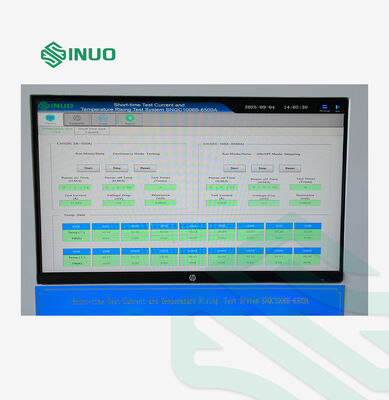

· Παρουσίαση σε πραγματικό χρόνο τιμών θερμοκρασίας, τιμών ρεύματος και καμπυλών του χρονικού άξονα για κάθε κανάλι.

· Συχνότητα δειγματοληψίας: 100 ms έως 1800s ρυθμιζόμενη.

· Διαστήματα καταγραφής δεδομένων: 100ms έως 1800s ρυθμιζόμενα.

Δ. Αποθήκευση δεδομένων:

· Δυνατότητα αποθήκευσης των δεδομένων δοκιμής αυτόματα ή χειροκίνητα με τουλάχιστον 8 GB χώρου αποθήκευσης.

Ε. Εξαγωγή δεδομένων:

· Υποστηρίζει την εξαγωγή δεδομένων USB σε CSV, XLSX και άλλες μορφές.

F. Ρυθμίσεις ισχύος (προσθετικές):

· Προγραμματιζόμενες ρυθμίσεις για τη διαμόρφωση τουλάχιστον 10 προγραμμάτων εξόδου ρεύματος, συνεχής εφαρμογή διαφορετικών τιμών ρεύματος, λειτουργία διακόπτη ρολογιού, ρυθμιζόμενη διεπαφή λειτουργίας,αυτόματη ρύθμιση, και αυτόματη επαναφορά.

7Η παροχή ενέργειας:

· Δυναμικό ρεύματος:

8- Μετρήσεις:

· Περίπου 1000 mm (W) × 1300 mm (D) × 1800 mm (H), βάρος: περίπου 400 kg

· Εξοπλισμένο με βαριά ρόστες με φρένα για εύκολη κίνηση και σταθεροποίηση.

9Προστασία από υπερφόρτωση και υπερστροφή:

· Η συσκευή διακόπτει αυτόματα την παροχή ρεύματος όταν σταματά.

· Η συσκευή μπορεί να λειτουργεί συνεχώς για μεγάλες περιόδους, σταθερή και αξιόπιστη.

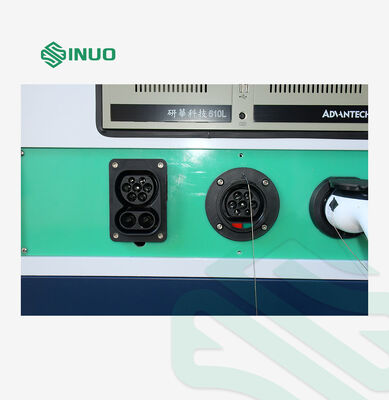

10. Διαμόρφωση συσκευής δοκιμής αύξησης θερμοκρασίας:

· Μέγεθος: 800*400*400mm

· Ακρυλικό διαφανές κάλυμμα

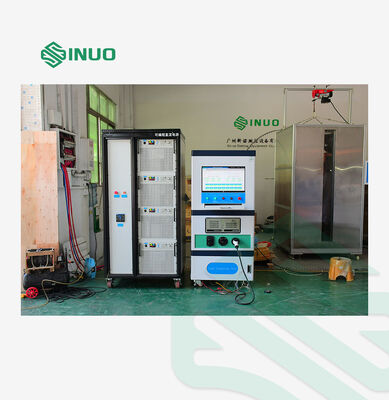

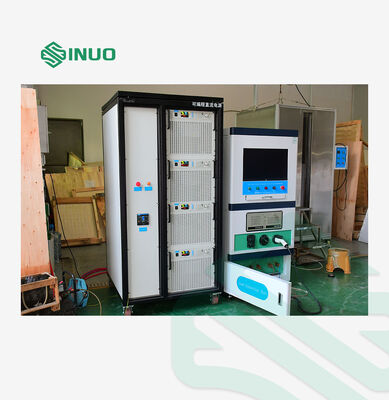

11Γενικό διάγραμμα εξοπλισμού (η εικόνα περιλαμβάνει τη ρύθμιση του υπολογιστή):
