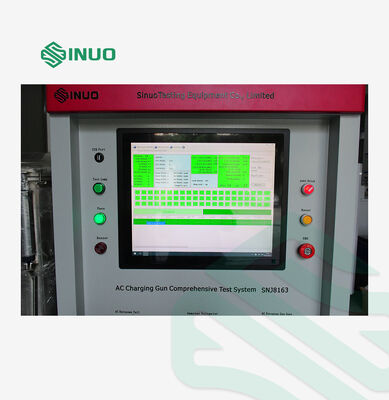

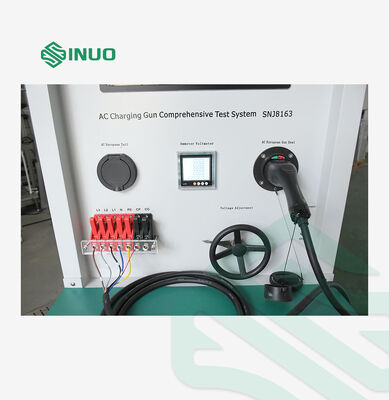

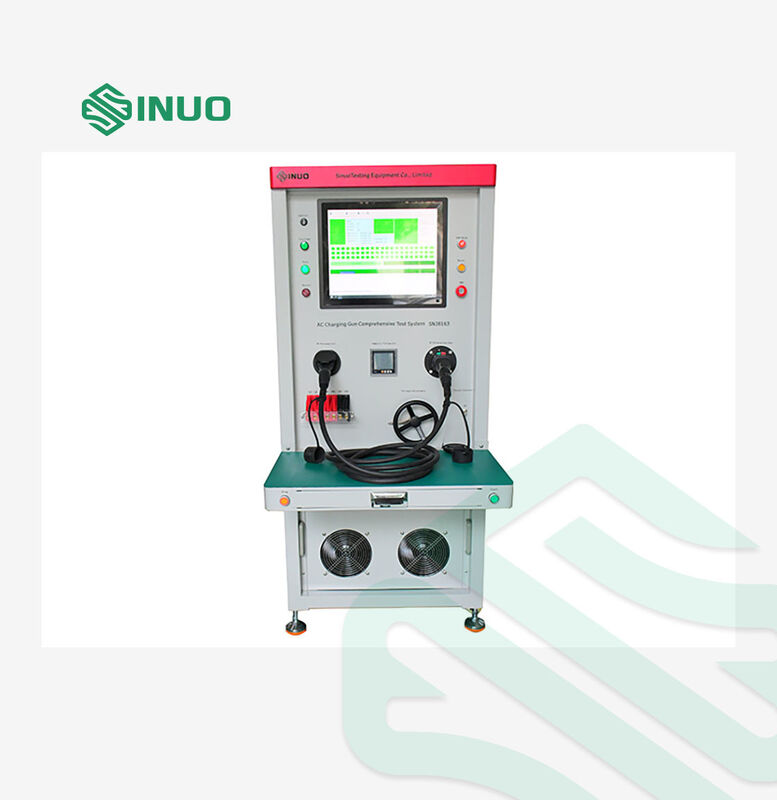

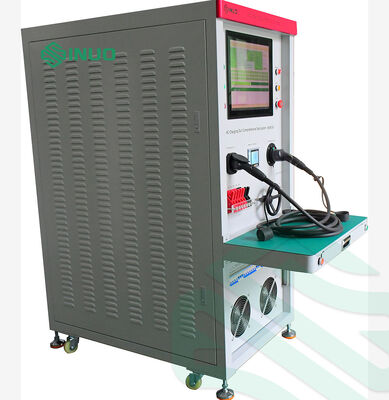

Σύστημα Ολοκληρωμένων Δοκιμών Πιστολιού Φόρτισης AC IEC 62196-1

Η συσκευή συνοδεύεται από σαρωτή για την ανάγνωση barcodes ή QR codes στα δείγματα δοκιμής.

Το προϊόν σαρώνεται πριν από τη δοκιμή· μετά τη δοκιμή, ο σαρωμένος κώδικας συνδέεται αυτόματα με το αρχείο δοκιμής, επιτρέποντας την ιχνηλασιμότητα.

Οι δοκιμές διακοπής, συνέχειας, βραχυκυκλώματος και ακολουθίας καλωδίωσης εκτελούνται μέσω σαρώσεως PLC Input/Output.

Ο PLC καθορίζει αυτόματα το pass/fail.

1 ¢ 5000 Ω, ακρίβεια: 1%

Για τον προσδιορισμό της ποιότητας του προϊόντος μπορούν να καθοριστούν ανώτερα και κατώτερα όρια.

16A πρίζα εναλλασσόμενου ρεύματοςΧωρίς πίεση RC: 680Ω, πίεση RC+R4:30,38 kΩ32A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 220Ω, πίεση RC+R4:3.52 kΩ63A πρίζα εναλλασσόμενου ρεύματος:Χωρίς πίεση RC: 100Ω, πίεση RC+R4:3.4 kΩ

Η ακρίβεια της μέτρησης της αντίστασης πρέπει να φτάνει το 1%·2%.

Ακριβότητα: 2%

Τα ανώτατα και κατώτερα όρια μπορούν να καθοριστούν για τον προσδιορισμό της ποιότητας της συνέχειας

Μέτρηση της πτώσης τάσης σε συνδετήρες υπό ονομαστικές και υπερφόρτωση.

Ενσωματωμένος ρυθμιζόμενος μετασχηματιστής τριών φάσεων: 0-380V έξοδος, ρυθμιζόμενο φορτίο τριών φάσεων 0-35A.

Υποστηριζόμενες περιοχές δοκιμών:

• 30,3 kW 16A μονοφασικό
• 7.4 kW 32A μονοφασικό 11 kW 16A τριφασικό 22 kW 32A τριφασικό

Μονόφασμα: L-N, L-E, E-N

Τριφογενής:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Παράμετροι:

1Δοκιμαστική τάση: συνεχής ρεύμα 100 ̇ 1000V (προσαρμόσιμη)

2.Το κατώτερο όριο: 1 M1 GΩ (προσαρμόσιμο)

3Ακριβότητα: ± 5%

4.Προειδοποίηση όταν η αντίσταση είναι < οριζόμενη τιμή

Μονόφασμα: L-N, L-E, E-N

Τρεις φάσεις: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Παράμετροι:

1Δοκιμαστική τάση: AC 0 ∙ 5 kV / DC 0 ∙ 6 kV (προσαρμόσιμη)

2Οριακό ρεύμα διαρροής: AC 0,1 20 mA, DC 0,01 5 mA

3Ακριβότητα: ±1,5% + 3 ψηφία

4Ψηφιακή απεικόνιση της τάσης, αυτόματη προγραμματισμένη ρύθμιση

5.Προειδοποίηση εάν το ρεύμα διαρροής υπερβαίνει την καθορισμένη τιμή

Κρατητής βύθους EU για τα οχήματα με εναλλασσόμενο ρεύμα, Κρατητής βύθους EU για τα πλαίσια με εναλλασσόμενο ρεύμα, Κρατητής βύθους GB για τα οχήματα με εναλλασσόμενο ρεύμα,

Κρατητής πρίζας εναλλασσόμενου ρεύματος ΗΠΑ

Ειδική συσκευή πίεσης που ταιριάζει με το δοκιμαζόμενο προϊόν, με σφίξιμο και

προστατευτική πλάκα

1Υποστηρίζει Win 7 και Win 10, όλες οι ρυθμίσεις παραμέτρων μπορούν να ρυθμιστούν μέσω του λογισμικού.

2Τα αποτελέσματα των δοκιμών κάθε προϊόντος αποθηκεύονται στον υπολογιστή σε πραγματικό χρόνο για εύκολη πρόσβαση, προβολή και ανάλυση.

3Οι διεπαφές επικοινωνίας προορίζονται για προαιρετική σύνδεση με τα συστήματα MES, επιτρέποντας τη φόρτωση δεδομένων δοκιμών στη βάση δεδομένων MES για διαχείριση και έλεγχο.

3Τα δεδομένα δοκιμής αποθηκεύονται αμέσως μετά την ολοκλήρωση.

4Τα αποθηκευμένα δεδομένα δοκιμής μπορούν να εξάγονται σε μορφή TXT ή Excel.

1- Κινητές ρόδες με λειτουργία κλειδώματος.

2.MES Connectivity: Προαιρετική, ισχύει πρόσθετο κόστος.
